一体化流线型塑胶拉链头结构设计

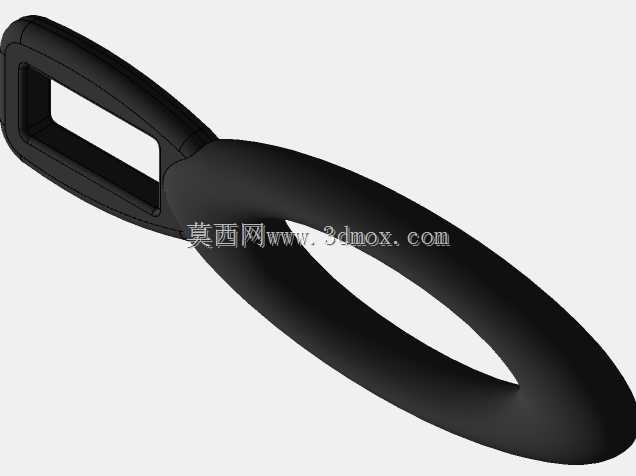

　　日常接触的箱包、户外服饰、防水收纳袋等产品上，拉链头的握持手感与结构可靠性直接影响终端使用体验，这款流线型拉牌结构，正是针对高频次拉合场景做的优化设计。先从实际使用场景说起，户外冲锋衣的拉链需要戴厚手套也能顺利施力拉动，大容量旅行箱的拉链在满载状态下需要承受较大的拖拽拉力，普通薄片状拉牌要么边缘硌手，要么受力后容易从拉头基座处断裂，这款结构在握持段做了闭合式椭圆环设计，手指穿入后受力面是连续的圆弧过渡，没有尖锐棱角，戴防滑手套操作时也不会出现滑脱的问题。

　　设计过程中最先确定的是安装边界尺寸，拉牌与拉头基座连接的挂孔宽度控制在4.2mm，适配市面上绝大多数3号、5号尼龙、树脂拉链的拉头挂柱，挂孔的壁厚做了1.8mm的均匀加厚，避免长期拖拽后挂孔处出现应力开裂。握持段的椭圆环内空尺寸做了22mm的宽度设计，成年男性的食指可以轻松穿入，即使是冬季戴加绒手套，也能有足够的施力空间，整个拉牌的总长度控制在58mm，不会因为尺寸过长在衣物表面产生凸起硌压，也不会因为尺寸过小导致捏持费力。

　　外形上做了全曲面流线过渡，没有直面拼接的棱角，一方面是注塑生产时可以避免尖角处的应力集中，减少注塑件冷却后的翘曲变形，另一方面日常使用中不会勾挂衣物纤维、背包织带，表面做哑光蚀纹处理后，即使手上有汗渍也能保持足够的摩擦力，不会出现拉拽打滑的情况。连接挂孔与握持环的过渡段做了渐变收窄的曲面处理，从挂孔处的8mm宽度平滑过渡到握持环的6mm截面厚度，整个零件的壁厚保持均匀，差值控制在0.3mm以内，注塑生产时不会因为壁厚差产生缩痕、气泡等缺陷，成型后的零件尺寸稳定性更好。

　　建模过程中采用扫描特征完成主体结构构建，扫描路径先绘制两段相切的样条曲线，分别对应挂孔的矩形轮廓与握持环的椭圆轮廓，中间过渡段的样条曲线做曲率连续约束，避免曲面出现硬折痕；扫描截面采用带圆角的矩形轮廓，沿着路径做渐变缩放，保证整个外表面的曲率连续，后续做抽壳处理时，内壁的壁厚均匀性也能得到保证。挂孔的内侧面做了0.5mm的倒角处理，与拉头挂柱装配后，活动时不会因为硬边摩擦产生异响，也能减少挂柱表面的镀层磨损，提升整套拉链的使用寿命。

　　从实际装配的角度考虑，这款拉牌可以直接适配通用的拉头基座，不需要额外开模定制连接结构，注塑生产时采用POM或者软胶TPU材质都可以顺利成型，如果采用TPU软胶材质，表面的摩擦力更大，握持手感更柔和，适合用在儿童服饰、贴身背包的拉链上；如果采用POM硬胶材质，结构强度更高，耐磨性能更好，适合用在户外装备、工业收纳袋这类高频次使用的场景。整个结构没有倒扣特征，注塑模具只需要做简单的前后模分型，不需要额外的抽芯结构，模具加工成本低，量产时的成型周期短，单件产品的生产成本可以控制在合理区间。

　　实际测试环节中，这款拉牌做了1.2万次往复拉拽测试后，挂孔处没有出现裂纹，握持段的变形量小于0.2mm，完全满足日用五金件的耐用性要求。曲面过渡的设计在清洁时也更方便，缝隙处不容易积存灰尘、污渍，用湿抹布擦拭就可以清理干净，适合用在对卫生要求较高的医疗收纳包、食品冷藏包等产品的拉链上。
