全面屏智能手机外观结构三维数模

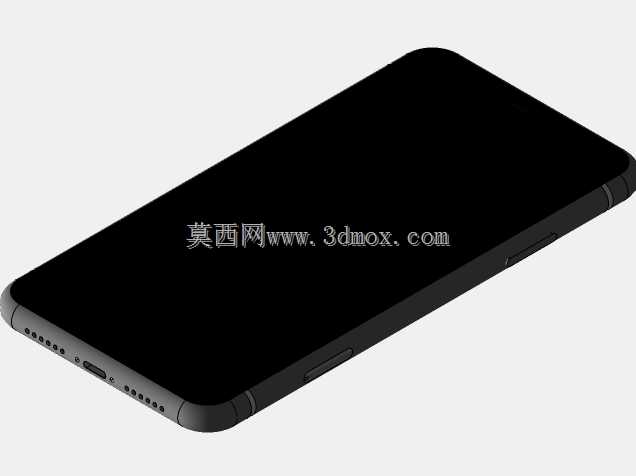

　　在消费电子结构设计领域，手持通讯终端的外观结构建模是配件开发、结构验证环节的核心基础载体，这套数模完整还原了全面屏直板智能手机的整机外形与接口细节，可直接用于手机保护壳开模前的结构匹配验证、屏幕保护膜的贴合边界校核、桌面支架类配件的夹持尺寸适配，也能作为数码类展示场景的装配基准件使用。从实际工程落地的角度看，这类整机外观数模不需要还原内部主板、电池等堆叠结构，核心要把控的是所有外露特征的尺寸精度与位置公差，数模里完整还原了机身底部的对称扬声器开孔、居中设置的充电接口、侧边的实体按键凸起弧度、机身边框的圆角过渡曲率，还有屏幕与中框衔接的台阶落差，这些细节直接决定了后续配套配件的装配贴合度，比如做保护壳设计时，

　　如果边框弧度的曲率偏差超过0.1mm，就会出现壳料与机身贴合缝隙过大、按键对位不准的问题；做钢化膜设计时，如果屏幕R角的轮廓尺寸有偏差，会出现膜片边缘白边、遮挡显示区域的问题。建模过程中优先保证了整机的外轮廓边界尺寸一致性，机身长宽厚的比例严格按照量产机型的实际握持尺寸设定，中框的弧面过渡采用G2连续的曲面构建，避免出现曲面接痕导致的外观反光不均问题，底部的开孔阵列按照实际的孔位间距、孔径大小做了等距排布，没有做简化省略，因为这些开孔位置直接对应保护壳的开孔避让位，如果孔位偏移超过0.2mm，就会出现遮挡扬声器出声孔、影响充电插头插入的问题。从应用场景来看，这套数模除了用于配件开发的结构验证，还可以用于数码产品展示动画的装配基准、

　　人机工程握持模拟的测试载体，比如做手机支架的夹持力测试时，可以直接导入数模模拟夹持位置与机身的接触区域，验证支架夹臂是否会挤压到侧边按键、是否会遮挡底部充电接口；做无线充电线圈的位置匹配时，也可以通过数模的机身背部中心位置确定线圈的最优摆放位置，避免出现充电对位不准的问题。建模时特意区分了屏幕区域、中框区域、背部盖板区域的不同曲面特征，屏幕区域做了微弧的2.5D边缘处理，和中框的衔接处保留了0.15mm的台阶差，还原量产机型的实际装配间隙，中框的侧边按键做了0.3mm的凸起高度，按键边缘做了0.2mm的圆角处理，还原实际按键的按压触感边界，机身底部的麦克风开孔、扬声器开孔的孔径统一设定为0.8mm，孔间距1.2mm，

　　和量产机型的开孔参数保持一致，避免后续配件开孔出现错位。对于结构设计从业者来说，这类外观数模的核心价值不在于内部结构的完整性，而在于外露配合面的尺寸精度，所有和外部配件产生配合的面都做了公差预留的参考基准，比如中框的外轮廓尺寸预留了0.1mm的间隙量，对应保护壳的装配公差，屏幕的边缘轮廓预留了0.2mm的避让量，对应钢化膜的贴合公差，这些细节都是实际开模过程中必须考虑的工程问题，不是单纯的外观渲染模型能覆盖的。另外数模里的机身四个边角的R角曲率做了连续过渡处理，没有出现曲率突变的情况，这一点对于软质保护壳的脱模设计非常重要，如果R角曲率不连续，软胶壳脱模时很容易出现边角拉伤、溢边的问题，建模时就把这些生产端的工艺要求融入到曲面构建里，减少后续结构修改的迭代次数。
