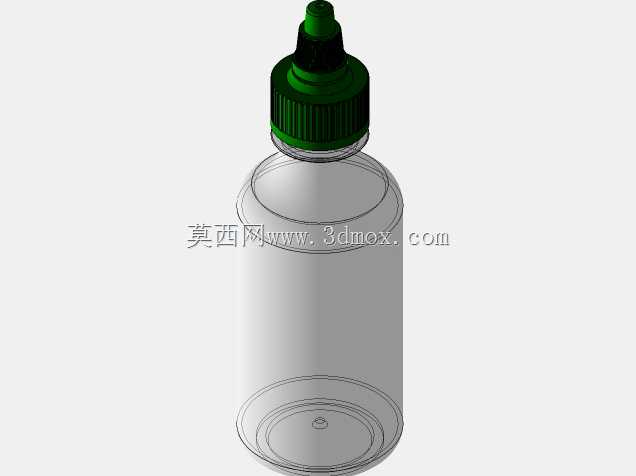

尖嘴滴液塑料包装瓶三维结构设计

　　日常接触的滴液类塑料瓶，多数人只关注其盛装液体的基础功能，却很少留意结构设计中藏着的诸多工程细节。这类带尖嘴滴头的塑料瓶，核心应用场景覆盖日化洗护分装、实验室试剂滴取、家用小容量液体存储、文具类液体盛装等多个领域，不同场景下对瓶体的壁厚均匀度、滴嘴出液精度、瓶盖密封性能的要求存在明显差异。做这类容器的结构设计时，首先要考虑的是吹塑成型的工艺边界，瓶身主体采用圆柱形结构，不是为了造型规整好看，而是圆柱形在吹塑过程中型坯膨胀更均匀，不会出现局部壁厚过薄导致的承压不足问题，同时圆柱面在贴标、运输堆叠时的受力表现更稳定，不会因为棱角应力集中出现运输过程中的瓶身开裂。瓶身底部的内凹设计，是很多新手建模时容易忽略的细节，

　　这个内凹结构一方面是为了让吹塑成型后的瓶底能够平稳放置，避免底部浇口位置凸起导致放置歪斜，另一方面内凹形成的环形支撑边，能在堆叠时分散上层瓶体的压力，减少仓储运输过程中的底陷变形风险。瓶盖部分采用带防滑竖纹的旋盖结构，竖纹的间距、深度都要结合人手拧动的摩擦力需求设计，过浅的纹路沾了液体后容易打滑，过深的纹路会增加注塑成型时的脱模难度，还容易在纹路缝隙里积存污渍。尖嘴滴头的内孔尺寸直接决定出液量，常规小容量滴液瓶的滴嘴内孔直径控制在0.8-1.2mm区间，这个尺寸范围下，瓶身受到正常挤压时能形成均匀的单滴液体，不会出现流挂、连续出液的问题，滴嘴和瓶盖的配合位置做了密封锥面，旋紧后锥面贴合能避免液体渗漏，哪怕瓶身倒置也不会出现漏液情况。

　　建模过程中要重点处理瓶身和瓶盖的螺纹配合，塑料瓶的螺纹不需要金属螺纹那么高的精度，但是要保证旋合顺畅，没有卡滞、滑牙问题，螺纹的起止位置要做退刀收尾，避免注塑时出现飞边影响旋合手感。瓶身的壁厚从瓶口到瓶底是渐变的，瓶口位置因为要和瓶盖配合，壁厚相对更厚，保证螺纹部分的结构强度，瓶身主体壁厚均匀，控制在0.8-1mm区间，既保证挤压时的形变回弹能力，又不会因为壁厚过薄导致透光度异常、手感偏软。很多人做这类容器建模时会直接抽壳处理，忽略了吹塑工艺的壁厚变化规律，实际生产中瓶身的转角位置、瓶肩过渡位置都会适当增加壁厚，避免成型时出现吹破、局部透亮的问题。瓶肩位置采用大圆弧过渡，一方面是减少应力集中，

　　另一方面圆弧过渡的位置在液体倾倒时能让液体顺着瓶壁流下，不会因为直角拐角残留液体。滴嘴位置的外沿做了微小的圆弧倒角，避免尖锐边缘划伤使用者，同时这个倒角能让滴出的液体在断开时不会在滴嘴外沿残留，减少液体干结后堵塞滴孔的概率。做这类容器的结构验证时，还要考虑不同液体的兼容性，比如盛装有机溶剂类液体时，要确认瓶体材料的溶胀率，预留足够的尺寸公差，避免长期存储后瓶盖和瓶口胀死无法拧开；盛装水性液体时要考虑滴嘴的亲水、疏水特性，必要时调整滴嘴端面的粗糙度，减少液体挂壁。整个瓶体的外部尺寸要适配常规的外包装盒尺寸，比如常见的50ml容量滴液瓶，瓶身直径控制在35mm左右，总高度含盖控制在90mm左右，这个尺寸刚好能适配通用的小纸盒包装，不需要额外开定制包装模具，能大幅降低后续的量产包装成本。瓶口的外径尺寸采用行业通用的标准口径，后续如果需要更换不同功能的瓶盖，比如翻盖、喷雾盖，都能直接适配，不需要重新开瓶坯模具，提升了瓶体的通用适配性。建模时还要考虑3D打印验证的可行性，把螺纹部分、滴嘴部分的尺寸做适当补偿，因为FDM打印的螺纹会有0.2-0.3mm的尺寸膨胀，提前预留间隙能保证打印出来的样件可以正常旋合，不需要二次打磨修整。瓶身内部的底部位置做了微小的锥度，朝向瓶中心倾斜，这样当瓶内液体剩余量很少时，液体会集中在瓶底中心位置，方便吸取或者滴出，减少液体残留浪费。
