KAYCEE U型N2V94O旋转开关结构设计

　　在工业电气控制回路的设计搭建中，这类旋钮式旋转开关是操作人员与设备控制回路交互最直接的元件之一，从低压配电柜的本地操作面板、小型自动化专机的启停控制位，到生产线旁的手动操作盒、老旧机床改造的操作面板升级，都能见到这类结构的开关应用。不同于按压式按钮的瞬时触发逻辑，这款U型结构的旋转开关通过旋钮的角度转动实现回路状态的保持，操作人员转动旋钮到对应档位后，无需持续施加外力即可维持回路的通断状态，适合需要长期保持设备运行或停止状态的控制场景，能有效避免误触带来的状态跳变。

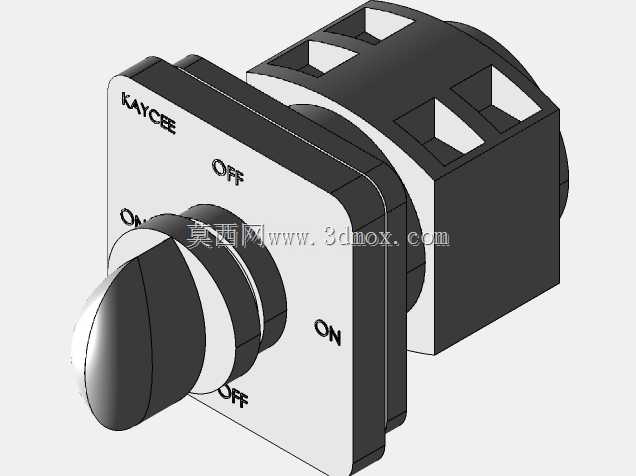

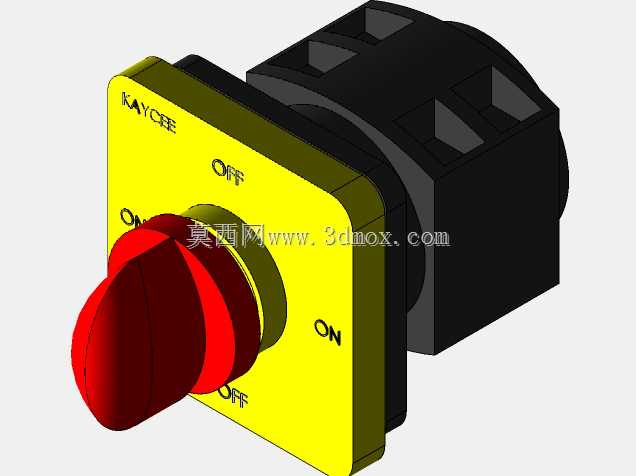

　　从实际使用的工况来看，这款开关的操作头部采用突出式旋钮设计，旋钮表面做了圆弧过渡的防滑处理，操作人员佩戴常规劳保手套时也能顺利完成档位切换，不会出现打滑拧不动的情况。开关的安装面板部分为方形法兰结构，这种设计和常见的圆形安装位开关相比，在面板开孔后能更好地限制开关本体的周向转动，哪怕长期使用后安装螺母出现轻微松动，开关也不会跟着旋钮转动的力道在面板上偏移，避免了内部接线被拉扯松脱的隐患。面板上清晰标注了ON与OFF的档位标识，两个档位之间的转动角度设置为90度，转动过程中带有清晰的档位顿挫感，操作人员无需低头查看面板，仅凭手部的触感就能判断是否切换到了目标档位，在需要快速操作的工况下能有效降低操作失误率。

　　从结构设计的角度拆解，这款开关采用前后分体式的装配结构，前端操作头部穿过安装面板后，通过后部的卡装结构与触点基座完成固定，安装时不需要复杂的工装，只需要在面板上开出对应尺寸的安装孔，将开关头部从面板正面穿入，在背面拧上配套的固定螺母即可完成安装，后期如果触点部分出现故障，不需要拆掉面板上的接线，只需要拆开前后部分的卡接结构就能更换触点基座，大幅降低了现场维护的时间成本。后部的触点基座采用多组独立的触点仓结构，每组触点之间设置有绝缘隔断筋，哪怕在潮湿、多粉尘的工业现场使用，也能避免不同触点之间出现爬电、短路的问题，触点的接触部分采用银合金材质，相比纯铜触点有着更好的耐电弧烧蚀能力，在通断额定范围内的感性负载时，能有效延长触点的使用寿命，减少开关的更换频率。

　　在安装边界的尺寸设计上，这款开关的面板安装开孔尺寸适配行业通用的22mm标准安装孔，和市面上同规格的按钮、指示灯开孔尺寸完全一致，电气设计人员在做面板布局时不需要单独为这款开关调整开孔参数，能直接套用标准的面板开孔图，减少绘图阶段的重复工作量。开关后部的接线端子采用螺钉压接式设计，接线时只需要将剥好的线芯插入端子孔，拧紧对应的压接螺钉即可完成接线，不需要配套专用的冷压端子，对于现场临时改线、应急维修的场景十分友好。开关本体在面板后方的伸出长度做了紧凑化设计，哪怕是在厚度较薄的壁挂式操作箱内安装，也不会因为后部伸出过长导致箱门无法正常关闭，同时接线端子的排布间距留足了常规螺丝刀的操作空间，接线时不需要使用特殊的短柄螺丝刀，普通电工螺丝刀就能顺利完成端子的拧紧操作。

　　在实际的设备选型适配中，这款两档位保持式的旋转开关常被用来作为设备的主电源控制开关、手动自动模式切换开关，或者是电机的正反转预选开关，相比多档位的万能转换开关，它的结构更简单，触点数量更少，故障率也更低，对于只需要两状态切换的控制场景来说，有着更高的性价比。建模过程中对开关的各个配合间隙都做了还原，旋钮和面板之间的转动间隙、卡接结构的配合公差、固定螺母的螺纹尺寸都按照实物的实际参数搭建，不管是用来做电气面板的装配干涉检查，还是用来做操作界面的人机工程仿真，都能直接调用，不需要再对模型的尺寸做额外的修正。开关的外观细节也做了完整还原，包括面板上的品牌标识、档位字符、旋钮的分模线、基座上的散热槽结构都和实物保持一致，在做设备的三维渲染展示时，能直接还原出真实的操作面板效果，不需要再对模型做外观上的二次处理。
