法兰安装式7KG扭矩可逆同步电机结构

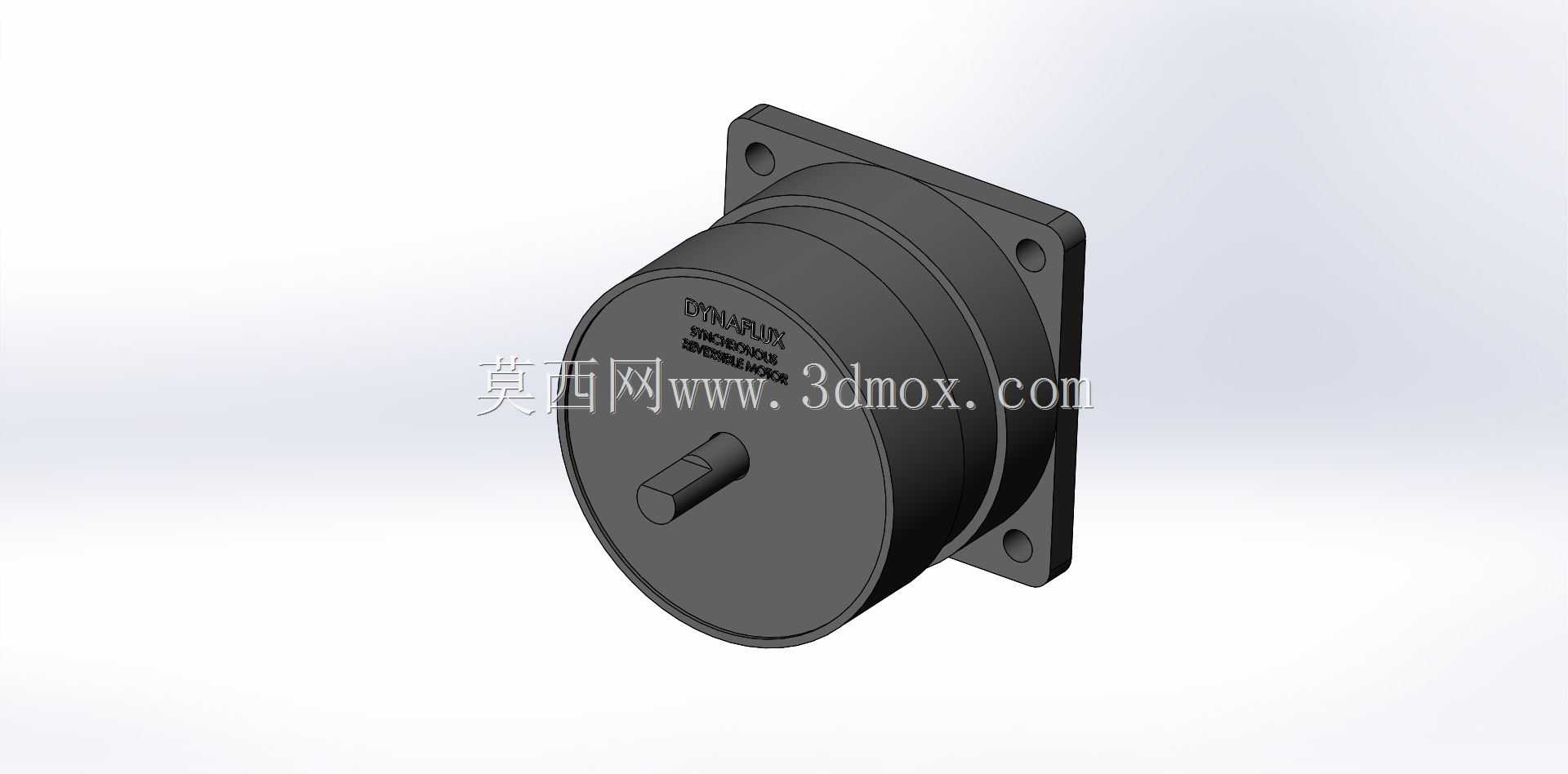

　　这款可逆同步电机的三维结构，是面向低速恒扭矩传动场景做的落地化设计，日常在轻工自动化输送线、小型物料分拣机构、实验室搅拌装置、阀门电动执行端这类需要精准启停、正反向切换无滞卡的工况里十分常见。不同于普通异步电机侧重持续单向运转的设计逻辑，这款电机从结构初始就兼顾了正反转切换的响应速度与扭矩输出稳定性，额定输出扭矩达到7KG，转速设定为60RPM，适配240V、50Hz的常规工频供电场景，不需要额外搭配复杂的减速增扭模块就能直接驱动中低负载的执行机构，能大幅简化配套设备的整体传动链设计。

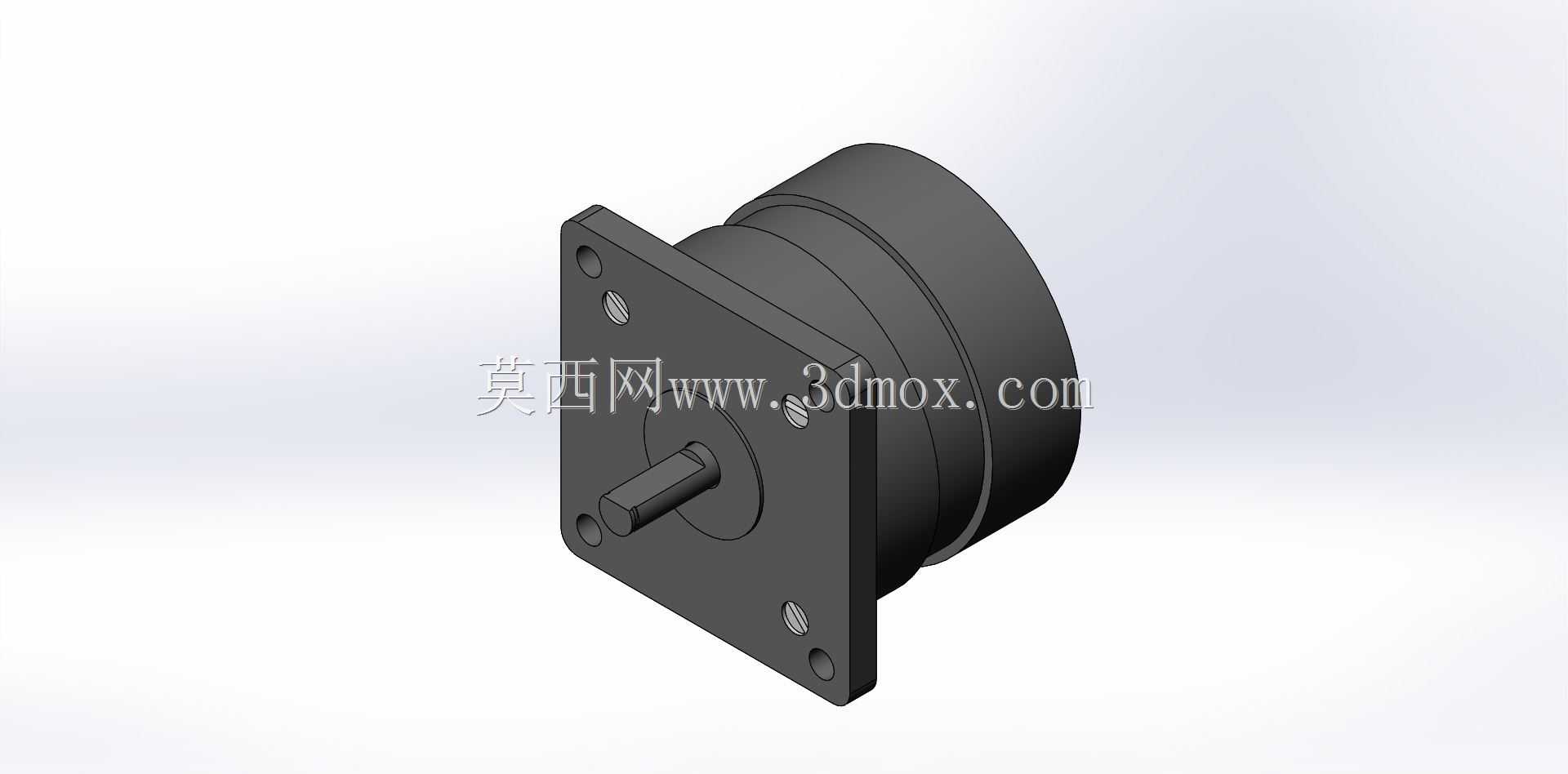

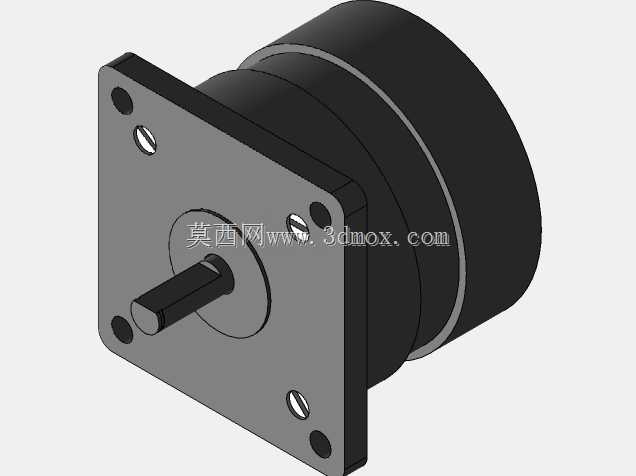

　　从安装边界来看，这款电机采用方形法兰安装结构，法兰端面上预留了四个对称分布的安装通孔，安装孔的位置度公差控制在0.02mm以内，能直接适配市面上多数标准安装位的设备机架，不需要额外做转接板加工；电机输出轴为单伸式圆柱轴，轴端做了倒角处理方便联轴器装配，轴径与法兰端面的垂直度公差严格控制，能避免装配后出现轴系偏摆、联轴器异常磨损的问题。电机本体的筒状外壳做了等壁厚设计，外壳表面预留了自然散热的筋位结构，在持续额定负载运转时，能通过外壳与空气的自然对流带走绕组产生的热量，不需要额外加装散热风扇，进一步压缩了电机的整体轴向尺寸，适合安装空间局促的紧凑型设备内部。

　　设计过程中，首先围绕正反转切换的可靠性做了内部结构的适配，定子绕组的排布方式做了优化，确保正反向运转时的输出扭矩偏差控制在5%以内，不会出现单向扭矩不足的问题；后端的端盖与本体采用止口定位配合，装配时能保证定子与转子的同轴度，减少运转时的径向窜动，降低运转噪音。考虑到实际设备装配时的走线需求，电机的接线端位置做了避让设计，不会和法兰安装面的固定螺丝产生空间干涉，现场装配时不需要额外调整走线方向就能完成接线作业。

　　在实际选型适配时，这款电机的安装法兰尺寸、输出轴伸出长度、本体最大外径都做了标准化的参数收敛，能和同规格的其他传动部件直接互换，不需要对原有设备的安装结构做二次修改。针对频繁正反转的工况，电机的输出轴轴承选用了能承受一定径向载荷的深沟球轴承，能承受皮带传动、齿轮直连时带来的径向力，避免长期运转后出现轴系下沉、扫膛的问题。外壳的安装法兰与筒身部分采用一体化压铸成型的结构，相比拼接式结构的整体刚性更好，在设备有轻微振动的工况下也不会出现连接部位松动的问题。

　　从三维建模的细节来看，模型完整还原了电机的所有外部装配特征，包括法兰面的安装沉孔、输出轴的键槽结构、外壳的合模缝细节、接线盒的位置轮廓，结构工程师在做整机设备布局时，可以直接调用这个模型做干涉检查，不需要再对电机模型做二次测绘修正，能有效缩短设备设计阶段的选型建模周期。同时模型的安装基准面与输出轴的同轴度特征完全按照实物的装配公差做了参考设定，在做运动仿真时，能准确模拟电机输出轴的运转轨迹，提前排查传动链上的干涉风险。
