在自动化生产线的点位输送工位、小型数控设备的进给轴驱动、3D打印设备的运动轴执行、电子制造流水线的物料移位模组这类对开环定位精度有稳定要求的场景里,这类方形法兰安装的混合式步进电机是应用占比极高的执行元件。不同于伺服电机带闭环反馈的高成本配置,步进电机依靠脉冲信号对应固定步距角的转动特性,能在不需要超高转速、负载扭矩处于额定区间的工况下,实现无需额外编码器的精准位置控制,大幅降低整套设备的电控成本与调试复杂度。

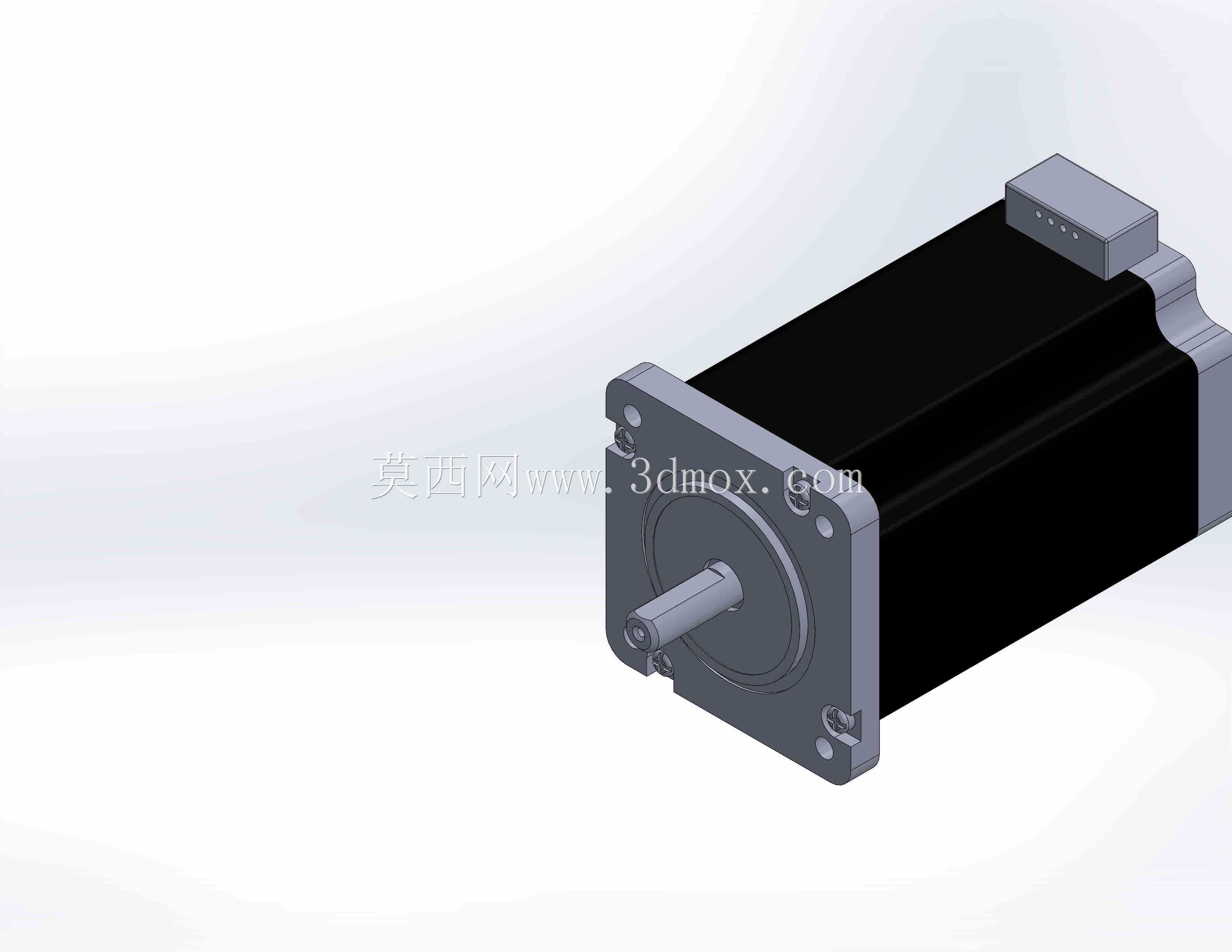

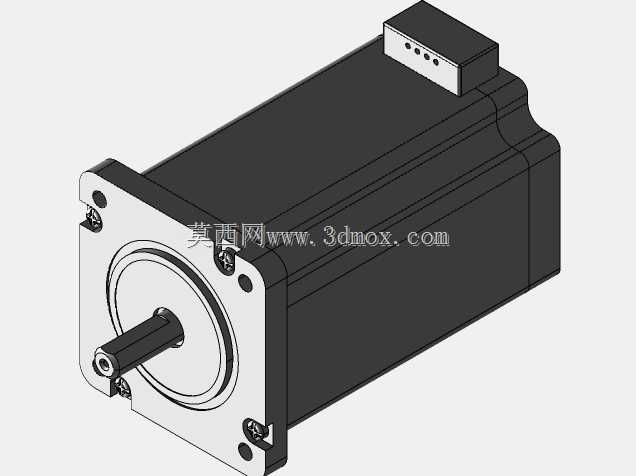

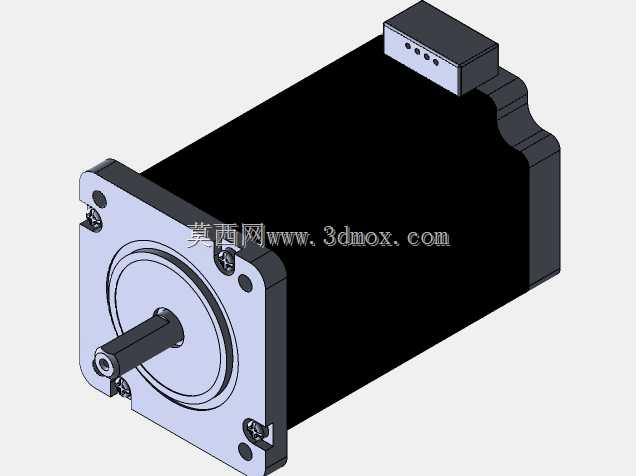

从结构设计逻辑来看,这款电机采用前端方形法兰的安装基准设计,法兰端面加工有定位止口与对称分布的安装螺孔,安装时止口与设备安装板的定位孔配合实现径向定位,四颗紧固螺丝穿过法兰通孔锁付在安装基板上,能保证电机输出轴与被驱动机构的输入轴保持较高同轴度,避免长期运行出现偏磨、异响甚至轴断裂的问题。电机本体采用方形叠片定子外壳结构,相比圆形外壳的同规格电机,方形外壳的散热面积更大,在持续通电运行的工况下,定子绕组产生的热量能更快通过外壳散出,降低绕组温升过高导致的扭矩衰减、绝缘老化速率加快的问题。后端的出线盒采用独立密封结构,绕组引线从出线盒的接线端子引出,方便现场布线时快速对接驱动器的动力线,同时出线盒的防护结构能阻挡车间环境里的切削液飞溅、粉尘飘落进入电机内部,适配多数普通工业车间的使用环境。
输出轴采用单出轴D型切面设计,轴端加工有中心定位孔,搭配联轴器使用时,D型切面能传递更大的扭矩,避免高速启停时轴与联轴器内孔出现打滑空转的问题,中心孔则方便安装时打表检测轴的径向跳动量,保证装配精度。电机的电磁部分采用多极定子绕组搭配永磁转子的混合式结构,相比反应式步进电机,混合式结构的输出扭矩更大、低速运行时的振动更小,步距角精度更稳定,在低速大扭矩的驱动场景下不需要额外搭配减速箱就能直接驱动负载,精简了传动链的结构,减少了传动环节的背隙与能量损耗。
在安装边界的设计考量上,这款电机的法兰安装孔距、轴伸长度、轴径、止口直径都遵循行业通用的安装尺寸规范,设备设计选型时可以直接替换同机座号的其他品牌同规格步进电机,不需要重新修改安装板的开孔尺寸、联轴器的适配规格,大幅缩短设备改型、备件替换的周期。电机本体的轴向长度对应特定的扭矩输出等级,选型时需要根据负载的转动惯量、运行转速、加减速时间核算所需的保持扭矩,避免选型过小导致高速运行时丢步,或是选型过大造成电机成本浪费、安装空间占用冗余的问题。
实际应用中,这类步进电机常搭配细分型步进驱动器使用,通过驱动器的细分设置可以将电机的固有步距角拆分为更小的步进角度,进一步降低低速运行时的振动与噪音,提升运行平稳性,在点胶机、贴片机的精密位移工位,甚至能实现微米级的进给定位精度。电机绕组的参数匹配对应特定的驱动电压与电流范围,接线时需要严格对应驱动器的相序接线,相序接反会导致电机反转甚至无法正常转动,通电调试前需要先确认空载运行状态正常,再连接负载进行带载调试,避免过载导致电机堵转烧毁绕组。
从三维建模的角度来看,构建这款电机模型时,需要重点保证安装基准尺寸的准确性,包括法兰止口的直径与深度、安装孔的位置度与孔径、输出轴的直径与D型切面尺寸、轴伸长度这些直接影响装配的尺寸,必须与实物样本的参数保持一致,否则在做整机装配干涉检查时会出现尺寸偏差,导致实际加工出的安装板无法适配电机。模型的细节结构比如后端出线盒的接线端子位置、外壳的散热筋结构、法兰面的螺丝沉孔结构都需要准确还原,方便在做整机布线仿真、外观结构评审时更贴近真实装配效果,避免后期结构设计出现干涉问题。
