液冷射频激励CO2工业激光器结构

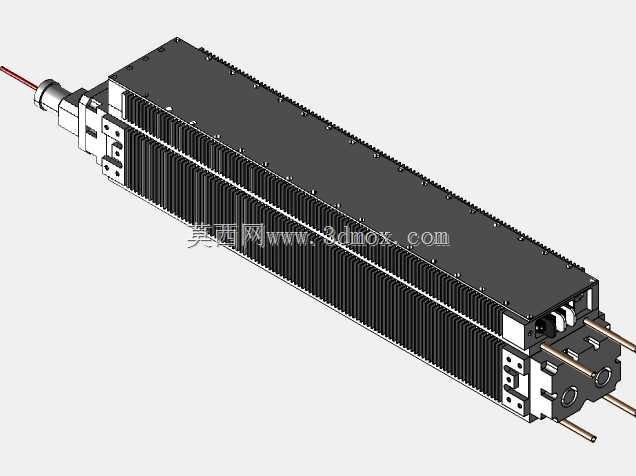

　　在工业激光加工的实际产线场景里，这类液冷射频激励的CO2激光器，是非金属材料打标、薄材切割、表面刻蚀、医疗耗材精密加工工位里的核心光源部件，和传统玻璃管CO2激光器相比，它的输出光斑模式更稳定，连续工作时长上限更高，更适配7*24小时运转的自动化加工单元。从结构设计逻辑来看，整个激光器采用长条形模块化布局，主体外壳集成了密集的散热鳍片结构，这部分是和内部液冷流道配合做热交换的——射频激励工作状态下谐振腔会产生持续的热负荷，仅靠自然散热无法维持腔体温场稳定，鳍片结构增大了和冷却液的接触面积，能把工作时的核心温升控制在±1℃的区间内，避免因热漂移导致输出功率波动、光斑偏移的问题。谐振腔的输出端设计了标准化的机械安装接口，

　　带定位销孔的安装法兰可以直接和外部光路调整架、振镜扫描系统做刚性连接，接口的同轴度公差控制在0.02mm以内，不需要额外做光路校准的冗余调整，能缩短设备集成时的装配调试周期。尾部的接口区域集成了冷却液进出管路接头、射频供电接口、状态反馈信号端子，所有接头都采用快插式工业标准接口，液路接头带自锁密封结构，插拔时不会出现冷却液渗漏的问题，电气接口做了防呆设计，现场装配时不会出现接反针脚的失误。从安装边界来看，整个激光器的长条形结构可以直接固定在加工设备的横梁安装面上，底部预留的两组安装槽位适配M6规格的紧固螺栓，安装孔的跨距符合主流激光加工设备的安装基准，不需要额外做转接板设计。设备的侧面预留了状态指示灯的安装位，能实时反馈待机、出光、

　　故障三类工作状态，方便现场运维人员快速排查设备异常。在结构可靠性设计上，整个谐振腔采用全密封金属腔体结构，和外部环境完全隔绝，避免车间里的粉尘、切削液雾气进入腔体内污染镜片，相比开放式结构的激光器，它的镜片维护周期能延长3倍以上。液冷流道的设计采用并联式回路，覆盖整个谐振腔的长度方向，不会出现局部流道滞流导致的热点，冷却液的流向和热传导方向做了匹配设计，进水端靠近输出功率最高的谐振腔前段，能优先把最高热负荷区域的热量带走，保证整个腔长方向的温度均匀性。射频激励模块紧贴谐振腔侧壁安装，中间填充了高导热系数的导热衬垫，减少接触热阻，把激励模块工作时产生的热量快速传导到液冷散热结构上，避免激励模块因过热出现功率衰减。

　　输出端的镜片座采用可微调结构，在出厂校准后可以通过侧面的紧定螺钉锁死，长期工作不会出现镜片移位的问题，镜片座的密封结构采用耐高低温的氟橡胶密封圈，在冷却液温度波动的情况下也能维持可靠的密封性能。这类激光器在集成到自动化设备时，不需要额外设计复杂的散热辅助结构，只需要匹配对应流量的工业冷水机就能满足工作要求，整体的安装占用空间紧凑，适合在桌面式激光打标机、小型在线式激光刻蚀设备、精密薄膜切割设备上搭载使用，相比同功率等级的其他类型激光器，它的结构集成度更高，现场布线布管的工作量更小，设备整体的装配效率能得到明显提升。
