辐条式正时同步带轮结构设计

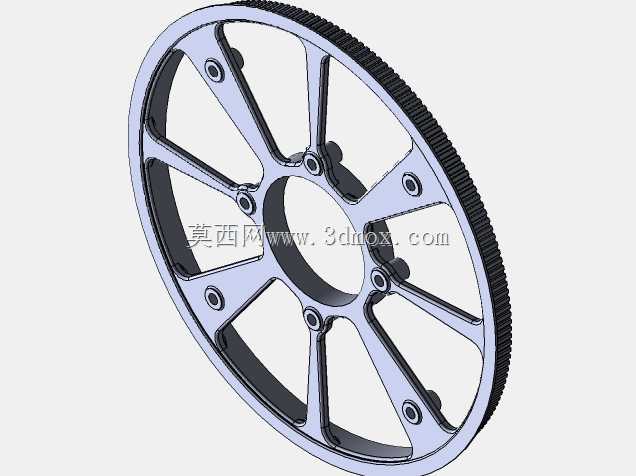

　　在中小功率精密传动场景中，这类辐条式正时带轮的应用覆盖了从通用轻工输送设备到小型动力传输单元的诸多环节，区别于实心轮的厚重结构，辐条式设计首先解决的是大直径带轮的自重控制问题——当带轮节圆直径超过150mm时，实心结构的转动惯量会随直径呈三次方增长，启动瞬间的惯性冲击会直接作用在驱动电机输出轴上，轻则加剧轴承磨损，重则导致伺服系统过流报警，而辐条镂空的结构能在保证轮体刚度的前提下，将转动惯量降低40%以上，适配需要频繁启停、正反转切换的传动工位。

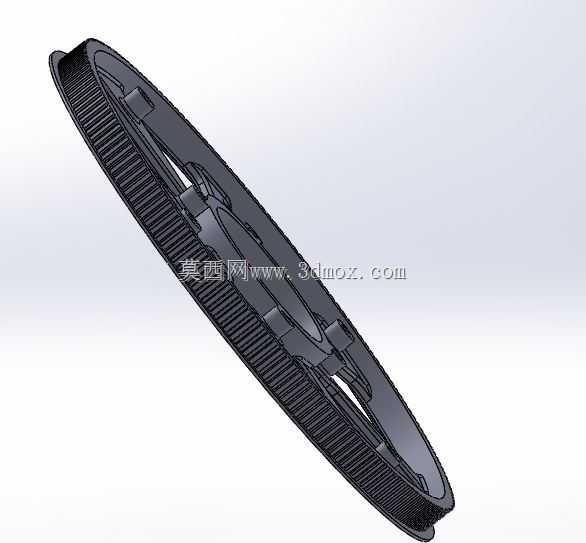

　　从实际传动功能来看，带轮外缘的齿形是按照同步带啮合标准设计的，齿槽的轮廓精度直接决定了传动过程中的背隙大小，这类正时带轮的齿形通常采用渐开线修正齿廓，和梯形齿相比，啮合时的接触应力分布更均匀，不会出现齿根应力集中导致的断齿问题，同时齿面的粗糙度需要控制在Ra1.6以内，避免长期运行时磨损同步带的齿面包覆层，降低带体的疲劳老化速度。轮缘内侧的挡边结构是容易被忽略的设计细节，挡边的高度要高出带体安装面1.5-2mm，同时挡边和轮缘的过渡处要做R2以上的圆角，防止同步带在高速运行时出现跑偏爬齿的问题，尤其是在中心距超过1m的长距离传动场景中，带体的横向窜动会被放大，没有可靠的挡边限位很容易出现掉带故障。

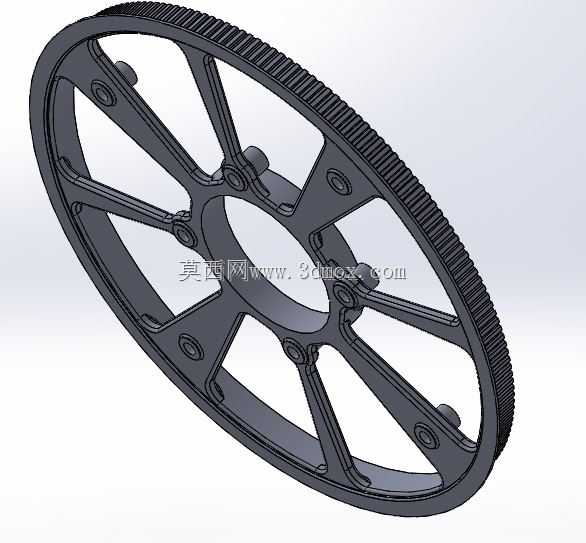

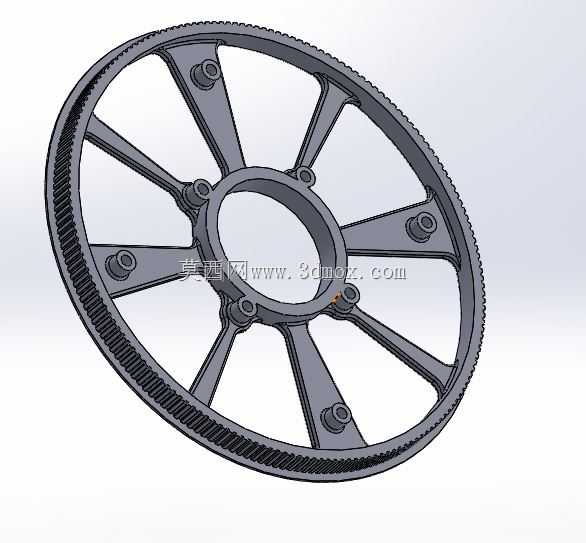

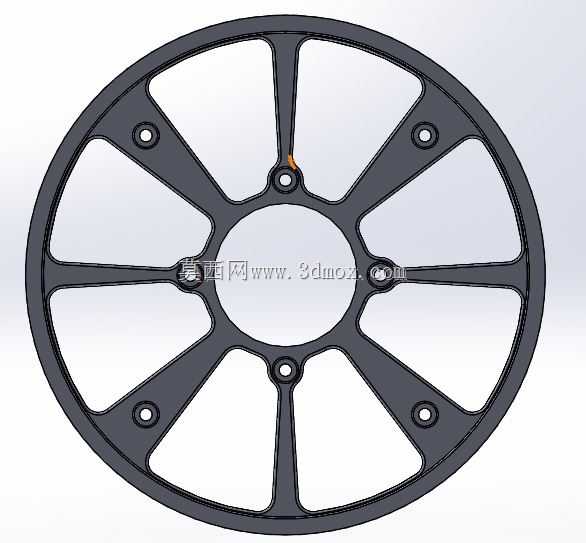

　　设计这类辐条结构时，首先要确定的是安装边界：中心的安装孔是和传动轴配合的核心基准，孔的公差通常取H7级，配合平键实现周向固定，孔周围均匀分布的螺栓孔是用来连接轮毂和轮辐的，螺栓的分布圆直径要避开轴上键槽的安装位置，同时螺栓的预紧力要按照传动扭矩的1.5倍安全系数计算，防止大负载下轮辐和轮毂之间出现相对滑移。辐条的数量并非随意选择，图中采用的十辐条结构是经过刚度校核的结果：辐条采用等强度变截面设计，靠近轮毂处的截面厚度更大，向轮缘方向逐渐收窄，既可以保证轮体受载时的径向变形量控制在0.05mm以内，避免齿形啮合错位，又能最大化去除冗余材料，降低轮体自重。辐条之间的镂空区域并非单纯为了减重，这些区域可以作为传动系统的散热通道，当带轮高速运转时，镂空处形成的空气对流能带走齿面啮合产生的摩擦热，降低同步带的工作温度，延长橡胶带体的使用寿命。

　　在安装适配层面，这类带轮的轴向定位通常依靠轴肩和锁紧挡圈配合，轮体的轮毂长度要比配合轴段的长度短1-2mm，保证锁紧挡圈能完全压紧轮毂端面，不会出现轴向窜动。轮体的端面跳动和径向跳动公差需要按照传动精度等级选取，用于精密定位的传动场景中，径向跳动要控制在0.02mm以内，端面跳动不超过0.03mm，否则会导致同步带运行时出现周期性张紧力波动，引发传动系统振动。和实心带轮相比，辐条式结构的动平衡调校更方便，可以通过在辐条上钻孔去重的方式调整动平衡量，适配转速超过3000r/min的高速传动场景，避免高速运转时的离心力引发设备共振。

　　从实际选型的角度看，这类大直径辐条式正时带轮通常用于减速传动的从动端，通过大减速比实现低速大扭矩输出，常见于小型输送线的驱动端、包装设备的进给机构、纺织机械的导纱传动单元中，这些场景既需要精准的传动比保证动作同步，又对传动部件的自重、转动惯量有严格要求，辐条式结构刚好平衡了刚度、重量、成本三者的关系。设计过程中还要考虑加工工艺性：轮缘的齿形部分采用滚齿加工一次成型，辐条和轮毂部分可以通过铸造或者铣削加工成型，对于小批量定制场景，采用整块铝合金坯料五轴铣削加工的带轮，整体刚度比拼接式结构高30%以上，同时不存在焊接或者螺栓连接的装配误差，更适合高精度传动场景使用。另外，轮体表面通常会做硬质阳极氧化处理，提升齿面的耐磨性能，避免长期运行后齿形磨损导致的传动失步，氧化层的厚度控制在20-30μm即可，过厚的氧化层会导致齿厚尺寸超差，引发啮合干涉问题。
