百吨级框架式液压压制设备结构设计

　　在金属冲压、非金属材料模压成型、零部件校直压装的生产场景里，大吨位液压机是车间核心的成型加工设备，这款百吨级液压设备的结构设计，完全围绕常规中小批量加工的工况需求搭建，没有冗余的花哨结构，所有部件的选型和排布都优先考虑加工稳定性与维护便捷性。从实际使用场景来看，这类设备常布置在结构件加工车间、复合材料成型工段、五金件冲压工位，既可以完成钢板的浅拉伸、折弯成型作业，也能适配模具完成橡胶、复合材料的热压定型，还能承担轴类零件压装、型材校直的辅助工序，适配的加工场景覆盖了从零部件预处理到成品成型的多道工序，不需要额外搭配复杂的辅助工装就能完成多数常规压制作业。

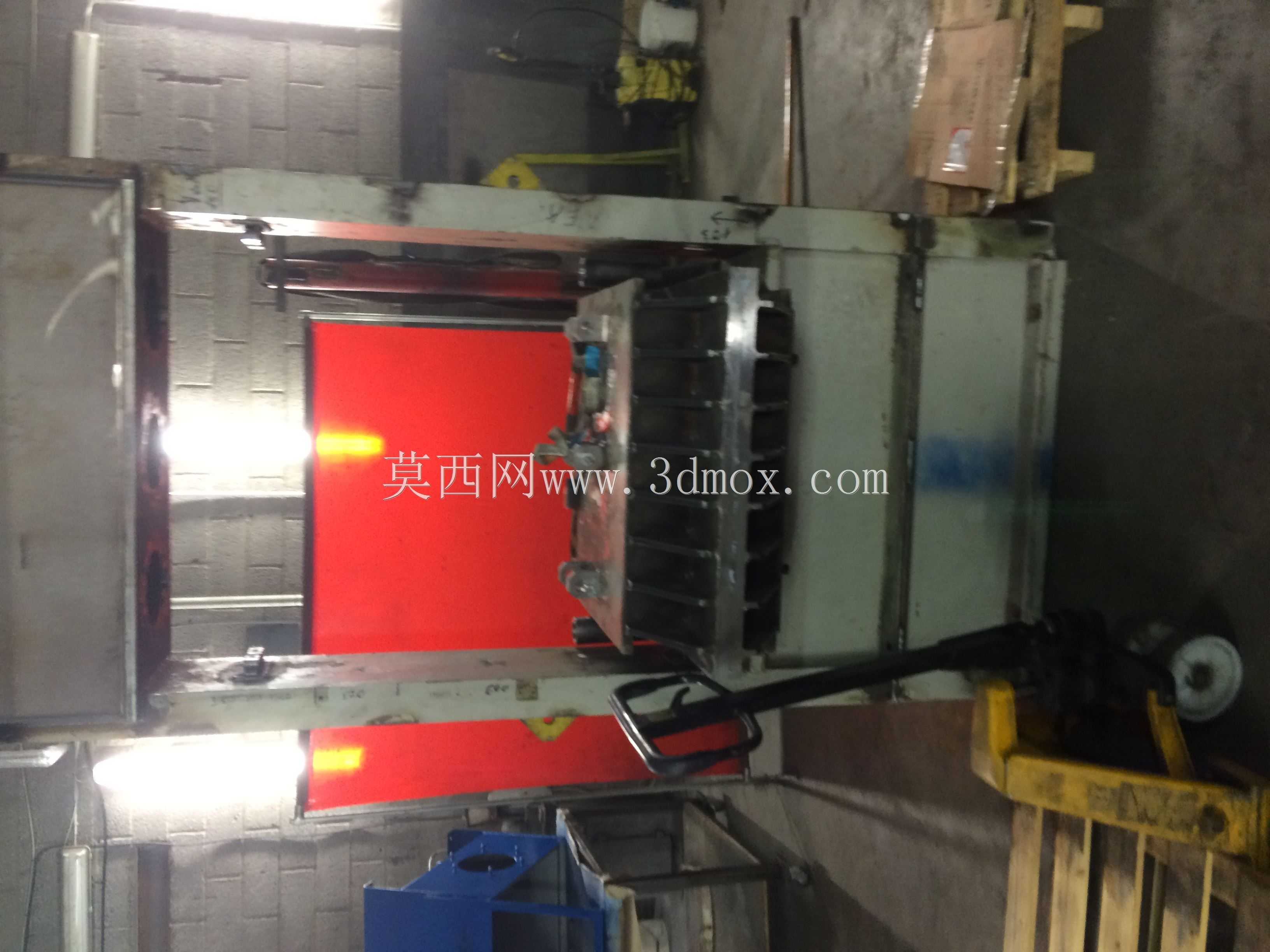

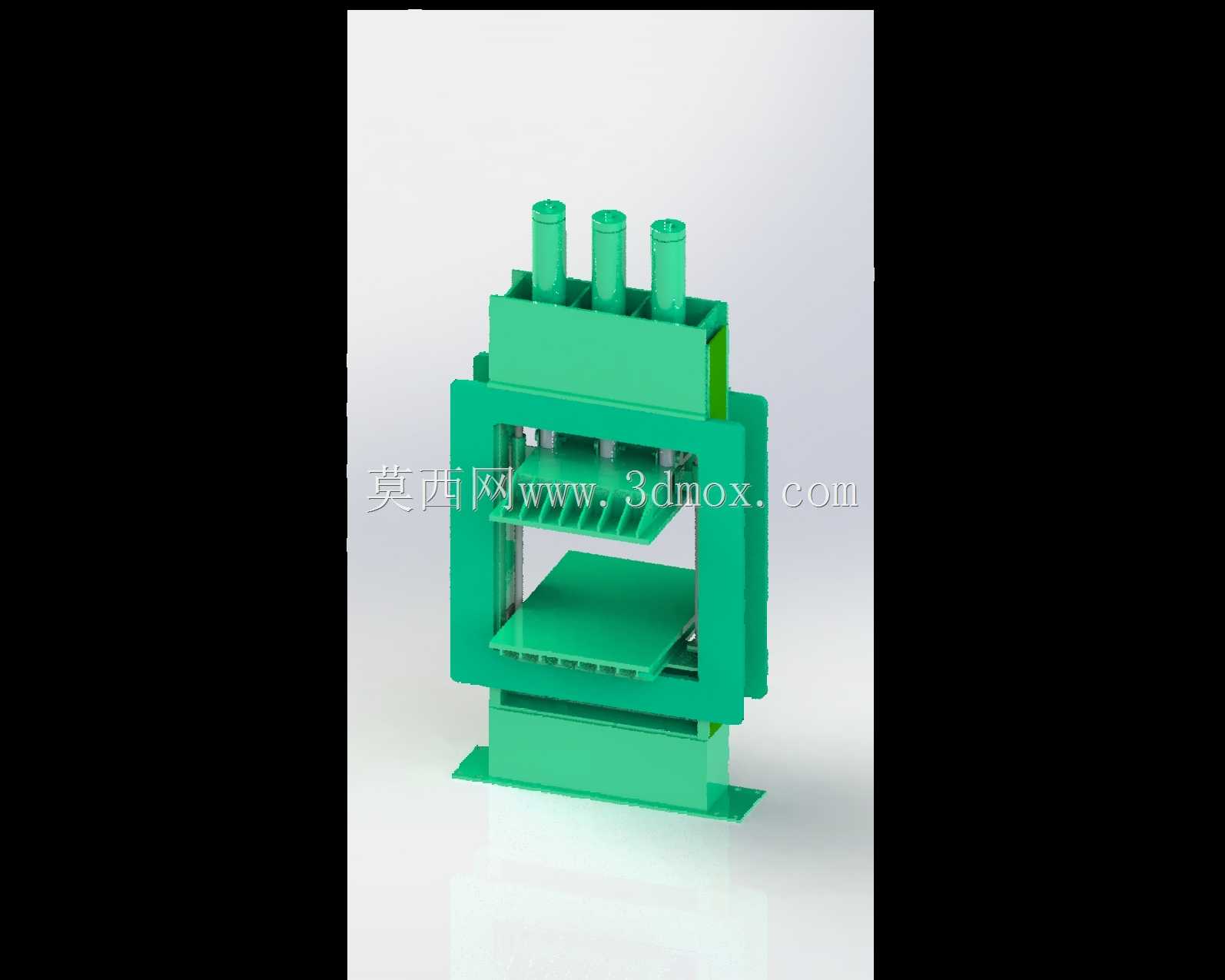

　　设备采用整体式三梁四柱衍生的框架式结构，相比传统四柱结构，两侧的封闭式框架立柱能提供更好的抗偏载能力，当压制工位出现载荷偏移时，框架结构的刚性冗余能避免滑块运行出现卡滞，这一点在处理非对称工件压制作业时优势格外明显。顶部并排布置的三组液压缸，采用主缸搭配辅助回程缸的排布逻辑，中间大直径缸提供主要的百吨级压制推力，两侧小直径缸负责滑块的快速回程与空程快速下行，既保证了满压压制时的推力输出，又能缩短空行程的运行时间，兼顾了压制力与作业效率。滑块与下工作台的导向结构，直接在框架立柱内侧加工导向面，搭配耐磨导向衬板，导向间隙可以通过侧边的调节螺钉进行微调，长期使用出现磨损后不需要整体更换导向部件，只需要调整衬板压紧量或者更换耐磨衬板就能恢复导向精度，大幅降低了设备的后期维护成本。

　　设计过程中优先考虑了安装边界的适配性，设备底部的安装底座采用带地脚螺栓孔的平板结构，不需要额外浇筑复杂的混凝土地基，只要车间地面承重满足每平米十吨以上的载荷要求，通过膨胀螺栓或者预埋地脚螺栓就能完成设备固定，整体设备的占地宽度控制在两米以内，高度不超过三米五，常规层高四米的标准工业厂房就能完成布置，不需要对车间空间进行特殊改造。工作台面的T型槽采用标准间距排布，能适配市面上多数通用压制模具的安装尺寸，不需要额外制作过渡连接板就能完成模具装夹，滑块底面同样预留了标准模柄孔与螺栓连接孔，上模的装夹可以根据模具结构选择模柄固定或者压板压紧两种方式，适配不同结构的成型模具。

　　液压管路的排布全部沿框架立柱的内侧走线，外部设置可拆卸的防护盖板，既避免加工过程中飞溅的金属碎屑、油污损坏管路，日常检修时拆开盖板就能直接接触到所有管路接头，排查故障的效率更高。设备的行程限位设置了机械硬限位与电气限位双重保护，当滑块下行到设定的极限位置时，电气限位先触发信号切断液压供油，若电气系统出现故障，滑块上的硬限位块会与框架上的限位支座接触，阻挡滑块继续下行，避免出现过载损坏模具或者设备结构的情况。在压装、校直这类需要精确控制压下量的作业场景中，滑块侧边预留了位移传感器的安装位，可以根据使用需求加装光栅尺或者位移传感器，实现压下量的精确控制，满足高精度压装作业的需求。

　　从结构受力的角度来看，整个框架的受力路径非常清晰，压制时液压缸产生的推力通过上梁传递到两侧立柱，再通过立柱传递到底座，形成封闭的受力环路，所有受力部件的截面都经过受力校核，满负荷运行时的结构变形量控制在千分之一以内，能保证压制过程中工作面的平行度，避免因为结构变形导致成型工件出现厚度不均、局部应力集中的问题。下工作台的下方预留了液压垫的安装空间，如果后续需要用到拉伸成型工艺，可以直接加装液压垫完成拉延工序，不需要对主体结构进行大幅改动，设备的功能拓展性较强，能覆盖多数工厂的常规压力加工需求，对于需要配置大吨位压制设备但加工品类不固定的中小加工车间来说，这种结构的设备适配性更强，长期使用的投入产出比更高。
