弯角出线式工业检测传感器结构设计

　　在工业自动化检测工位的布局中，传感器的安装空间往往受限于设备机架、走线槽与被测工件的相对位置，常规直出式传感器在狭窄安装位容易出现线缆弯折半径不足、接头与周边结构干涉的问题，这款弯角结构的检测传感器，正是针对这类紧凑安装场景做的结构优化。从实际使用场景来看，这类传感器常被部署在自动化生产线的工件到位检测、位置确认、物料存在性判断工位，比如装配线的工装夹具定位检测、输送线的工件计数、设备运动部件的行程限位确认，在汽车零部件装配、3C电子组装、包装物料分拣这类工位密度高、安装空间局促的场景中，弯角出线的结构能大幅降低走线难度，避免线缆长期处于小半径弯折状态导致的线芯断裂、外皮破损问题，提升现场布线的整洁度与部件使用寿命。

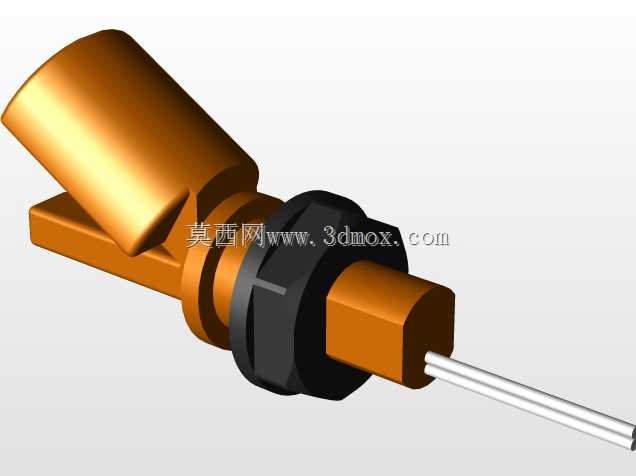

　　从功能特性上看，这款传感器采用螺纹式安装结构，中部的六角锁紧螺母可以适配不同厚度的安装面板，安装时只需在设备面板或机架上开出对应直径的安装孔，将传感器检测端从安装位一侧穿入，旋紧六角螺母即可完成固定，安装过程无需额外的定制工装，普通呆扳手就能完成锁紧操作，后期维护更换时拆装效率很高。检测端的方形端头结构，能在安装时辅助判断检测方向，避免安装过程中出现检测面偏转导致的检测盲区问题，出线端的弯角结构将线缆引出方向与传感器轴向呈90度布局，当传感器安装在设备侧壁、工装立板这类垂直安装面上时，线缆可以顺着安装面平行引出，不会出现线缆垂直于安装面外伸占用操作空间的问题，也能避免设备运动部件往复运动时剐蹭线缆。

　　从设计思路层面拆解，这款传感器的结构做了多层防护设计，检测端外壳与弯角接头部分采用硬质工程塑料材质，兼顾绝缘性能与结构强度，能适应工业现场常见的切削液飞溅、轻微粉尘附着的使用环境，中部的锁紧螺母与安装接触面之间预留了密封垫圈的安装位，安装后可以实现安装孔位的防尘防水密封，满足IP65左右的现场防护要求，适配多数普通工业车间的使用环境。出线端的线缆采用多芯屏蔽线结构，能降低现场伺服电机、变频器等设备产生的电磁干扰对检测信号的影响，保证检测信号传输的稳定性，线缆与接头的衔接位置做了应力释放结构，能承受一定角度的线缆弯折拉扯，降低现场布线时线缆从接头处脱落的风险。

　　从外形尺寸与安装边界来看，这款传感器的主体轴向长度控制在紧凑范围内，检测端方形端头的对边尺寸适配常规M12规格传感器的安装开孔标准，能和市面上同规格的传感器安装位实现互换，不需要对现有设备的安装孔位做二次修改，设备升级替换时的适配成本很低。弯角部分的外轮廓做了圆弧过渡处理，没有尖锐的棱角，安装时不会划伤操作人员的手部，也不会刮伤周边的线缆外皮。六角锁紧螺母的对边尺寸符合标准紧固件的尺寸规范，现场无需准备特殊规格的扳手就能完成安装锁紧，安装完成后传感器在安装孔位的轴向伸出长度较短，不会过度伸入设备内部与运动部件发生碰撞，在布局紧凑的旋转工装、往复移动滑台附近安装时，能预留足够的安全运动间隙，避免传感器被运动部件撞损。

　　在实际选型适配时，这类弯角出线的传感器尤其适合安装在设备框架的型材槽内、工装夹具的侧面立板上，这类位置往往没有足够的直出线空间，线缆如果直出会被型材盖板、夹具压板挤压，弯角结构能完美避开这类干涉位置。传感器的整体重量较轻，安装在薄壁件、轻型滑台上时不会给运动部件增加过多的负载，不会影响滑台的运动精度与响应速度。外壳材质的耐温范围覆盖常规工业车间的环境温度区间，在靠近焊接工位、烘干工位这类有一定环境温度的区域安装时，也能保持结构稳定性，不会出现外壳软化变形的问题。
