带立式凸台矩形安装基座结构设计

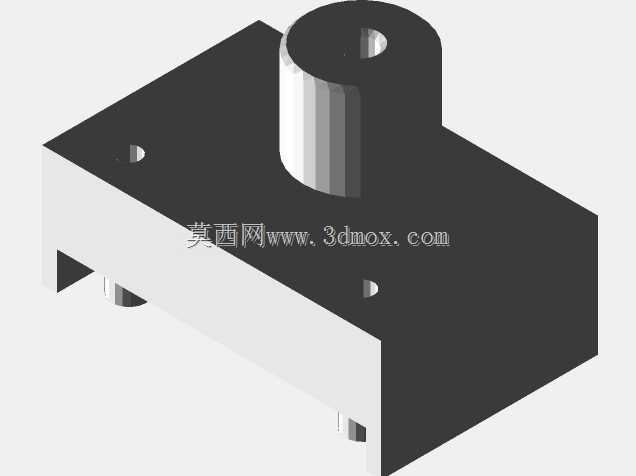

　　在自动化生产线的工位定位、小型执行元件的固定安装场景中，这类带立式凸台的矩形安装基座是十分常见的结构件，多数时候承担着承载小型轴类部件、导向元件或者检测传感器的作用，是设备底层安装架构里的基础连接单元。从结构设计逻辑来看，主体采用矩形板式结构作为承载基底，是为了最大化贴合设备安装面的平面度要求，矩形轮廓在排布安装孔位时更易遵循对称原则，能让安装后的受力分布更均匀，避免单侧受力带来的结构形变。基底上预留的多个沉头安装孔，位置避开了上方凸台的投影区域，安装时螺栓可以从上方直接穿入锁紧，不需要在基座底部预留操作空间，适配很多安装空间紧凑、无法从底部拧紧紧固件的设备工位，沉孔的设计也能让螺栓头完全埋入基座平面内，不会在基座上表面形成凸起，

　　避免干涉上方安装的其他部件。上方的立式圆柱凸台与基底采用一体式结构设计，中间加工有同轴的通孔，这个通孔既可以作为导向孔穿入导向轴，也可以作为定位孔装入定位销，或是直接作为小型回转部件的支撑孔使用，凸台的高度经过适配设计，既保证了孔位的配合长度足够，不会因为配合长度过短导致穿入的轴类部件出现晃动偏斜，也不会因为凸台过高导致整体结构重心上移，降低安装后的稳定性。从安装边界来看，矩形基底的长宽尺寸适配多数标准型材的安装间距，四个角部的安装孔中心距符合常见的工业铝型材安装孔位模数，不需要额外加工转接板就可以直接固定在欧标或国标铝型材搭建的机架上，凸台的外径尺寸与通孔的直径形成合理的壁厚差，既保证了凸台自身的结构强度，

　　在承受径向载荷时不会出现开裂变形，也不会因为壁厚过大造成材料的不必要浪费，适配常规的机械加工工艺，不管是采用整块材料铣削成型，还是采用铸造成型后再做精加工，都能控制加工成本与加工周期。在实际使用场景中，这类基座常被用在小型气动元件的安装、检测探头的固定、直线导轨的端部限位支撑等位置，结构上没有多余的复杂曲面，所有加工面都是平面或者同轴圆柱面，加工时只需要采用普通的三轴铣床就可以完成全部工序，不需要特殊的工装夹具，装夹时直接以基底底面作为定位基准，一次装夹就可以完成上表面、凸台外圆、内孔以及所有安装孔的加工，能有效控制加工过程中的形位公差，保证凸台内孔与基底安装面的垂直度要求，避免因为垂直度误差导致安装在孔内的部件出现卡滞、

　　偏磨的问题。基底的厚度设计也经过受力校核，在承受常规的静态载荷与小幅动态冲击时，不会出现明显的弯曲形变，保证安装在上方的部件位置精度稳定，不会因为基座形变导致设备运行出现精度偏差。凸台与基底的连接处做了微小的过渡处理，避免直角连接处出现应力集中，在长期承受交变载荷的场景下，也能减少连接处开裂的风险，提升结构的整体使用寿命。这类结构的设计没有冗余的功能特征，所有结构特征都服务于安装固定、定位支撑的核心功能，是机械结构设计中典型的功能优先的基础零部件，在各类非标自动化设备、小型专用机床、检测治具中都有广泛的应用空间，设计时只需要根据实际承载的部件尺寸、受力大小调整对应的长宽高尺寸与孔位参数，就可以快速适配不同的使用场景，具备很强的通用性与改型便利性。
