带立式凸台安装基座机械结构件

　　在非标自动化生产线的工位定位、小型功能模组的承载安装场景里，这类带立式凸台的安装基座是十分常见的结构件，它既承担着上部功能部件的定位支撑作用，也需要通过底板的安装孔完成自身在设备机架上的固定，是连接上层执行元件与下层设备框架的中间承载构件。从实际使用场景来看，这类基座常被用在小型气动元件的安装、检测探头的固定、小型导向轴的支撑工位，比如在电子元器件的分拣工位，上部凸台的内孔可以穿装导向轴或者检测杆，配合底板的安装孔将整个组件固定在铝型材机架上，保证上部元件的位置精度不会因为设备运行的振动出现偏移。

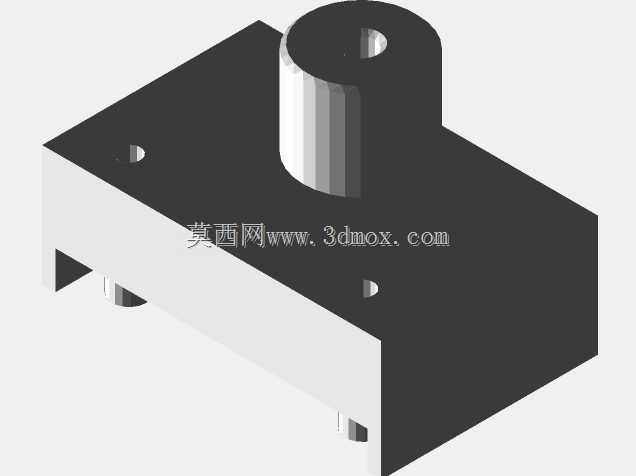

　　从结构设计的思路来看，整个构件采用底板加立式凸台的一体化结构，没有多余的冗余设计，底板采用矩形平板结构，四个角位预留了沉头安装孔，安装时可以将内六角螺丝完全沉入孔内，不会在底板表面突出螺丝头，避免上部安装的其他部件与螺丝发生干涉，同时沉孔的设计也能让螺丝的压紧力更均匀地分布在底板上，减少长期受力后底板出现翘曲变形的概率。上部的立式凸台设置在底板靠一侧的位置，而非居中布置，这种设计是为了给底板另一侧预留出安装其他附属元件的空间，比如可以在凸台旁的平板区域安装小型传感器支架或者管路固定座，提升整个基座的空间利用率，凸台中心加工有同轴的通孔，孔的内壁可以根据实际使用需求加工成光孔或者内螺纹，既可以穿装螺栓完成上部部件的锁紧，也可以作为导向孔让细长轴类零件在孔内做直线往复运动，孔的加工精度直接决定了上部运动部件的运行同轴度，建模时已经预留了后续精加工的尺寸余量，方便实际加工时根据装配需求调整公差。

　　从安装边界的尺寸逻辑来看，底板的厚度经过受力核算，能够承受上部凸台传递的径向载荷与轴向压力，不会因为上部部件的偏载出现底板断裂的问题，凸台的高度根据常规工位的安装需求设定，既不会因为高度过高导致整体结构刚性下降，也不会因为高度过矮导致上部安装的部件与底板发生碰撞。凸台与底板的连接位置做了微小的倒角过渡，避免直角连接处出现应力集中的问题，在设备长期运行产生交变载荷的情况下，这个过渡结构能有效降低连接处开裂的风险。在实际选型使用时，需要注意核对底板四个安装孔的孔位间距，确保与设备机架上预设的安装孔位匹配，同时要确认凸台内孔的直径与上部要安装的轴类或者螺栓件的直径适配，如果需要承受较大的径向载荷，还可以在凸台内孔压装铜套或者直线轴承，提升孔壁的耐磨性能，延长整个基座的使用寿命。

　　这类结构件在建模时采用了实体拉伸加孔特征切除的建模逻辑，所有的安装孔位都做了同轴度与位置度的约束，底板的上下平面、凸台的上端面都设置了平行度约束，能够保证后续导出工程图时尺寸标注的准确性，也方便加工人员按照图纸进行铣削、钻孔加工。不同于市面上常见的标准安装座，这个结构的凸台偏置设计能够适配更多紧凑安装空间的需求，在一些安装空间受限的小型设备内部，不需要额外加装转接板就可以直接完成上部元件的安装，减少了装配时的零件数量，也降低了多个转接板堆叠带来的累积装配误差。在装配时，底板与机架接触面需要保证平整，如果机架表面存在焊接凸起或者加工毛刺，需要提前打磨平整，避免底板安装后出现倾斜，导致上部凸台的垂直度超差，影响上部运动部件的运行精度。如果用于有防尘需求的工位，还可以在凸台内孔的上端加装防尘圈，避免设备运行时产生的碎屑、粉尘进入孔内，加剧孔壁的磨损。
