多组件组合式医疗药瓶密封结构设计

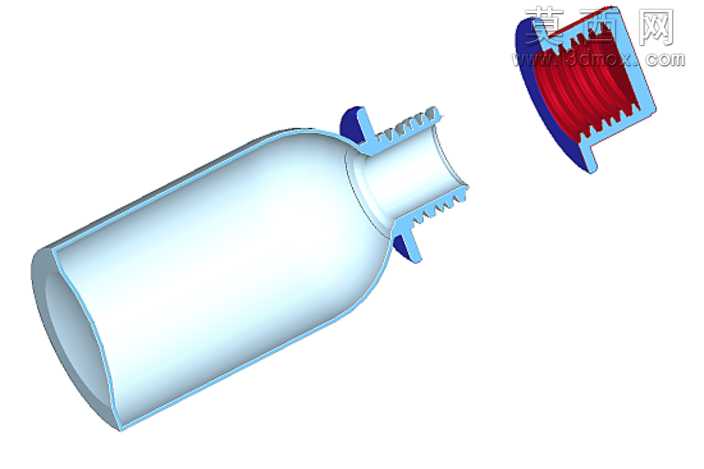

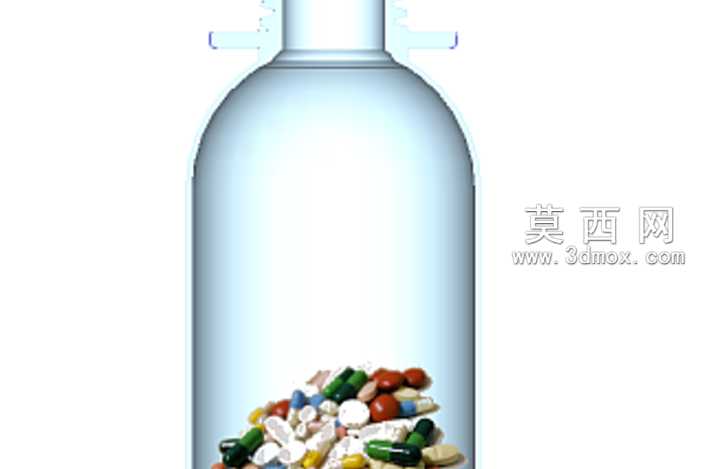

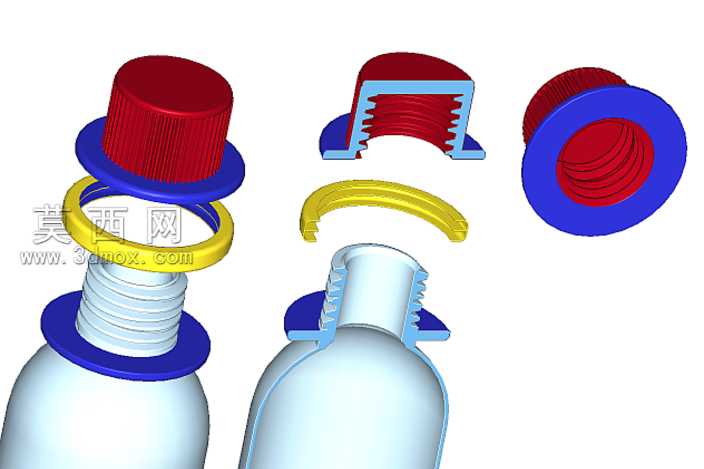

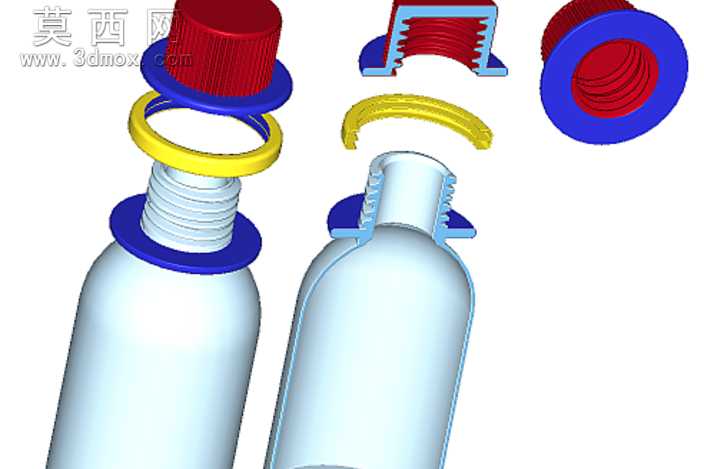

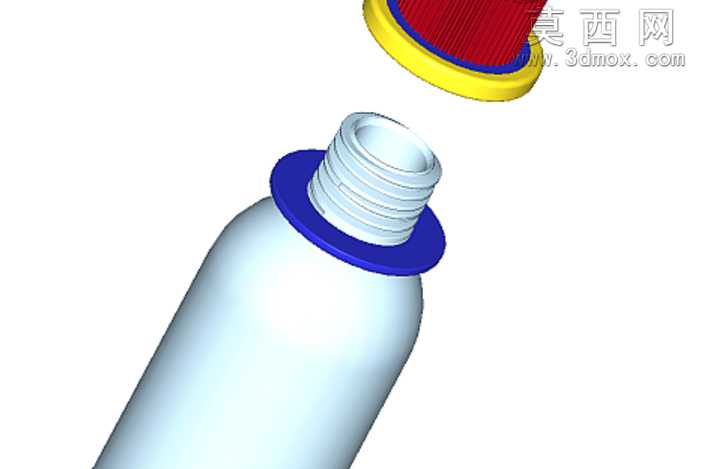

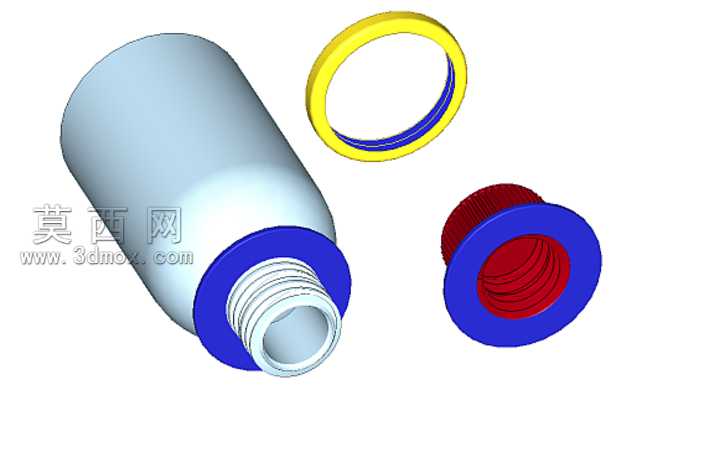

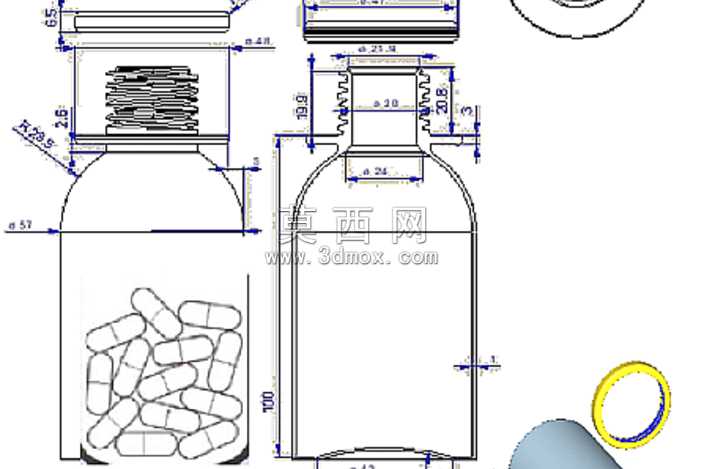

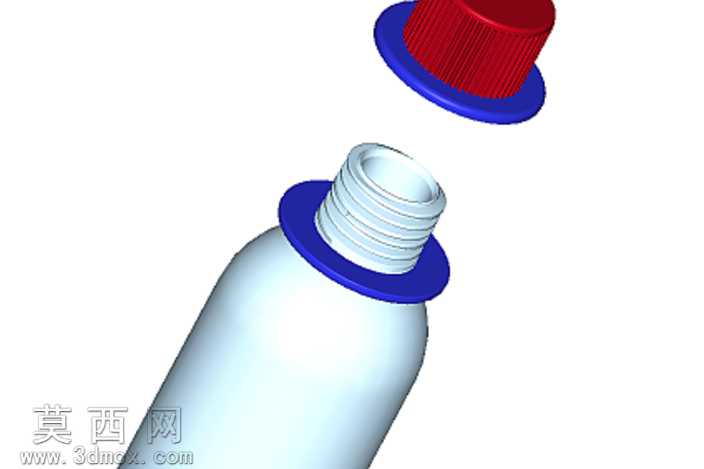

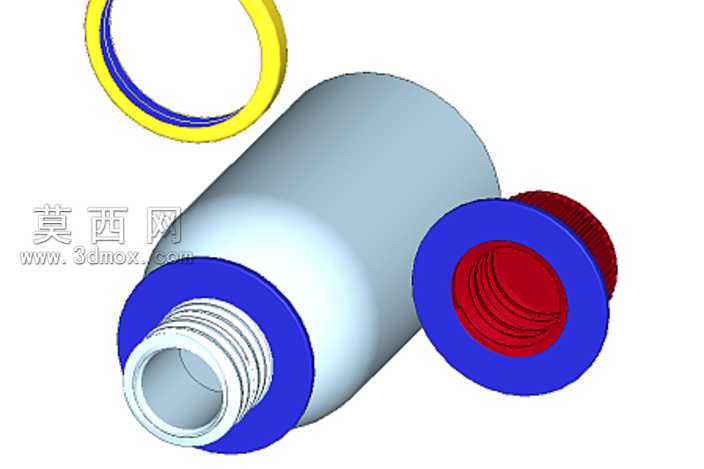

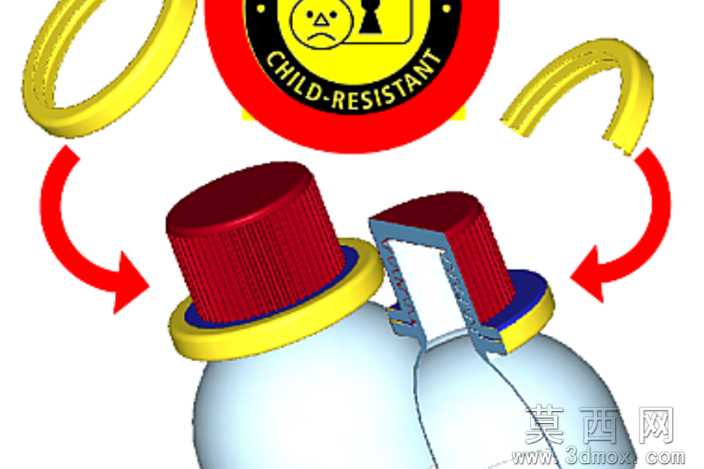

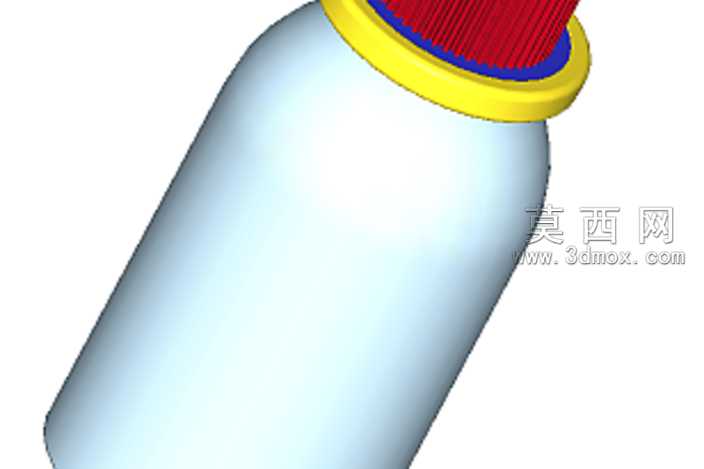

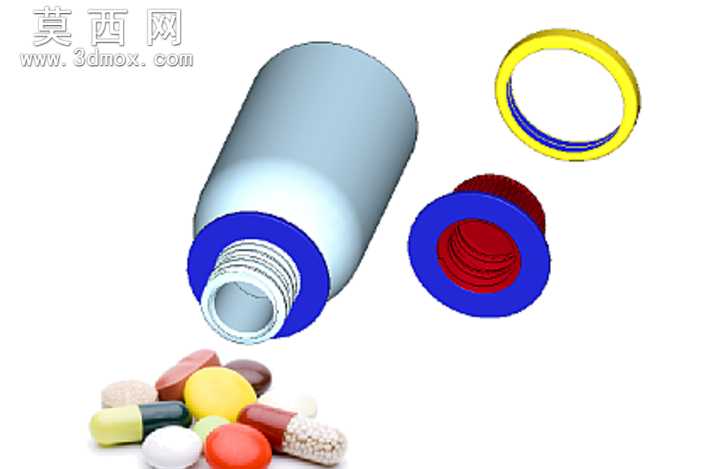

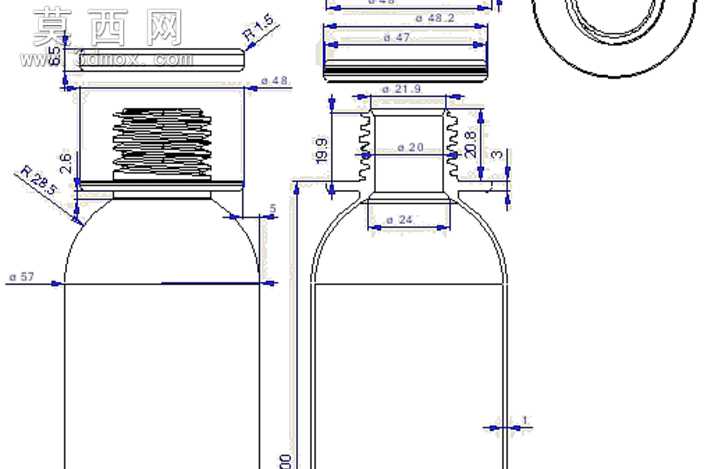

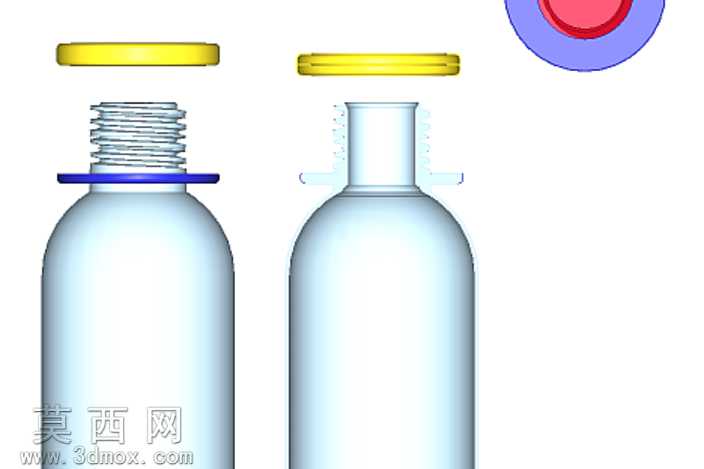

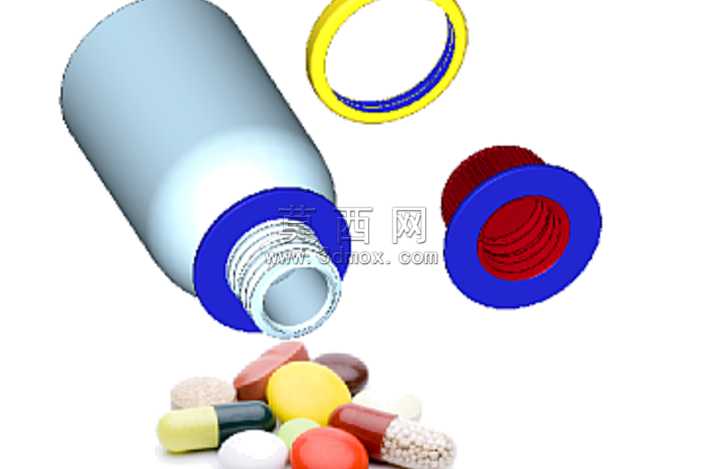

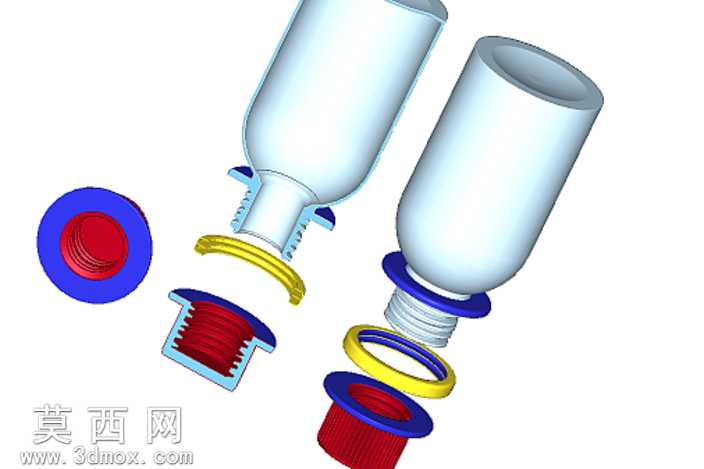

本作品为面向药片、胶囊存储场景的塑料药瓶三维建模设计，整体采用多组件拆分式建模逻辑，在三维建模过程中严格遵循医用包装容器的尺寸规范与装配逻辑，将整体结构拆分为瓶身主体、瓶口密封法兰环、螺纹连接内塞、安全锁扣环四个独立建模单元，各单元单独完成曲面建模、结构细节刻画后再进行虚拟装配校验，确保各部件配合间隙符合注塑生产的公差要求。瓶身主体采用光滑圆柱曲面建模，瓶肩位置做圆弧过渡处理，避免应力集中的同时提升握持手感，材质设置为半哑光医用级乳白色塑料，渲染时调整材质粗糙度参数模拟真实塑料瓶的微磨砂质感，避免过度反光影响结构展示。瓶口位置采用宽颈螺纹连接结构，建模时精准刻画螺纹的牙距、牙高与旋合行程，配套的蓝色密封法兰环建模时做了加宽凸缘设计，凸缘与瓶肩的贴合面设置微凸密封筋结构，装配后可通过过盈配合实现第一层密封，阻断外界水汽、灰尘进入瓶内。红色内塞组件与瓶口内壁做锥面配合建模，内塞外侧设置多道环形密封棱，旋合后可紧密贴合瓶口内壁，实现第二层密封防护。黄色安全锁环为独立的安全锁结构，建模时设计了与法兰环、内塞配合的卡扣点位，装配后锁环可卡入螺纹旋合的止退点位，非破坏性开启无法旋开内塞，实现儿童安全锁的防护功能，同时锁环与法兰环的贴合面可进一步压紧密封面，强化整体保鲜密封效果。渲染阶段采用柔和的漫反射光源，分别为不同组件赋予区分度明显的材质色彩，既清晰展示各部件的独立结构，也直观呈现装配后的整体效果，建模过程中预留了多色彩适配的参数接口，可根据不同药品品类的视觉识别需求快速调整各部件的配色方案，整体结构兼顾密封性能、安全防护性能与生产可行性，可直接用于注塑模具开发的结构参考。
