交通运输用叉形轮毂连接构件设计

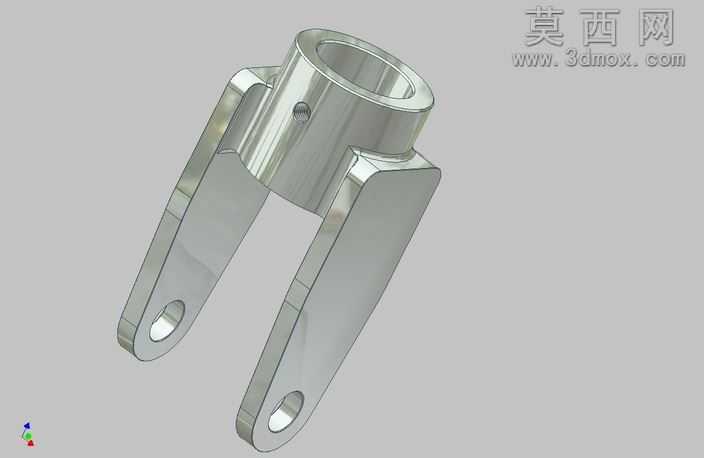

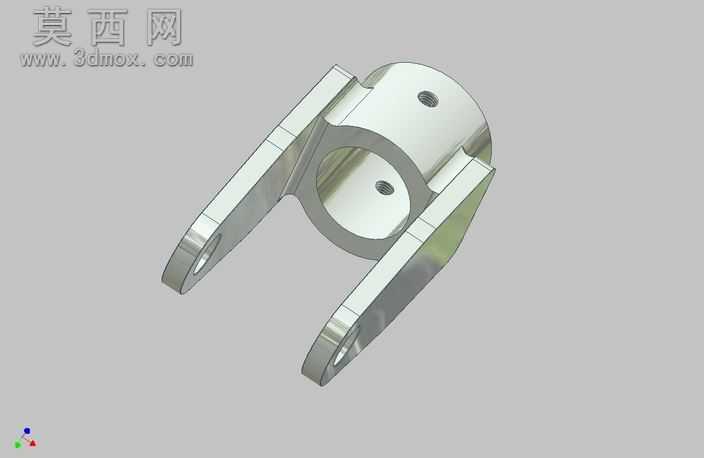

该三维模型为交通运输领域配套的叉形轮毂连接构件，建模阶段采用主流三维机械设计软件完成全参数化构建，全程遵循机械加工工艺合理性原则，对零件的每一处结构尺寸都做了工艺适配校验。建模过程中首先搭建主体基准轴与基准面，先完成上部圆柱套筒主体的特征构建，套筒内壁做了高精度同轴度约束，保证后续装配时与转轴的配合精度，套筒侧壁预留的定位小孔采用沉孔结构设计，既可以容纳紧固件头部避免装配干涉，也能提升连接的防松性能。下部的双叉臂结构采用对称布局设计，两个叉臂的安装孔做了同轴度严格约束，孔位边缘做了圆角过渡处理，避免应力集中导致的零件疲劳损坏，叉臂与上部套筒的衔接位置采用大圆弧过渡结构，通过曲面放样、实体合并的建模方式保证衔接处的结构强度，避免直角衔接带来的应力断裂风险。材质渲染阶段选用金属合金钢材质，赋予模型高反光的金属抛光质感，对零件的棱边做了微小倒角的渲染处理，还原真实机加工零件的边缘特征，同时通过环境光遮蔽效果凸显零件的结构层次，清晰展现各部分的结构衔接关系。设计思路上围绕轮毂连接的实际工况展开，该构件承担轮毂与悬挂结构之间的连接传力作用，因此整体结构在保证连接强度的前提下做了轻量化优化，叉臂部位采用等强度设计，在受力较大的衔接位置适当增加壁厚，受力较小的部位做了壁厚减薄处理，在满足载荷要求的同时降低零件自重。模型的所有特征都保留了可编辑参数，方便后续根据不同的装配需求调整尺寸，适配不同规格的轮毂安装场景，各安装孔的尺寸、套筒的内径长度、叉臂的开合间距都设置了可驱动参数，修改参数即可快速生成适配不同工况的衍生型号，大幅提升后续设计迭代的效率。模型的结构完全符合机械加工的工艺要求，不存在倒扣、无法脱模或者无法进刀的不合理结构，既可以用于后续的有限元受力仿真分析，也可以直接导出加工图纸用于实际生产制造。
