双导杆式气动执行夹持作业机构

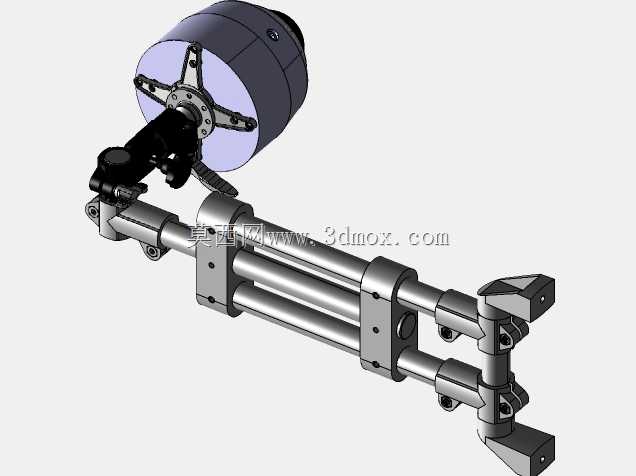

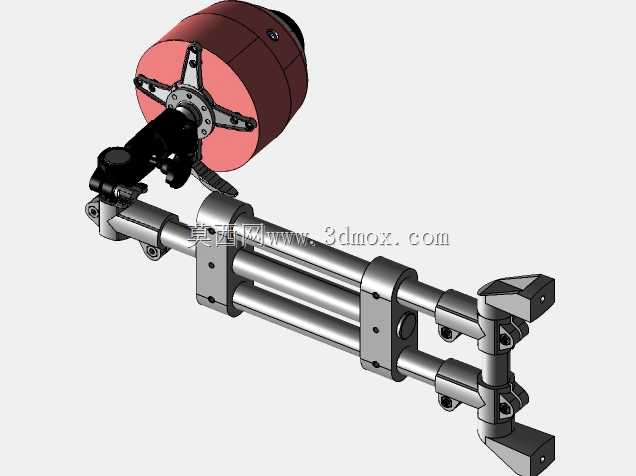

　　这套夹持作业机构的核心执行逻辑依托双平行导杆的刚性支撑实现，区别于单杆气缸易出现的活塞杆受径向力偏转问题，两根平行布置的光轴导杆贯穿前后安装座，配合直线轴承实现低阻尼的直线往复运动，导杆与气缸活塞杆平行度公差控制在0.02mm以内，避免运动过程中出现卡滞、爬行问题。前端的夹持执行端采用夹爪式结构，夹爪的开合动作由独立的小型气动驱动单元控制，夹爪与工件接触的夹持面做了防滑齿形处理，针对圆柱类、盘类工件的夹持场景做了适配，夹持力可通过驱动端的气压调节实现0-120N范围的无级调整，适配不同材质、不同重量工件的夹持需求，不会出现夹伤工件表面或者夹持力不足导致工件脱落的问题。

　　从安装适配角度看，机构的后端安装法兰做了标准化的安装孔位设计，可直接适配主流工业机器人末端法兰、直线滑台滑块安装面以及专机的固定工位安装板，安装孔位采用十字对称布置，允许根据实际走线、走管需求调整机构的周向安装角度，安装面的平面度公差控制在0.01mm以内，保证安装后导杆运动方向与安装基准面的垂直度要求。机构整体的径向最大轮廓尺寸控制在120mm以内，轴向总行程可根据实际作业需求做100-300mm范围的选型适配，在紧凑的安装空间内也能完成布置，不会与周边的工装、输送线体产生运动干涉。

　　在实际生产场景中，这类机构常应用在自动化生产线的工件上下料工位、工件转序搬运工位以及装配工位的工件定位夹持环节，比如在机加工自动线中，可安装在桁架机械手的末端，完成车床、加工中心工位的毛坯上料、成品下料作业，双导杆的结构可承受工件夹持时产生的偏载力矩，即便工件重心偏离机构轴线一定距离，也能保证运动过程的平稳性，不会出现导杆变形、机构抖动的问题。在装配作业场景中，该机构可搭配位移传感器使用，实现工件的精准插接、压装作业，导杆的运动重复定位精度可控制在0.03mm以内，满足精密装配的位置精度要求。

　　设计过程中，针对气动元件的走线走管做了集成化处理，驱动夹爪的气管沿导杆侧方的走线槽布置，避免运动过程中气管与周边部件产生摩擦、拉扯，气管采用耐弯折的PU材质，可承受百万次以上的往复弯折不会出现漏气问题。机构的所有金属结构件均采用硬质阳极氧化处理的铝合金材质，在保证整体结构刚性的前提下，将整体重量控制在1.8kg以内，降低对搭载平台的负载要求，运动部件的连接位置均采用防松螺丝紧固，长期高频往复运动下不会出现连接件松动的问题。夹爪部分采用快换式结构设计，无需拆解整个机构即可快速更换不同规格的夹爪，适配不同外形尺寸的工件夹持需求，换型时间可控制在5分钟以内，适配多品种小批量的柔性生产场景。

　　从运动特性来看，该机构的直线运动速度可通过进气端的节流阀实现0.1-0.5m/s范围的调整，两端带液压缓冲结构，运动到行程端点时不会产生刚性冲击，降低运动过程中的噪音，同时也能延长机构的使用寿命。夹爪的开合行程可根据工件尺寸做调整，最大开合距离可达40mm，可适配直径10-35mm范围的盘类、轴类工件夹持，针对异形工件还可定制适配的夹爪指型，拓展机构的适用范围。在日常维护方面，直线轴承位置预留了注油孔，可定期加注润滑脂降低运动磨损，无需整体拆解即可完成日常保养工作，降低产线的维护成本与停机维护时间。
