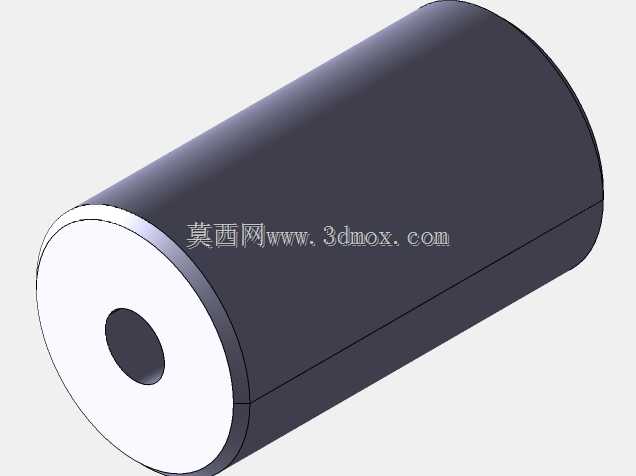

带中心通孔的同轴套筒类机械构件

　　这类带中心通孔的同轴套筒构件，在各类传动、支撑、导向类机械结构中应用十分广泛，小到小型自动化设备的导向衬套，大到重型工程机械的轴类防护套，都能见到这类结构的身影。从实际使用场景来看，这类构件常套设于传动轴、导向杆外侧，一方面可以为轴类零件提供径向支撑，抵消轴系运转过程中产生的径向载荷，避免轴件直接与安装基座接触产生磨损；另一方面可以作为隔套使用，对轴上装配的齿轮、轴承、链轮等传动零件进行轴向定位，限定各传动件的安装位置，防止传动件在运转过程中出现轴向窜动，保障传动系统的运行精度。

　　在功能特性设计上，这类套筒采用同轴等外径的圆柱外形，外圆面可与安装基座的内孔实现过渡配合，装配后能够保证自身与安装基准的同轴度，避免出现偏心问题；中心通孔的尺寸根据配套穿过的轴件直径设计，通常采用间隙配合或小间隙过渡配合，既保证轴件能够顺利穿入，又能控制配合间隙在合理范围内，避免间隙过大导致轴系运转时出现晃动。套筒的壁厚根据实际承载需求确定，若应用在重载工况下，会适当增加壁厚提升构件的径向抗变形能力，若应用在轻载、需要控制整体重量的场合，则会在保证结构强度的前提下适当减小壁厚，降低材料消耗与整体重量。

　　从设计思路层面来说，这类构件的建模逻辑并不复杂，但需要重点把控几个核心尺寸的公差配合要求。首先是内外圆柱面的同轴度，这是这类套筒零件最核心的形位公差要求，若同轴度偏差过大，装配后会导致轴件出现别劲、卡滞问题，严重时还会加剧轴件与套筒的磨损，缩短整套机构的使用寿命；其次是两端面的平行度以及端面与内外圆柱轴线的垂直度，当套筒作为轴向定位零件使用时，端面的形位公差会直接影响被定位传动件的安装精度，若端面倾斜，会导致传动件安装后出现偏摆，影响传动平稳性。在建模过程中，通常先绘制端面的二维草图，通过拉伸命令生成整体实体，再对两端面进行倒角处理，去除锐边毛刺，既方便装配时的导入，也能避免安装过程中锐边划伤操作人员或配合零件表面。

　　关于外形尺寸与安装边界，这类套筒的长度尺寸根据实际安装空间的轴向距离确定，需要保证装配后套筒两端能够分别抵靠在对应的定位面上，不会出现轴向窜动的间隙，同时也不能过长导致装配时出现顶死、零件无法安装到位的问题。外圆直径需要与安装基座的内孔尺寸匹配，配合公差根据使用场景选择，若需要套筒固定在基座内不随轴转动，可选择稍紧的过渡配合，若需要套筒随轴一同转动，则需要调整配合关系，保证外圆与基座内孔之间留有合适的转动间隙。中心通孔的直径需要比配套轴件的直径大0.02-0.1mm不等，具体间隙值根据轴的运转速度、载荷大小确定，高速运转的工况下需要适当放大间隙，避免热胀冷缩导致轴与套筒抱死，重载低速工况下可适当减小间隙，提升支撑稳定性。在实际安装时，这类套筒不需要额外的复杂固定结构，依靠配合面的摩擦力以及两端相邻零件的轴向抵靠即可实现固定，装配流程简单，后期维护更换也十分便捷，当套筒内孔出现磨损后，只需更换新的套筒即可，无需更换整根轴件或安装基座，能够大幅降低设备的维护成本。

　　在不同的应用场景下，这类套筒的材质选择也会有所区别，常规工况下多采用45号钢经调质处理，具备足够的强度与耐磨性；若应用在有腐蚀介质的环境中，会选择不锈钢材质提升抗腐蚀能力；若应用在需要降低摩擦系数的导向场合，还会在套筒内孔镶嵌铜合金衬层或者采用自润滑材质，进一步提升耐磨性能，延长使用寿命。这类结构看似简单，却是机械传动系统中不可或缺的基础零件，其尺寸精度、形位公差的设计合理性，会直接影响整套设备的运行稳定性与使用寿命，在建模与选型过程中需要结合实际工况逐一核对各项参数，不能因为结构简单就忽略细节要求。
