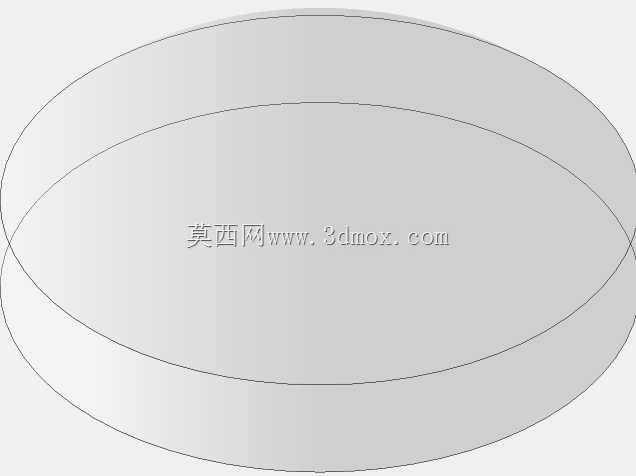

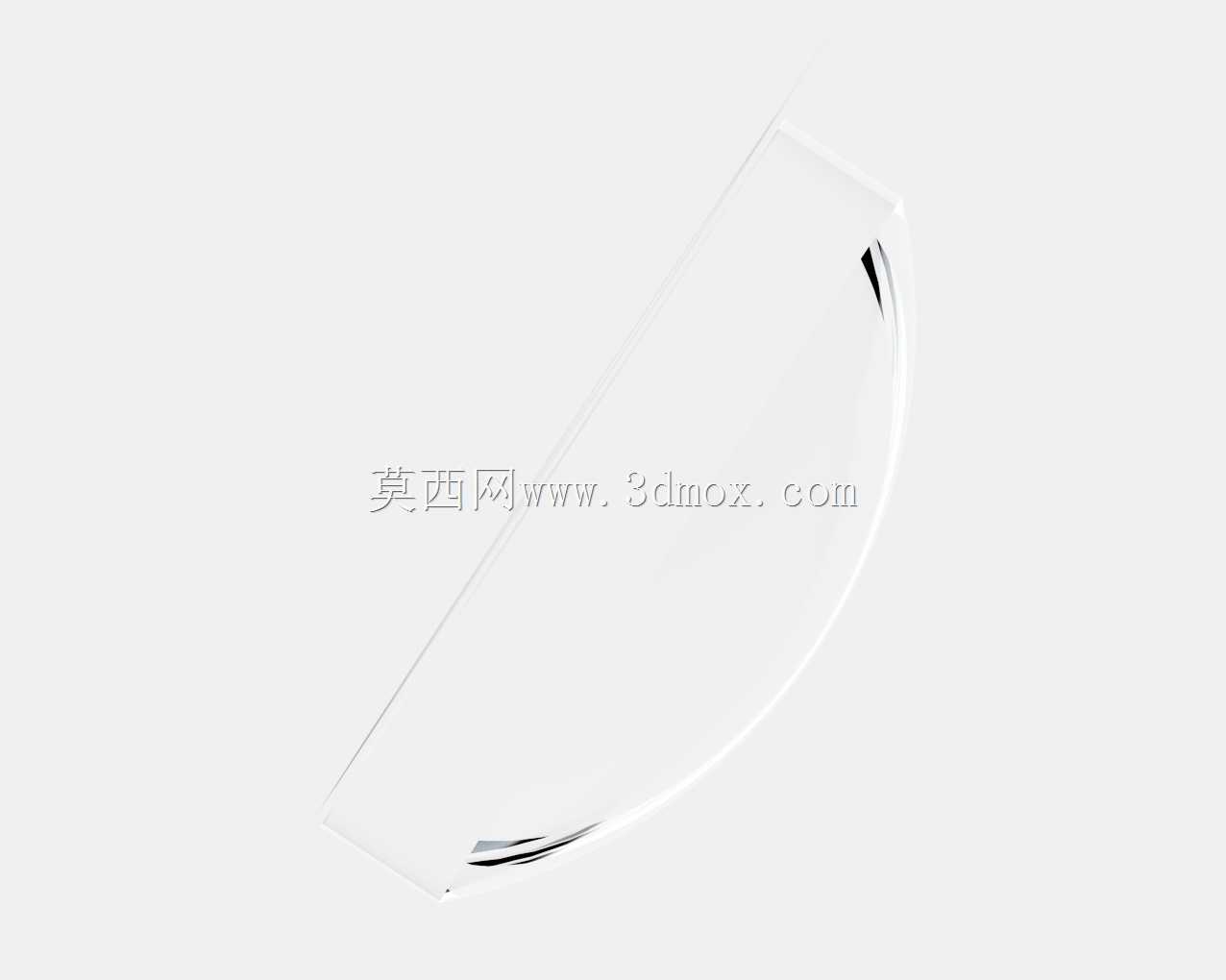

直径9mm平凸光学透镜结构设计

　　在光学检测设备、小型激光模组、消费类光学成像模组的结构搭建环节，这类小尺寸平凸透镜是光路系统里极为常见的基础透光聚光元件，日常选型和建模过程中，需要兼顾光学性能匹配与结构安装的适配性。这款平凸透镜的平面侧与凸面侧分工明确，平面侧通常朝向光路中的像方或者需要对接安装基准的位置，凸面侧承担主要的光线偏折作用，能够将平行入射的光线汇聚到预设的焦点位置，也可以将点光源发出的发散光线调整为平行光输出，适配不同光路的传输需求。从结构设计的角度出发，9mm的外径尺寸属于小型光学元件的常用规格，这类尺寸的透镜大多应用在空间受限的紧凑型光学设备中，比如手持扫码设备的成像光路、小型激光指示器的准直结构、微型光谱仪的入射光调整单元，在这些场景里，透镜的安装空间往往被压缩到毫米级，外径的公差控制会直接影响压圈、镜座等固定结构的装配松紧度，建模时需要预留合理的安装间隙，避免压装过程中透镜受到额外的机械应力产生隐裂，影响光学性能甚至出现碎裂的情况。设计这类透镜的三维结构时，首先要明确凸面的曲率参数与焦距的对应关系，曲率半径的取值需要匹配选定的光学材料折射率，确保光线经过透镜后的偏折角度符合光路设计的预设要求，同时要注意透镜边缘的厚度控制，边缘厚度不能过薄，否则在加工和装配过程中容易出现崩边问题，也不能过厚导致整体重量增加、透光路径变长带来不必要的光损。平凸透镜的平面侧在建模时需要保证平面度符合安装基准的要求，很多场景下平面侧会直接贴合在镜座的定位台阶面上，

　　平面度不足会导致透镜安装后出现倾斜，直接造成光路偏移，出现成像畸变、聚光位置偏差等问题。在实际的设备装配场景中，这类小尺寸平凸透镜的固定方式通常有两种，一种是采用压圈旋紧的方式，将透镜夹持在镜座的内台阶和压圈之间，这时候透镜的外径需要和镜座的内孔做间隙配合，配合间隙通常控制在零点零几毫米的级别，既要保证透镜可以顺利放入镜座，又不能间隙过大导致透镜在镜座内出现径向晃动；另一种是采用光学胶粘接的方式，将透镜的平面侧粘接在固定基座上，这种固定方式需要在建模时预留粘接的溢胶空间，避免胶层溢出到透镜的有效通光面上，影响光线的透过率。从应用场景的适配性来看，9mm外径的平凸透镜可以覆盖多数小型光学设备的需求，比如在小型可见光激光模组中，

　　这类透镜可以将激光二极管发出的发散光束准直为平行光束，提升激光的传输距离和光斑均匀性；在桌面级的条码扫描设备中，透镜可以将条码表面的反射光线汇聚到图像传感器的感光面上，提升扫码的识别速度和准确率；在小型的光学检测探头中，透镜可以将检测光源的光线聚焦到被测物体表面，提升检测区域的光照强度，保障检测信号的稳定性。建模过程中还需要考虑透镜的倒角设计，透镜的两个边缘都需要做微小的倒角处理，一方面是去除加工过程中产生的锐边，避免装配时划伤操作人员或者镜座的配合面，另一方面也可以引导透镜顺利装入镜座，减少装配时的卡滞问题。很多初次接触光学元件结构设计的工程师，容易忽略透镜的有效通光口径，实际建模时要明确，透镜的外径并不等同于有效通光范围，

　　边缘区域因为固定结构的遮挡、加工时的面型精度偏差，通常不纳入有效通光区域，设计镜座的内孔通光尺寸时，要保证有效通光范围内没有结构遮挡，避免出现光路拦光的问题，导致光通量下降、成像边缘出现暗角。另外，这类平凸透镜的凸面在装配时要注意避免和其他结构件发生接触，凸面是实现光线偏折的核心工作面，一旦出现划伤、磕碰，会直接导致光线散射，影响整个光路的性能，所以在结构布局时，凸面一侧要预留足够的安全空间，和相邻的光学元件、结构件之间保持合理的间隙，即使存在装配误差，也不会接触到凸面的工作区域。在不同的应用场景下，对透镜的厚度要求也有差异，如果是应用在振动较强的设备上，比如工业现场使用的便携式检测设备，透镜的中心厚度可以适当增加，提升透镜的抗冲击性能，避免设备跌落、振动时透镜出现碎裂；如果是应用在对重量要求极为严苛的消费类电子产品中，可以在保证结构强度和光学性能的前提下，适当减小中心厚度，降低元件的整体重量，适配产品的轻量化设计需求。
