光学设备用9毫米直径透镜固定支架

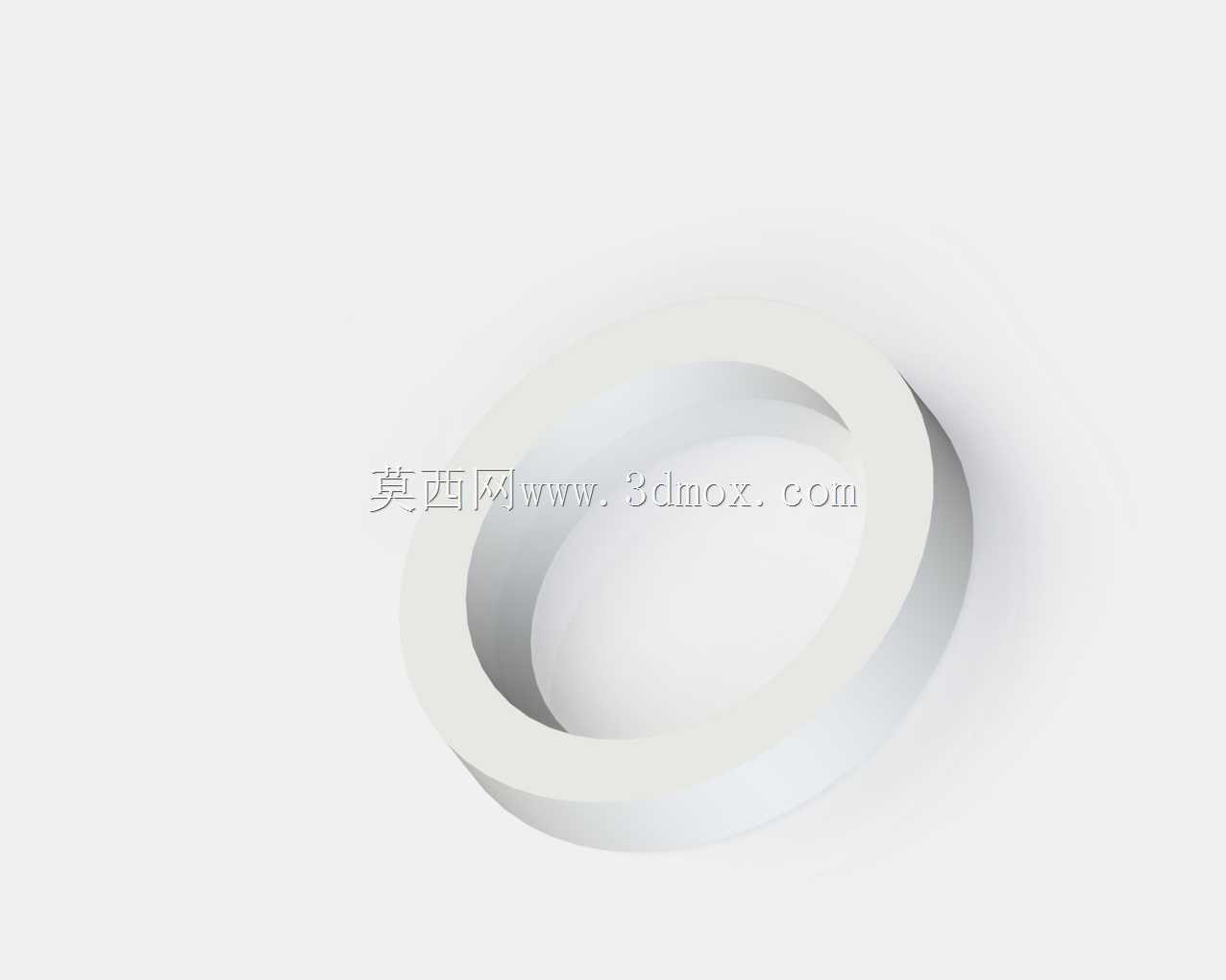

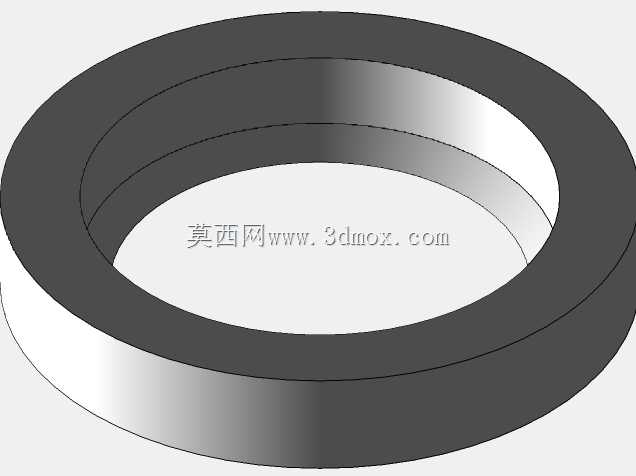

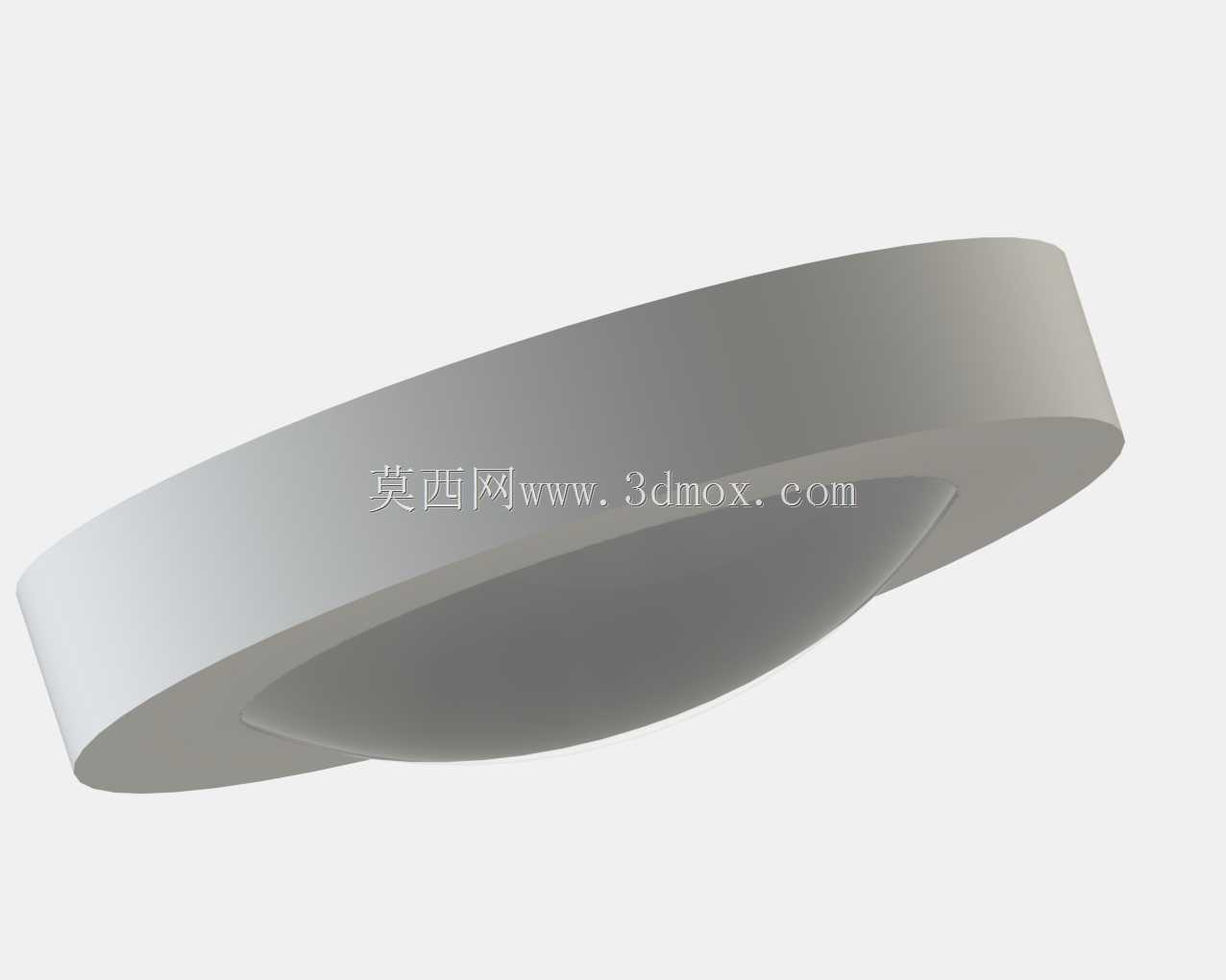

　　在光学检测、显微成像、小型光电传感设备的结构搭建环节，透镜的固定精度直接决定整个光路的同轴度表现，这类小直径透镜的固定件往往容易被结构设计人员忽略，却会在后期光路调试阶段带来大量的校准工作量。这款适配9毫米直径镜头的透镜支架，就是针对小型光学模组的紧凑安装需求设计的，区别于传统压圈式透镜固定结构需要额外加工镜筒内螺纹的复杂工艺，这款支架采用一体化环形承托结构，不需要额外搭配锁紧压圈，就能完成透镜的径向定位与轴向限位。

　　从实际使用场景来看，这类支架常应用在便携式光谱仪、工业视觉读码镜头、小型激光发射模组的光路搭建中，这类设备的内部安装空间往往被电路板、光源模块挤占，留给光学组件的安装边界十分有限，支架的环形结构在保证透镜安装同轴度的前提下，尽可能压缩了自身的径向占用尺寸，不会遮挡透镜的有效通光孔径，也不会和周边的电路板元器件、光源固定座产生安装干涉。设计阶段首先确定的是透镜的安装基准面，支架的内侧承托台阶深度按照常规9毫米直径光学透镜的边缘厚度做了适配，台阶的内径公差控制在小间隙配合范围，既可以保证透镜能够顺利嵌入安装，不会因为过盈配合挤压透镜边缘产生应力碎裂，也不会因为间隙过大导致透镜安装后出现径向偏移，影响光路的同轴精度。

　　支架的外侧环形端面做了均匀的壁厚设计，整个零件采用对称式环形结构，没有额外的突出安装耳，在实际装配时，可以根据设备内部的空间布局，选择点胶固定、外侧套圈压紧或者径向顶丝固定的多种安装方式，不需要在支架本体上额外加工安装孔位，给不同设备的结构适配留出了足够的调整空间。考虑到光学组件的安装往往需要配合光路做轴向位置微调，这款支架的外侧圆柱面做了较高的表面光洁度处理，当支架嵌入设备的镜筒安装孔时，可以顺畅地沿轴向滑动调整位置，调整到合适的焦距位置后再做锁紧固定，不会因为表面粗糙出现卡滞，影响调试效率。

　　从安装边界尺寸来看，支架的整体外径控制在比透镜直径大出合理壁厚的范围，不会因为壁厚过薄导致结构强度不足，在日常装配、设备运输过程中受到轻微外力冲击时，不会出现变形导致透镜移位，也不会因为壁厚过大额外占用宝贵的设备内部空间。支架的轴向总长度经过优化，在完全承托透镜边缘的前提下，尽可能缩短轴向尺寸，避免支架延伸到光路范围内产生杂散光反射，影响光学成像的质量。和传统的多件组合式透镜固定结构相比，这款一体化支架不需要拆分多个零件加工，也不需要在装配时调整多个零件的配合间隙，单个零件就能完成透镜的固定支撑，既减少了加工环节的工序数量，也降低了装配阶段的累计误差，对于批量生产的小型光学设备来说，能够有效提升装配效率，降低结构件的综合成本。

　　在实际选型应用时，设计人员只需要确认所使用的透镜直径为9毫米，且设备内部预留的环形安装空间能够匹配支架的外径尺寸，就可以直接选用，不需要再单独定制镜筒固定结构，能够大幅缩短光学设备的结构开发周期。支架的结构没有复杂的异形曲面，不管是采用机加工方式做小批量打样，还是采用注塑方式做批量生产，都有较好的工艺适配性，不会出现加工难度过高导致的良率问题。针对不同的使用环境，还可以根据实际需求选择不同的材料做表面处理，比如在有杂散光抑制需求的场景下，可以对支架做发黑消光处理，避免支架内壁反射光线产生眩光；在有轻量化需求的便携设备场景下，可以选用轻质铝合金或者工程塑料材质加工，降低整个光学模组的重量。
