多输出直流电压源电路板结构设计

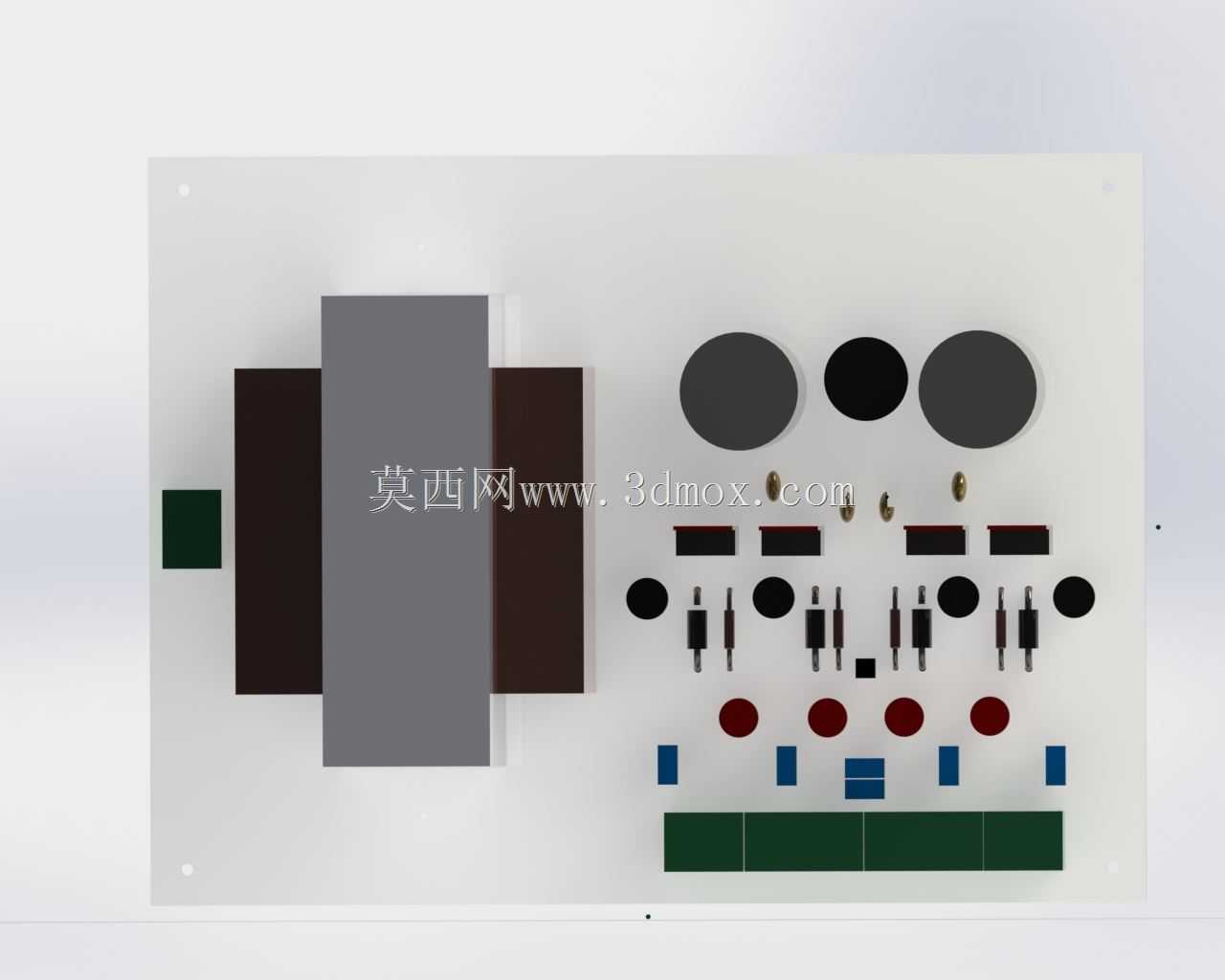

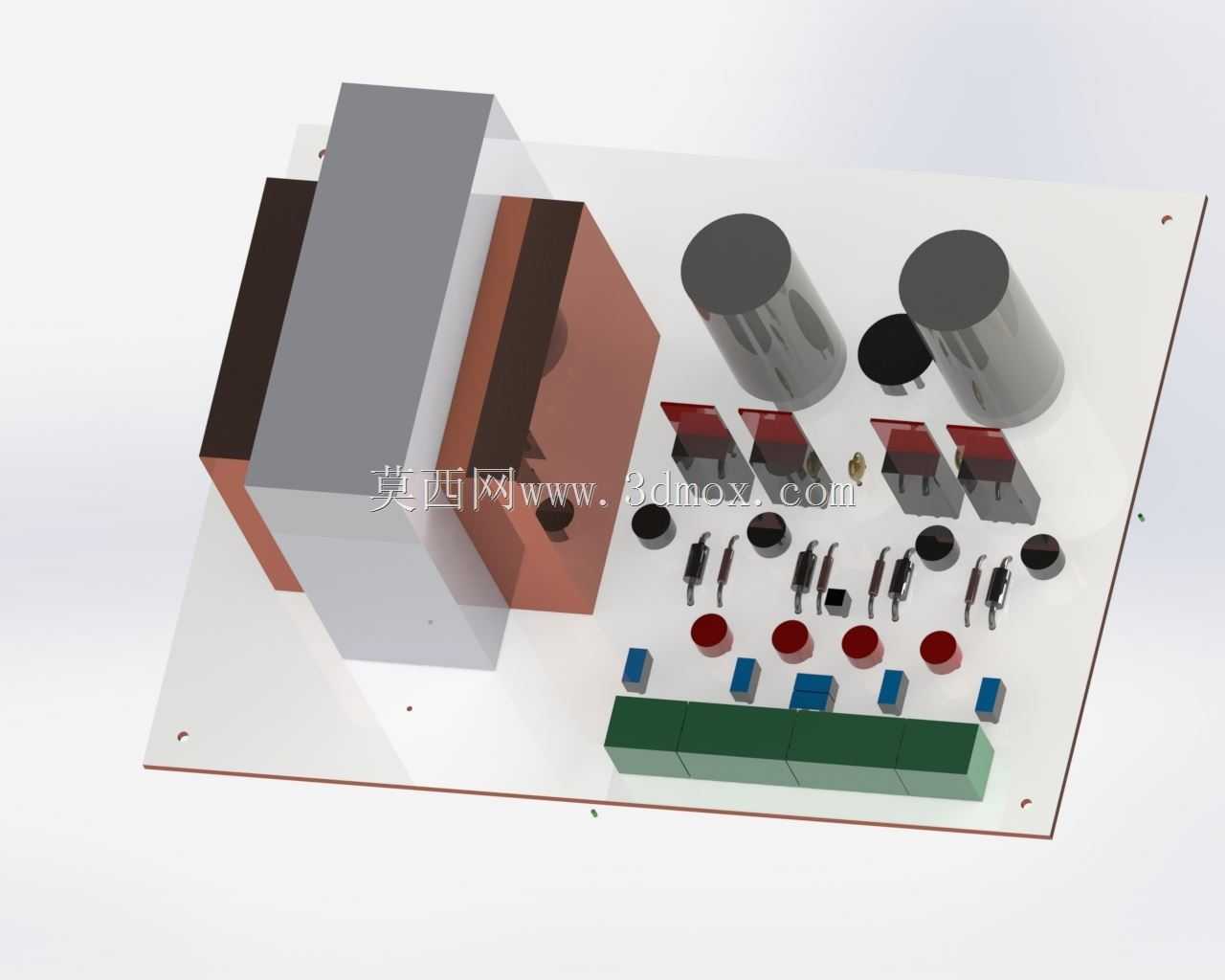

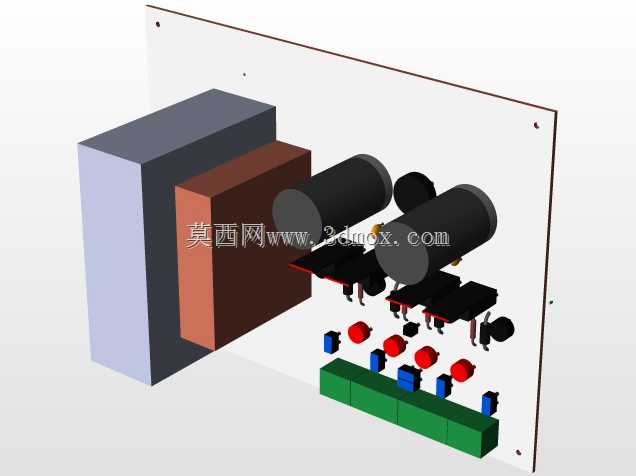

　　在工业测控、实验台架搭建以及小型嵌入式设备集成场景里，多档位直流供电的电源模块始终是系统稳定运行的核心支撑部件，这款多输出电压源电路板的设计，完全围绕常规工业小功率设备的供电需求展开，覆盖+15V、+5V、接地、-5V、-15V五个常用电位输出，能够直接匹配运算放大器电路、传感器信号调理模块、数字逻辑芯片以及小型模拟执行器件的供电要求，省去了外接多组独立电源的布线麻烦。从板件布局逻辑来看，设计阶段优先考虑了不同电位回路的抗干扰需求，大尺寸滤波电容布置在板件上部区域，紧邻输入侧的接线位置，能够第一时间滤除输入侧的纹波干扰，避免电源噪声串入后端敏感的模拟供电回路；整流二极管、限流电阻以及功率调整器件按照电流流向依次排布，

　　缩短了大电流回路的走线长度，减少了线路压降带来的输出偏差，同时不同电位的走线之间预留了足够的电气间隙，避免高压差位置出现爬电风险。板件的安装边界设计充分考虑了通用设备的安装兼容性，四个角预留了标准的安装固定孔位，能够直接适配常规的电气安装导轨配套的固定支架，也可以通过铜柱直接固定在设备内部的绝缘安装板上，板件整体厚度采用常规PCB板材的标准厚度，接插件的引脚伸出长度控制在合理范围，不会和设备内部的其他结构件产生干涉。从功能实现层面，不同输出回路的载流能力做了差异化设计，+5V回路主要面向数字芯片供电，预留了相对更宽的走线宽度，能够承载更大的持续电流，满足多块数字板卡同时供电的需求；正负15V回路主要面向模拟运算器件供电，

　　在走线布局上做了对称处理，保证正负电源的内阻一致性，减少运算电路的零点偏移问题；接地回路采用了大面积铺铜设计，既能够降低接地阻抗，也能为板上的发热器件提供一定的散热辅助，避免长时间工作时器件温度过高导致参数漂移。设计过程中还充分考虑了后期调试维护的便利性，每个输出回路的关键测试点都预留了探针接触位置，调试时不需要拆除板件就能直接测量各点电位，元件排布避开了安装孔位的受力区域，固定螺丝锁紧时不会对板上的贴片元件产生挤压应力，降低了组装过程中元件损坏的概率。板上的元件高度做了统一管控，最高的电解电容元件高度不超过板件上方的预留安全空间，在装入封闭壳体时不会和壳体内壁产生碰撞，不同高度的元件按照从高到低的顺序排布，

　　波峰焊接时能够减少阴影效应导致的虚焊问题，提升批量生产时的焊接良品率。对于需要搭建小型测试系统的工程师来说，这款电路板的结构设计可以直接作为电源模块的设计参考，不需要重新调整元件布局和安装尺寸，就能快速集成到自制的测试设备或者小型工业控制装置内部，各输出回路的参数冗余量足够应对常规小功率负载的波动需求，不会因为短时的电流冲击导致输出电压掉电。
