电源输入用C14品字插座结构设计

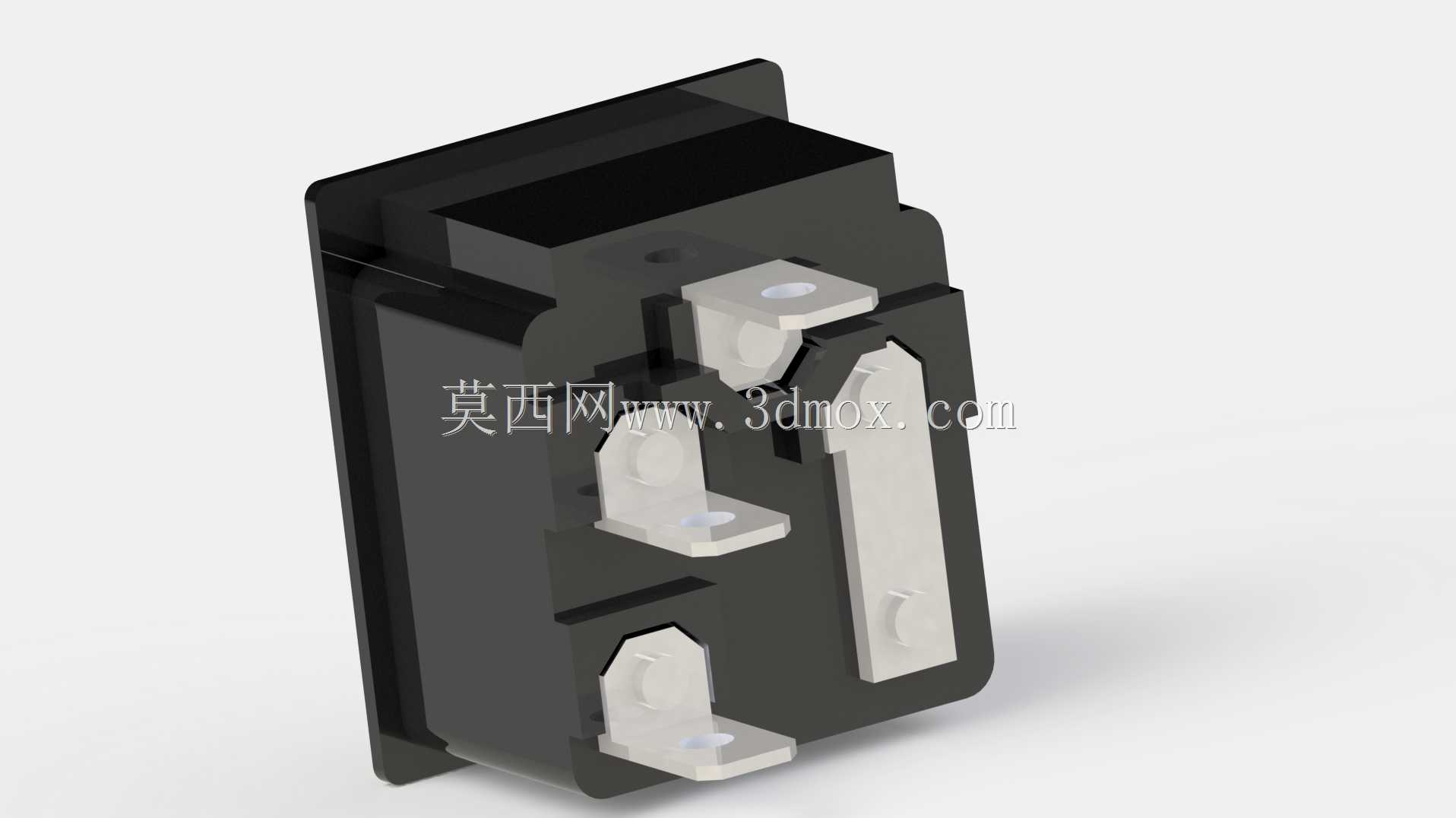

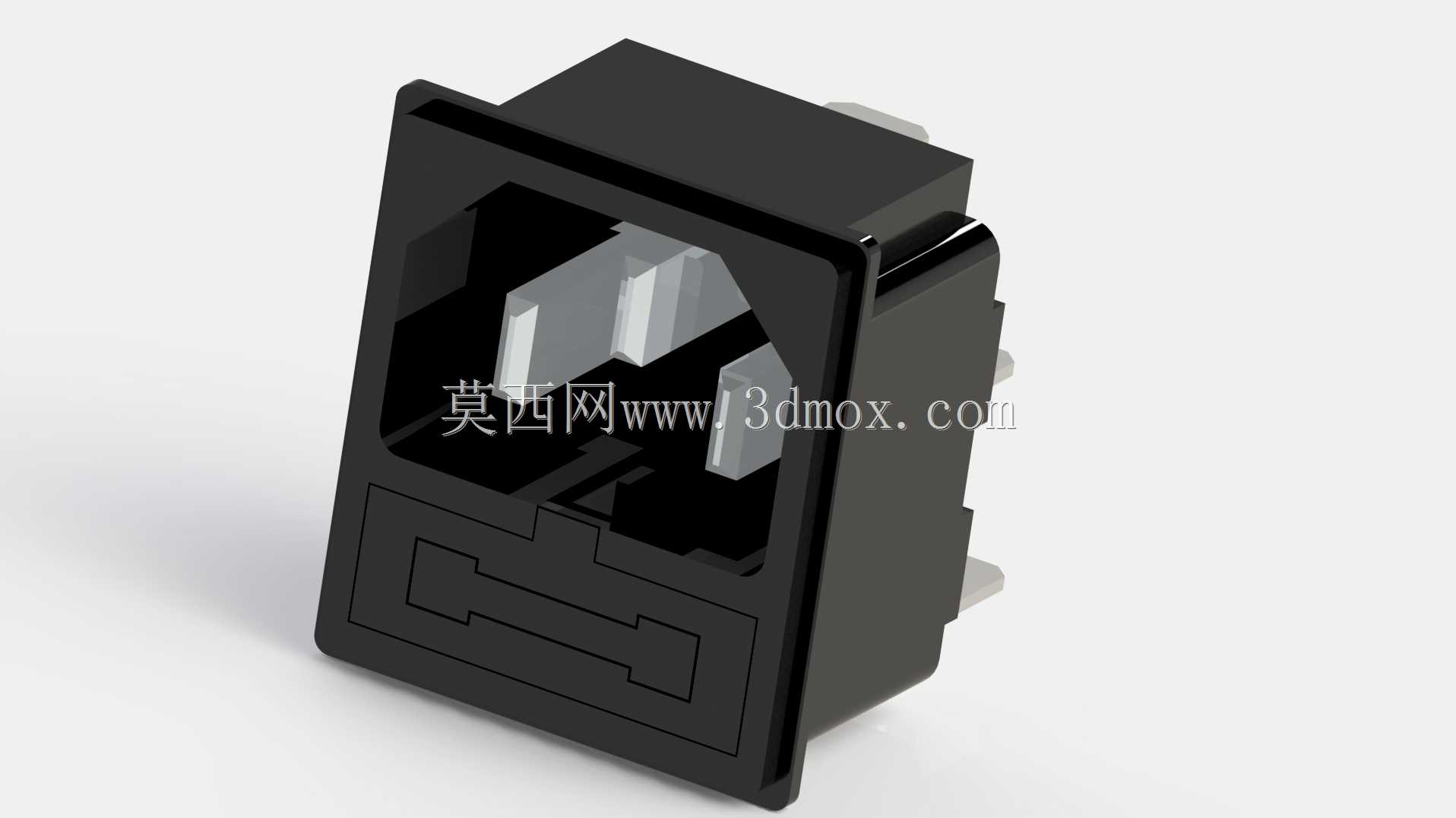

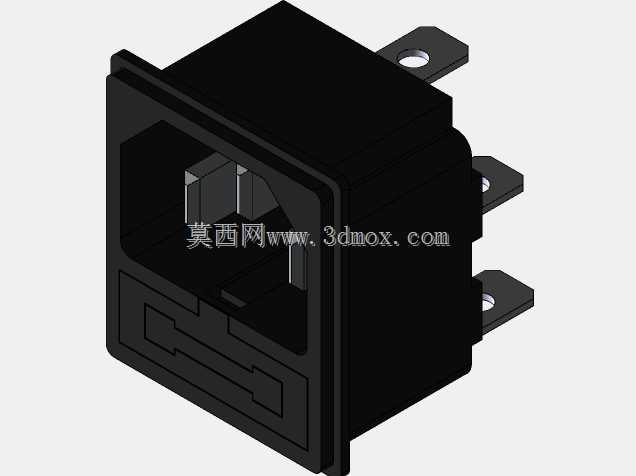

这款C14连接器是AC电源输入场景里应用极广的接插部件，日常在台式电脑主机、服务器机箱、工业控制设备、小型家电、医疗仪器的电源输入端口都能见到它的身影，承担着将外部市电安全导入设备内部电源模块的核心作用，是强电接入设备的第一道物理连接节点。从实际选型适配的角度看，这类连接器的安装边界需要严格匹配设备面板的开孔尺寸，常规同规格产品的面板嵌入部分多采用卡扣式固定结构，不需要额外螺丝锁紧就能卡在厚度1-2mm的金属或塑料面板上，安装时只需在面板上开出对应尺寸的矩形开孔，将连接器从面板外侧推入即可完成固定，装配效率很高，适合批量生产的设备使用。从功能特性上看，这款连接器的三个插片分别对应火线、零线、接地极，接地插片的长度略长于另外两个载流插片，这个设计细节是为了保证插拔过程中接地线路优先接通、最后断开，即使设备出现漏电情况也能通过提前接通的接地线路将电流导走，避免操作人员发生触电风险，完全符合强电接插件的安全设计规范。插片本身采用导电性能优异的铜合金材质冲压成型，表面做镀镍处理，既可以降低接触电阻减少通电发热，也能在长期使用过程中抵御氧化，避免接触不良导致的打火、温升过高问题。设计这类接插件的时候，首先要保证插片的位置度公差控制在合理范围内，不然会出现和配套C13插头对插时卡滞、插不进或者接触松垮的问题，插片与内部塑胶基座的结合要做防退结构，避免多次插拔后插片出现松动移位。塑胶基座部分选用耐温阻燃的工程塑料材质，能够承受插头插拔时的机械应力，同时在设备内部出现异常温升时不会熔融起火，满足电气安全的阻燃等级要求。连接器背部的接线端采用焊片式结构，既可以直接焊接导线，也能搭配快速插簧实现免焊接线，适配不同生产场景的装配工艺需求，接线端之间设置有隔离筋，防止不同极性的导线因为毛刺、焊锡溢出造成短路问题。在实际设备结构设计时，选用这款连接器需要预留足够的插拔操作空间，连接器背部要留出接线的弯折半径，避免导线被挤压后绝缘层破损，同时要注意连接器周边不要布置发热量大的元器件，防止长期高温烘烤加速塑胶部件老化，缩短使用寿命。
