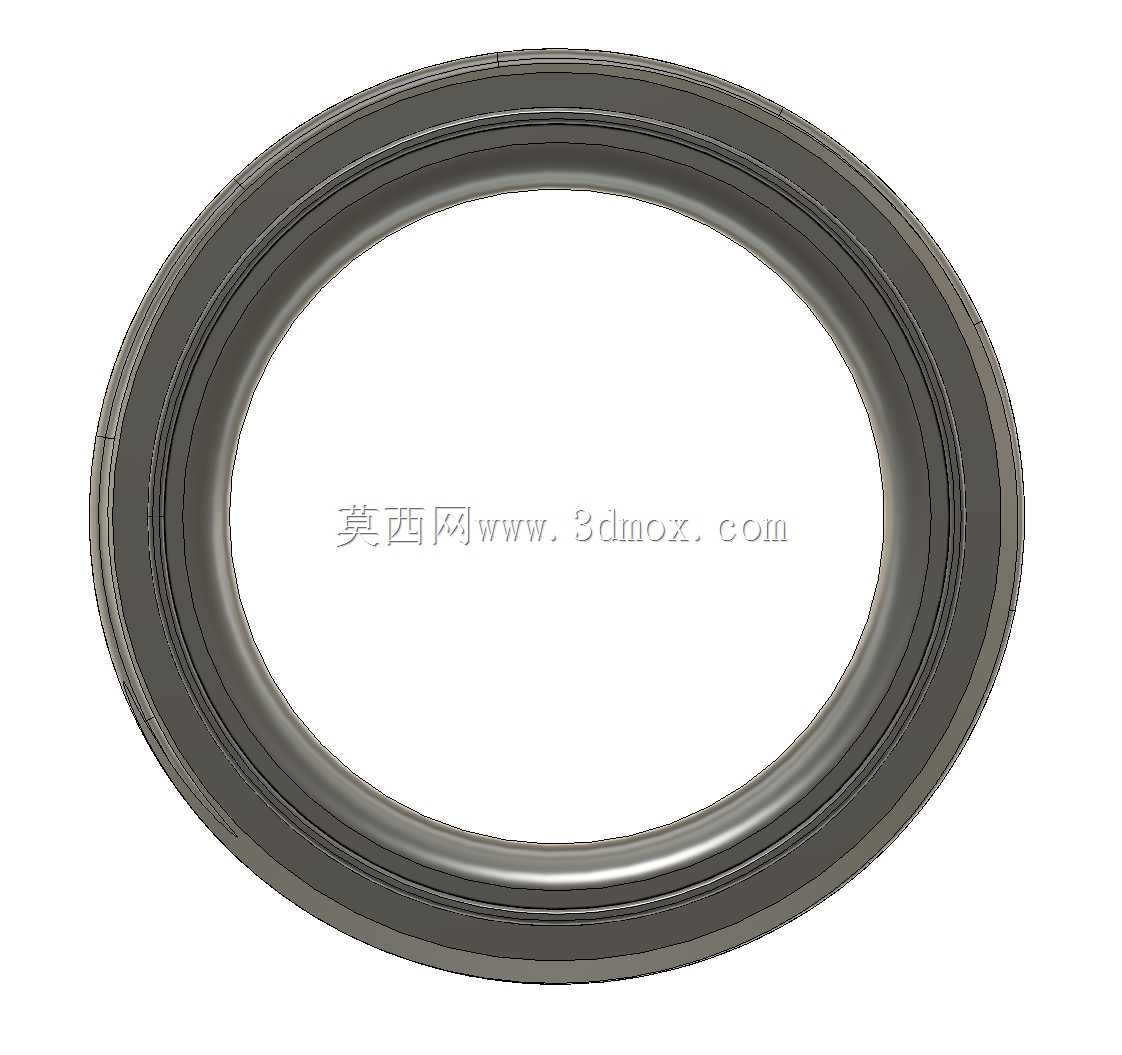

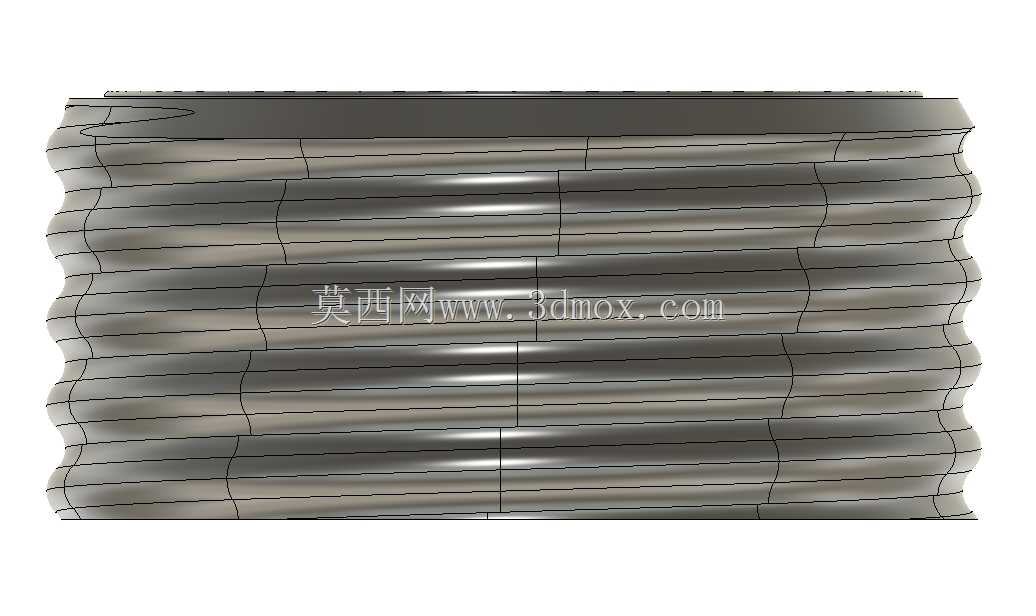

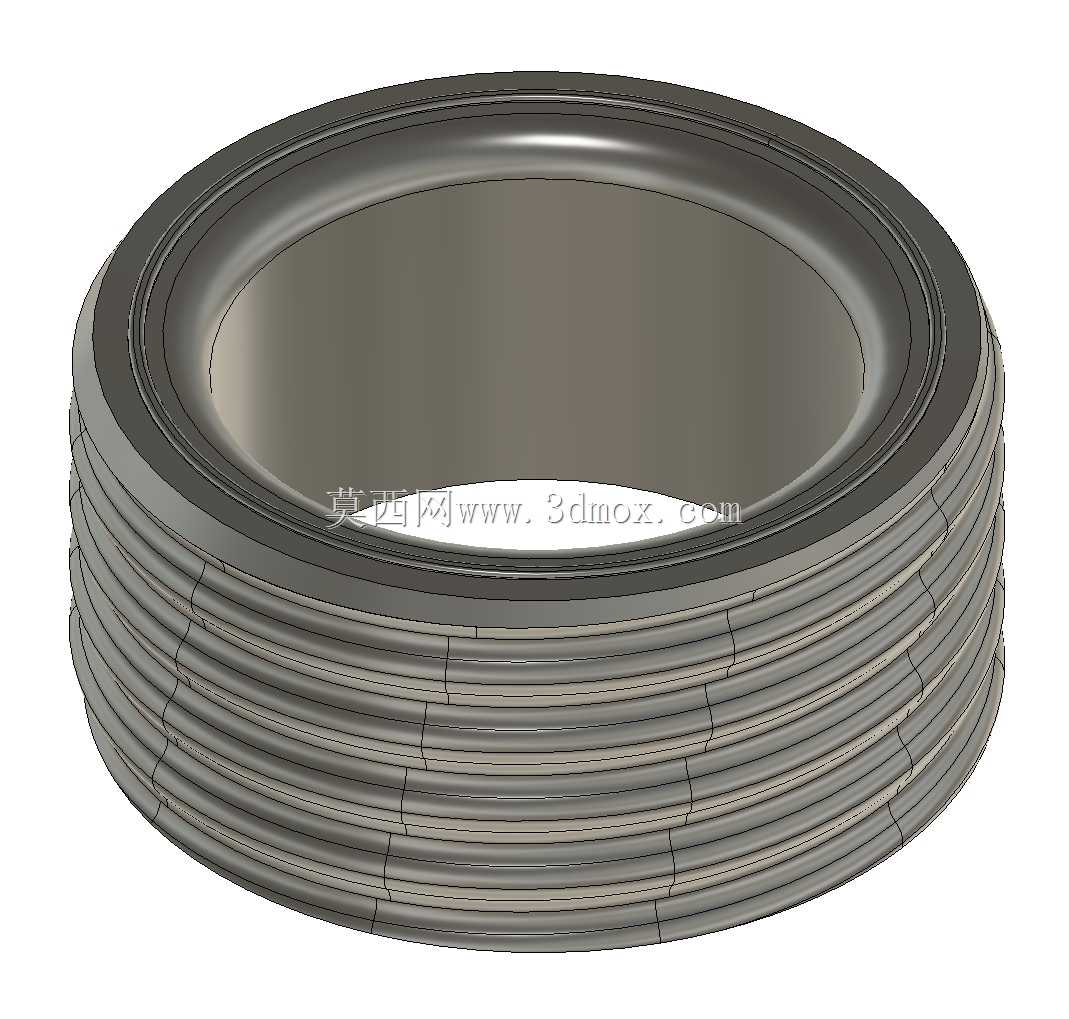

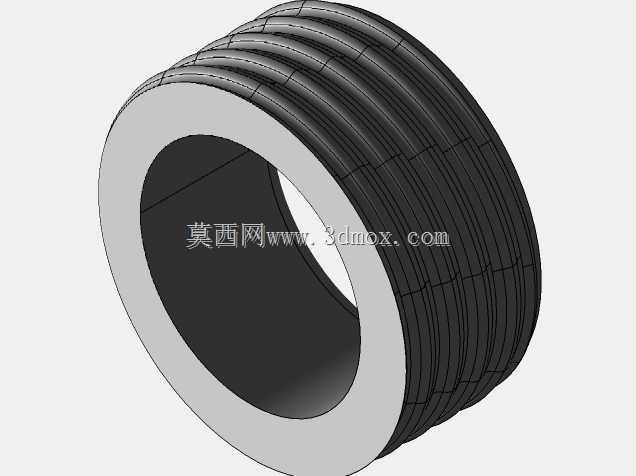

北约RD40规格外螺纹过滤器适配连接结构

　　在呼吸防护装备的配套结构设计中，接口螺纹的适配精度直接决定了滤毒元件与主机的连接可靠性，这套40mm规格的北约标准外螺纹结构，正是为解决防毒面具、动力送风过滤式呼吸防护装置（PAPR）与滤毒罐、过滤棉仓等元件的通用对接需求开发的连接部件。从实际应用场景来看，这类螺纹结构广泛覆盖工业有毒有害作业环境呼吸防护、应急救援呼吸装备配置、核生化防护装具配套等多个领域，是不同厂商生产的北约标准防护装备实现滤材互换的核心连接基准，只要接口遵循该螺纹参数规范，不同品牌的滤毒元件、转接适配器都能与防护面罩、送风主机实现可靠密封连接，避免因接口不匹配导致的有毒有害气体泄漏风险。

　　从功能特性层面看，该结构采用的是40mm公称直径、1/7英寸螺距的压制螺纹轮廓，和普通紧固螺纹不同，这类呼吸防护用的连接螺纹在设计时优先考虑密封贴合度与拆装便捷性，压制成型的螺纹牙型没有尖锐的切削棱角，既能在旋合时通过牙侧的均匀贴合实现径向密封，又能在佩戴防护手套的作业场景下快速完成滤件的旋装更换，不会出现螺纹卡滞、错牙滑丝的问题。螺纹段的长度经过实际装配验证，既保证足够的旋合圈数承受滤毒罐的自重与作业中的拉扯外力，又不会因为旋合行程过长增加更换滤件的操作时间，在应急救援场景下能大幅缩短滤件失效后的更换时长，提升作业人员的安全冗余。

　　设计思路上，这套结构没有采用常规的切削螺纹建模逻辑，而是完全还原实际生产中滚压成型的螺纹轮廓特征，牙顶与牙底都保留了压制工艺带来的微小圆弧过渡，既符合实际零件的加工成型状态，也能在后续的密封仿真、装配干涉检查中得到更贴近真实工况的计算结果。结构的内孔通径完全匹配40mm接口的呼吸气流通路要求，没有多余的凸台或缩径结构，避免增加呼吸气流的阻力，保证佩戴者在重体力作业状态下的呼吸顺畅度。螺纹起始端做了导向倒角处理，对接时无需刻意对准牙位，只要将对接件沿轴向贴合轻轻旋转就能顺利旋入，降低了低能见度作业环境下（比如浓烟环境、黑暗受限空间）的滤件更换操作难度。

　　从外形尺寸与安装边界来看，该外螺纹结构的最大外径控制在标准规定的公差范围内，不会和面罩本体上的其他固定结构、密封胶圈安装位产生干涉；螺纹根部设计了限位台阶，当对接滤件旋合到位时，台阶端面会与滤件的密封端面紧密贴合，配合端面的密封胶圈实现轴向密封，双重密封结构能在高湿度、温度波动较大的作业环境下保持稳定的密封性能，不会因为胶圈老化冷缩出现泄漏通道。结构的壁厚经过强度校核，既能承受滤毒罐满载滤材后的重量载荷，也能承受作业中可能出现的磕碰、挤压外力，不会出现螺纹变形导致的连接失效。在配套适配器的开发中，这套外螺纹结构也可以作为基准接口，一端对接标准北约滤件，另一端转接其他规格的呼吸防护接口，实现不同标准防护装备的跨平台适配，拓展现有防护装备的滤材选用范围，降低特殊作业场景下的装备配置成本。
