美军标U系列直列式音频连接器结构设计

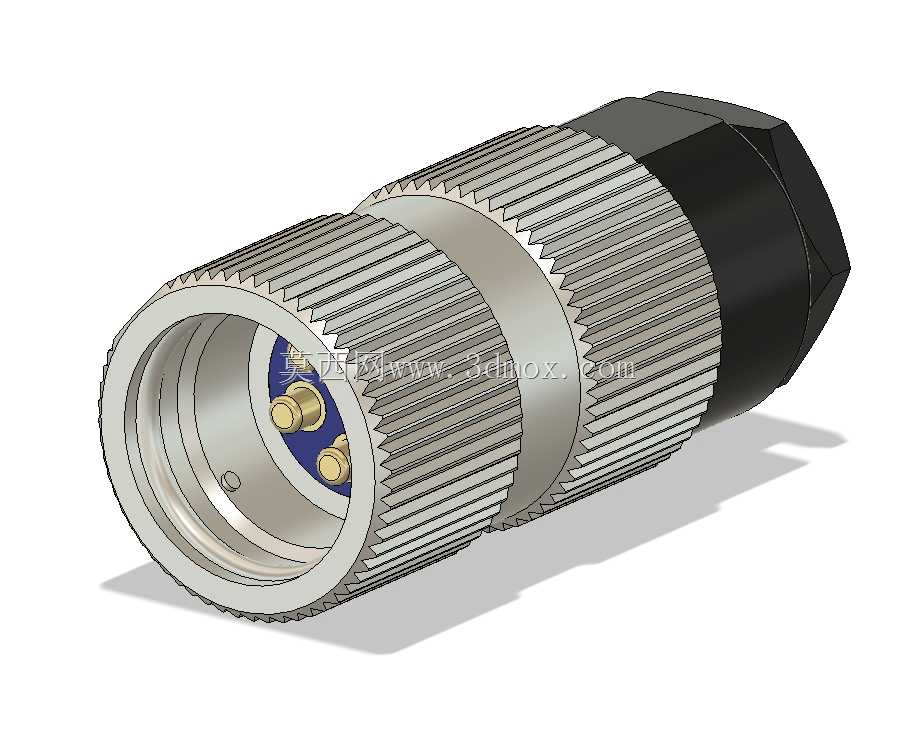

　　在军用通信、野战音频传输、机载车载电台配套这类对连接可靠性要求极高的场景里，直列圆形连接器的选型从来都不是随便选个接插件就能应付的，U-229/U这类直列连接器作为美军标体系里沿用多年的音频附件连接件，核心要解决的是复杂工况下的插合稳定性、抗振防松、多触点信号同步传输的问题，很多刚接触军工配套结构设计的工程师容易忽略这类接插件的安装边界细节，最后做出来的线束总成要么在振动测试里出现瞬断，要么在现场维护时出现插合不到位的问题。从结构设计的角度拆解这个零件，首先要明确它的实际使用逻辑：这类连接器是在线束中段做直连对接，不需要面板安装固定，所以整个外壳的滚花设计不是为了好看，是为了操作人员戴防寒手套、战术手套的时候能徒手拧动连接螺套，

　　不需要借助扳手等工具，这也是军用野外作业场景里的硬性要求——毕竟战场或者野外作业环境下不可能随时找得到工具，徒手操作的力矩适配是设计时就要考虑的点，滚花的齿距、齿深都要匹配戴手套时的摩擦力，太浅了拧的时候打滑，太深了容易积存泥沙，反而影响操作手感。再看内部的触点布局，这个系列包含五针、六针两种触点配置，分别对应不同的音频信号定义，比如送话、受话、屏蔽、按键触发等不同线路，插针的排布做了防错设计，不对位的情况下根本插不进去，避免现场维护时插错针脚导致通信故障；插合端的密封圈结构是内嵌在壳体台阶里的，插合到位后能实现IP67级别的防护，防止雨水、沙尘进入触点区域造成接触不良，尾部的橡胶夹头是用来夹紧线束外护套的，既能承受线缆拉扯的拉力，

　　也能在尾部形成密封，避免液体顺着线缆缝隙进入连接器内部。做三维建模的时候，首先要严格对照MIL规格里的安装尺寸边界，首先是连接螺套的外径尺寸，要和同系列的插座、插头尺寸完全匹配，保证互换性——毕竟军用装备的配件要做到跨批次、跨厂家通用，不能出现某一家做的连接器和其他同规格件插不上的问题；然后是插合面的定位槽、定位销的位置公差，要控制在0.05mm以内，不然会出现插合卡顿或者定位不准的问题；尾部的夹头夹紧范围要匹配常用的军用音频线缆外径，一般是覆盖4mm到8mm的线径，适配不同芯数的线缆需求。很多工程师建模的时候容易忽略螺套的防松结构，这个连接器的连接螺套内部有卡簧和止退棘齿，插合到位后会有明显的段落感，同时在振动环境下不会自行松脱，

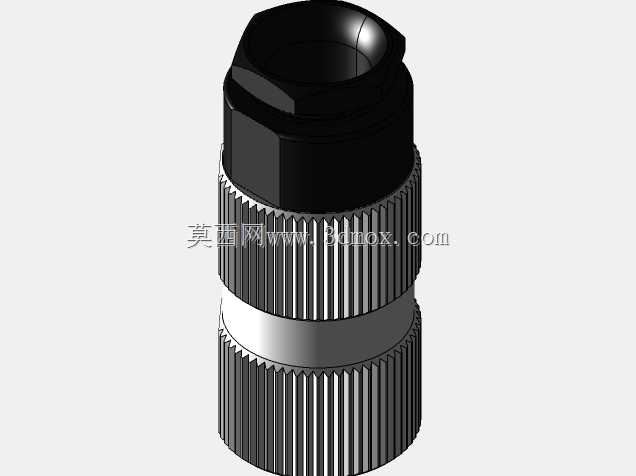

　　这个结构的尺寸如果做不准，要么螺套卡滞转不动，要么止退力不够，振动测试里很容易松脱。从实际应用的场景延伸来看，这类连接器除了军用通信设备，在工业级的无线电对讲系统、矿山井下通信设备、户外应急通信装备里也有大量应用，核心就是看中它的高可靠性和快速插拔特性，设计的时候不需要做额外的面板开孔，直接串在线束里就能用，对于需要经常拆分收纳的便携通信设备来说，这种直列结构比分体式的面板安装连接器要灵活很多。建模过程中还要注意各个零件的装配间隙，比如螺套和主体壳体之间的转动间隙要控制在0.1mm到0.2mm之间，间隙太大了螺套会晃，间隙太小了热胀冷缩或者进了少量沙尘就会转不动；内部的绝缘基座要和壳体做过盈配合，保证触点在插合过程中不会移位，插针的伸出长度要严格符合规格要求，太长了插合的时候容易顶弯插针，太短了会出现接触深度不够，大振动下瞬断的问题。另外，外壳的金属部分一般用铝合金做硬质阳极氧化处理，黑色的氧化层既耐磨又有一定的防腐蚀能力，建模的时候要预留氧化层的厚度尺寸，不然处理完之后配合尺寸会超差；尾部的六角结构是用来夹持固定尾部螺帽的，夹紧线缆的时候可以用扳手卡住这个位置拧动尾部螺帽，避免拧的时候整个壳体跟着转，扯坏内部的接线。
