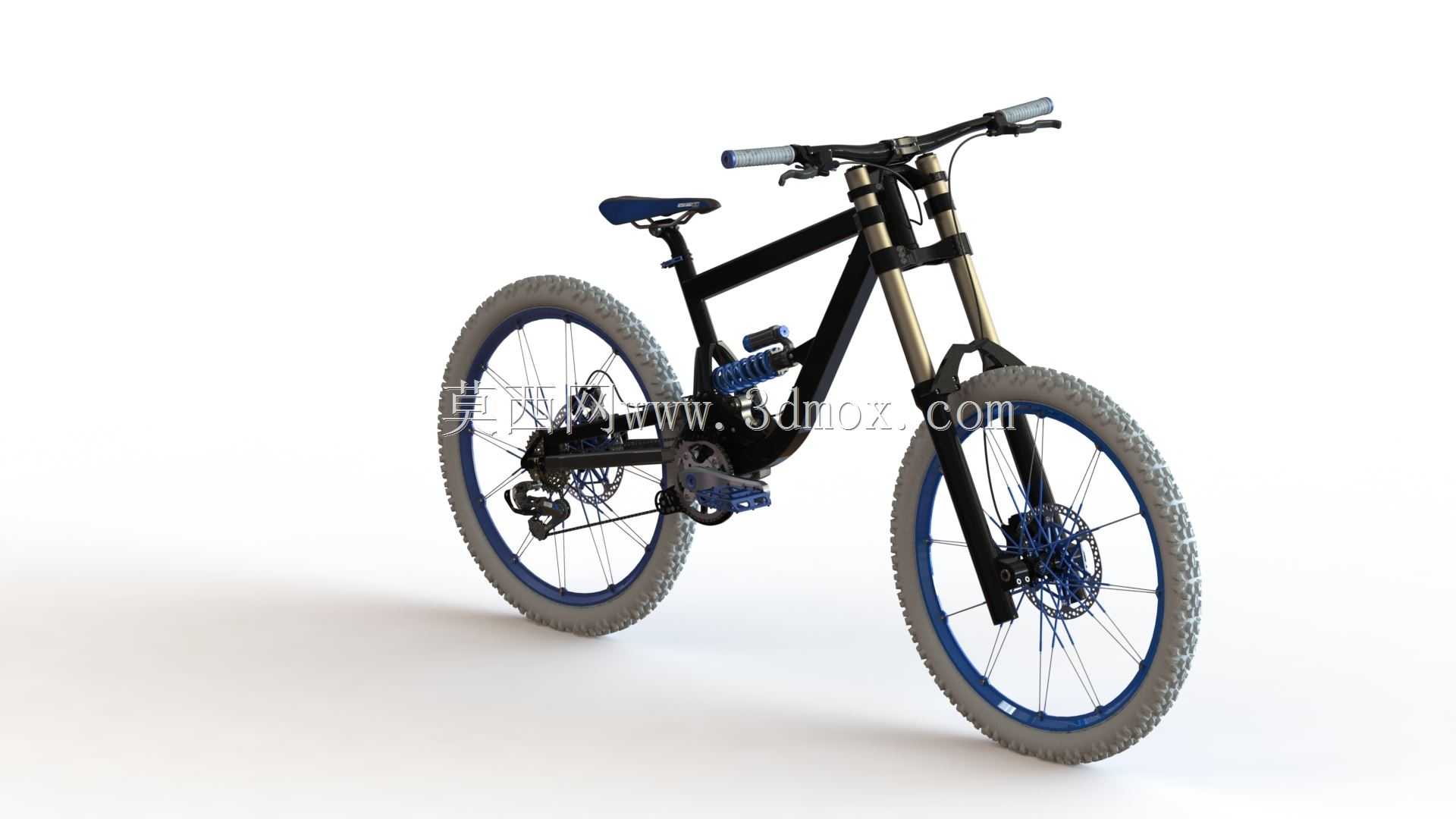

山地越野自行车整车结构三维设计

　　这款山地越野自行车的结构设计，核心围绕非铺装路面的高强度骑行场景展开，覆盖山林穿越、陡坡速降、颠簸林道等复杂使用环境，区别于城市通勤自行车的轻量化低强度取向，整车在结构强度、避震行程、制动性能上都做了针对性的工程适配。从实际使用场景来看，这类车型需要应对连续落差冲击、碎石路面持续振动、泥泞环境下的制动可靠性问题，因此在结构布局上优先保证受力路径的合理性，避免应力集中带来的结构失效风险。

　　车架部分采用高刚性梯形主框架结构，上管与下管采用大截面异型管材设计，头管位置做了加厚补强处理，适配长行程双肩前叉的安装需求，安装位的同轴度公差控制在0.1mm以内，避免前叉转向过程中出现卡滞或偏摆。后三角部分采用多连杆避震结构，连接点配置密封式回转轴承，可承受侧向冲击与纵向交变载荷，避震器安装位预留了不同行程规格的调节空间，可根据骑行场景更换不同阻尼系数的后胆，适配从轻度越野到重度速降的不同使用需求。车架的五通位置采用压入式中轴安装结构，安装端面的平面度公差控制在0.05mm以内，保证牙盘转动过程中不会出现偏摆，降低传动系统的额外磨损。

　　行走系统部分采用大颗粒越野轮胎搭配双层铝合金轮圈，轮圈的辐条孔位做了加厚补强，每根辐条的拉力可均匀分散到轮圈整个圆周，承受跳跃落地时的瞬时冲击不会出现轮圈变形。轮胎与车架、前叉之间预留了足够的泥除间隙，即使在泥泞路面骑行，轮胎粘附的泥土也不会卡滞轮组转动。制动系统采用前后油压碟刹结构，碟片安装座与花鼓的同轴度经过严格校准，制动夹器的安装位预留了来令片磨损后的调节余量，长距离下坡制动时不会出现热衰减导致的制动力下降问题。

　　传动系统采用多速别变速结构，后拨的安装位置做了防碰撞保护设计，穿越乱石区域时不会因为磕碰导致变速失灵。指拨与刹把采用一体化安装结构，把横位置的操控件布局符合人体工程学，骑行过程中不需要大幅度移动手部即可完成变速与制动操作。车把采用宽把设计，提升颠簸路面的操控稳定性，把套位置做了防滑纹理处理，出汗或者沾泥的情况下也能保证握持可靠性。坐垫采用窄型运动坐垫，减少踩踏过程中大腿与坐垫的摩擦，坐垫导轨的安装位支持前后位置与俯仰角度调节，可适配不同身高比例的骑行者调整骑行姿态。

　　前叉采用双肩式长行程避震结构，内管采用高刚性合金材质，表面做了低摩擦涂层处理，避震行程内的阻尼响应线性，可有效过滤路面传来的高频振动，叉脚位置采用筒轴安装结构，相比快拆结构拥有更高的连接刚性，承受大冲击时不会出现轮组脱落的风险。整车所有的紧固件都采用防松设计，关键受力位置的螺栓采用高强度合金材质，按照规定扭矩锁紧后可承受长时间振动不会出现松动。所有线管都采用内走线布局，既降低了风阻，也避免线管被外部杂物剐蹭损坏，线管的转弯位置预留了足够的弯曲半径，保证变速与制动的手感顺滑不会出现卡顿。

　　从安装边界来看，整车的轮距、轴距、堆高、reach参数都经过反复优化，既保证高速骑行时的直线稳定性，也兼顾低速穿越时的操控灵活性，整车的重心位置控制在前后轮之间之间的合理区间，爬坡时不会出现前轮抬升过度、下坡时不会出现后轮翘头的问题。每个连接部件的安装公差都经过严格匹配，替换同规格的市售标准零部件不需要额外打磨修改，可直接完成装配，降低后期维护的配件适配成本。
