嵌入式HackHD高清摄像头模组结构设计

在嵌入式视觉采集、小型智能设备开发场景中，这类集成式摄像头模组的结构设计直接决定了设备的影像采集稳定性、装配兼容性与长期运行可靠性。不同于通用外接摄像头，该模组采用板载一体化设计思路，将光学镜头、成像处理电路、接口元件全部集成在单块PCB基板上，大幅压缩了整体占用空间，能够适配空间受限的嵌入式安装场景，比如小型巡检机器人、开源硬件开发项目、便携式影像采集终端、智能传感节点等对安装体积有严格限制的设备。

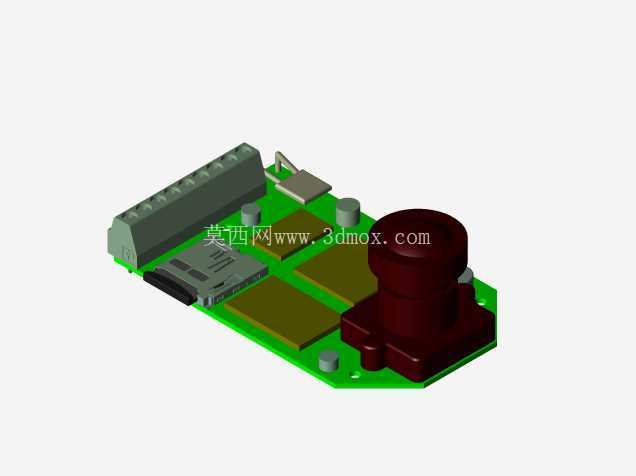

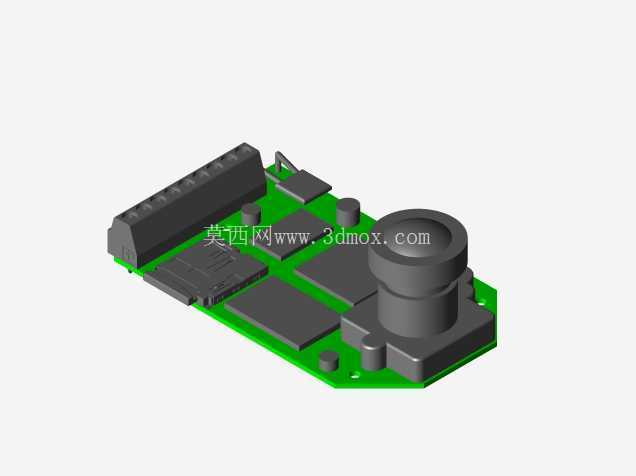

从结构布局来看，模组的核心光学镜头采用侧出式安装设计，镜头基座通过定位孔与PCB板精准对位，镜头轴线与PCB板面保持平行，这种布局能够在不增加模组整体厚度的前提下，实现侧向的影像采集，适配设备外壳侧壁开孔的安装需求，避免传统正向镜头需要在设备面板预留大尺寸开孔的问题。PCB板上的元件排布遵循信号完整性与装配便利性原则，核心成像处理芯片、存储元件布置在板身中部区域，通过铺铜设计增强散热能力，避免长时间工作时芯片过热导致的成像噪点增加、帧率下降问题；板边布置的排针接口采用标准间距设计，能够直接与主流开源控制板的扩展座对接，不需要额外转接排线，降低了用户的接线复杂度，同时排针的焊接强度经过结构校核，能够承受常规插拔操作的外力，不会出现焊盘脱落的问题。

安装边界方面，该模组的PCB板采用规则矩形切边设计，板身预留的多个定位安装孔孔径统一，能够适配M2规格的固定螺丝，安装孔的位置避开了板上所有元件的投影区域，锁付螺丝时不会与板上电容、接口元件产生干涉；镜头部分的外轮廓做了限位台阶设计，当模组从设备内部向外壳开孔处装配时，镜头台阶能够与外壳内壁的限位筋贴合，保证镜头光心与外壳开孔的同轴度，避免出现画面边缘被遮挡、成像视场角缩水的问题。板载的SD卡插槽采用侧插式设计，插槽开口朝向板边，装配完成后不需要拆解设备即可直接插拔存储卡，方便现场调试时快速更换存储介质，插槽周边做了局部加强设计，避免反复插拔导致的插槽开焊。

设计过程中重点考虑了不同使用场景的适配性，镜头的焦距选型兼顾了近距离微距采集与中距离场景拍摄的需求，在常规嵌入式安装距离下，能够覆盖水平70度左右的视场范围，满足多数小型智能设备的影像采集需求。板上的电容元件全部采用卧贴设计，进一步降低模组的整体高度，使得模组可以嵌入到厚度仅10mm左右的超薄设备外壳内部；板边预留的固定位除了螺丝锁付之外，也支持通过双面泡棉胶粘贴固定，适配无法打孔安装的非金属外壳场景。不同于分立式摄像头方案需要单独处理镜头与电路板的连接、屏蔽等问题，该一体化模组在设计阶段就完成了镜头与成像电路的匹配校准，用户在集成时只需要完成机械固定与接口接线即可投入使用，不需要额外做光学调校，能够大幅缩短智能设备的开发周期。

在结构可靠性层面，模组的镜头与PCB板的连接部位做了点胶加固处理，能够承受常规设备运输、使用过程中的振动冲击，不会出现镜头偏移、焦距漂移导致的成像模糊问题；板上所有贴片元件的焊盘都做了加大处理，提升焊接强度，适配小批量手工焊接与回流焊批量生产的不同工艺需求。接口部分的引脚定义遵循通用影像模组的标准定义，能够兼容主流的图像处理驱动，不需要额外开发专用驱动程序，降低了软件开发的工作量。整体结构没有多余的冗余设计，所有元件的排布都在保证电气性能的前提下尽可能压缩空间，同时预留了足够的散热间隙，即使在密闭的设备外壳内部长时间工作，也能保持稳定的工作状态，不会因为积热出现工作异常。
