手动式船用绞盘卷扬结构三维设计

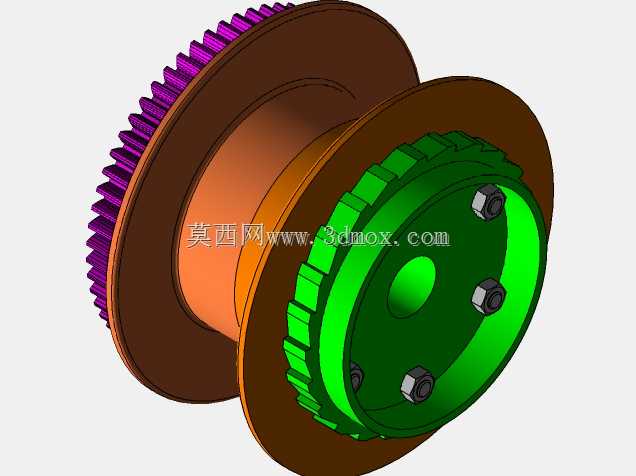

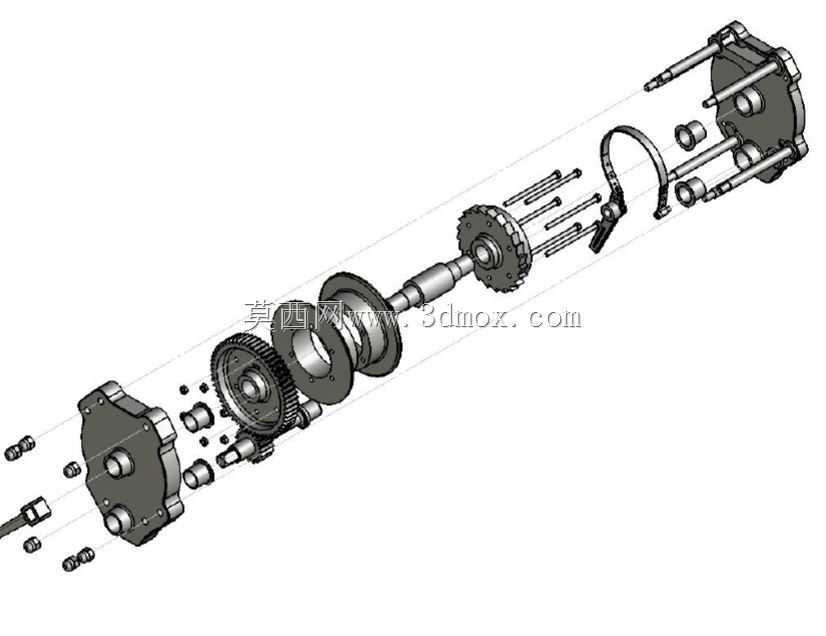

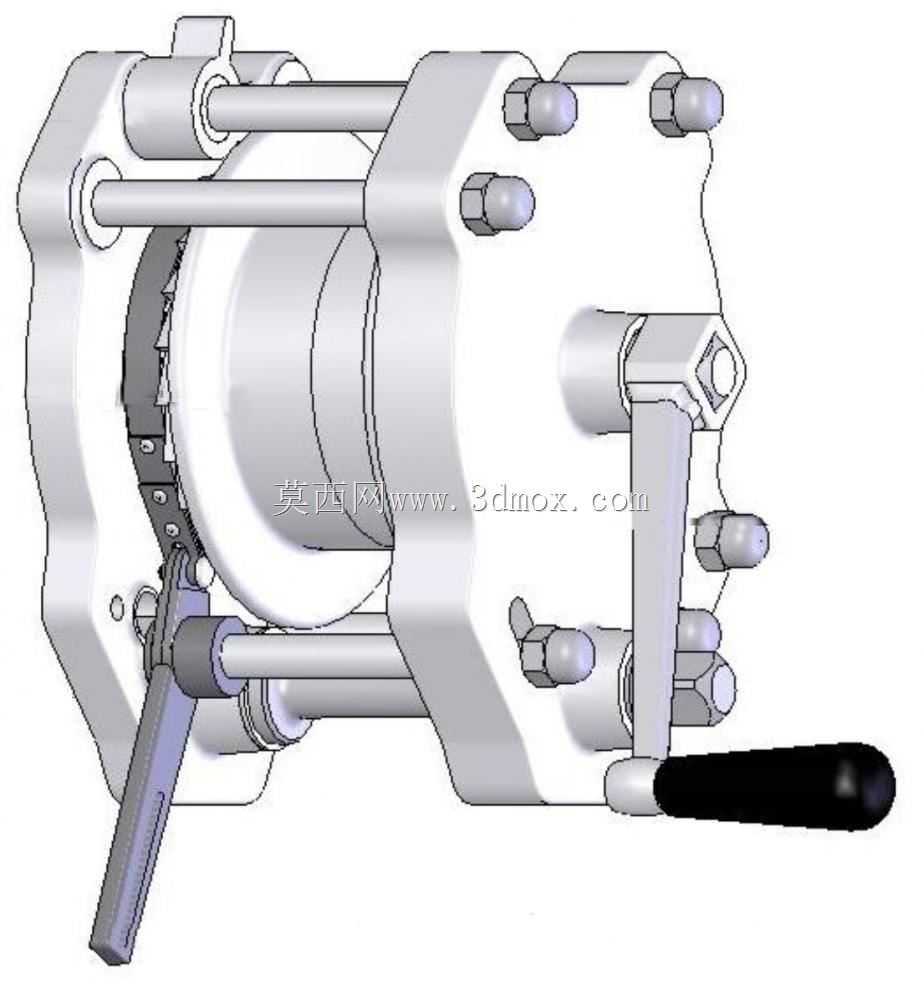

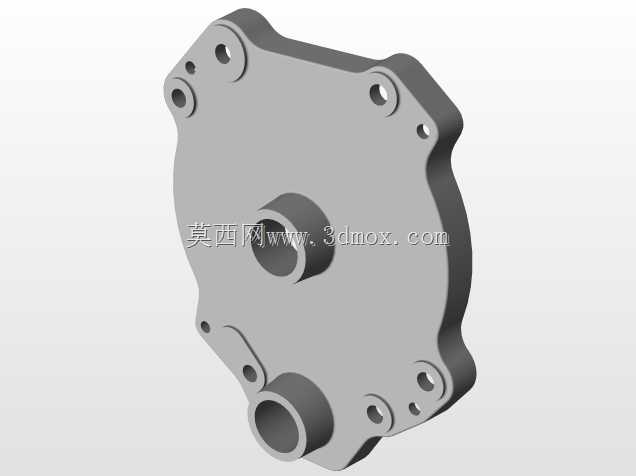

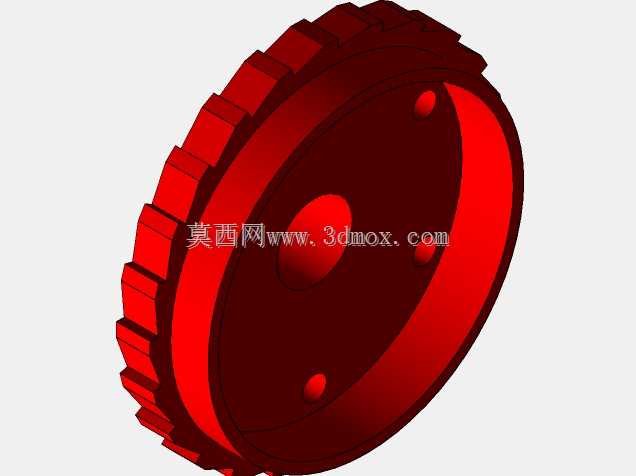

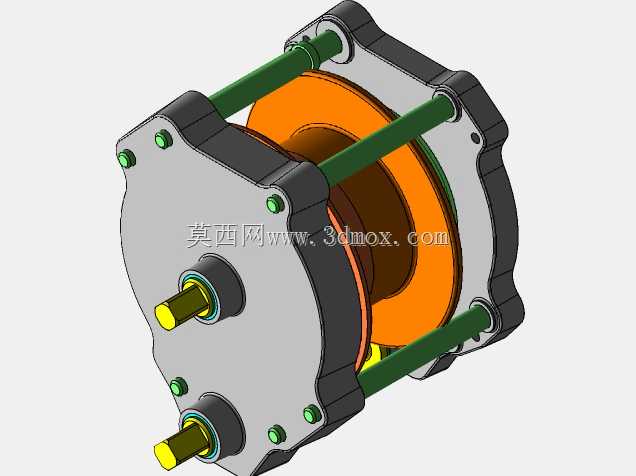

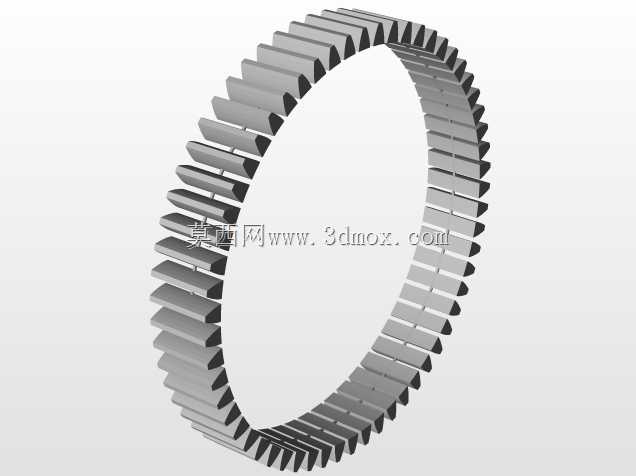

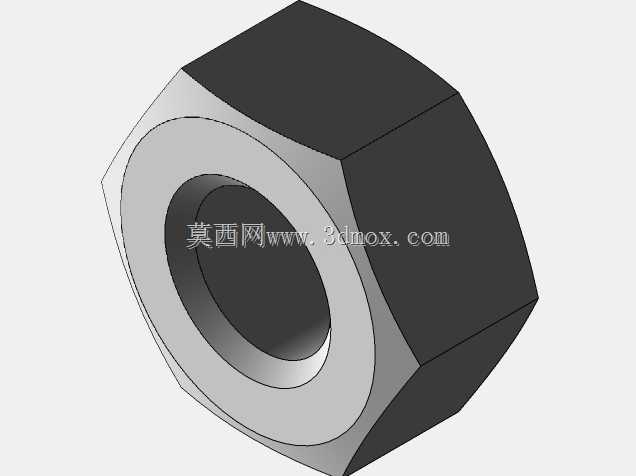

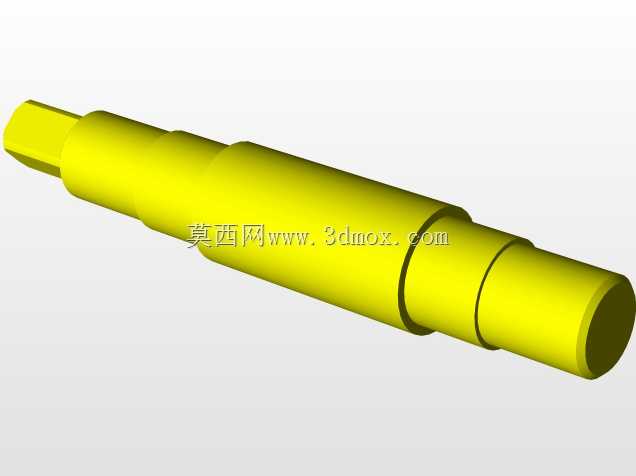

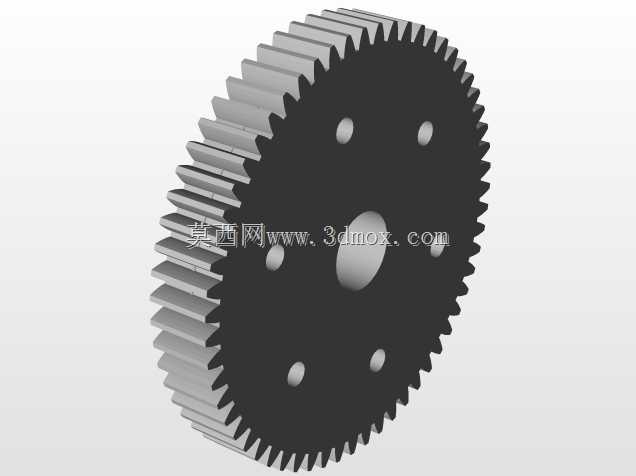

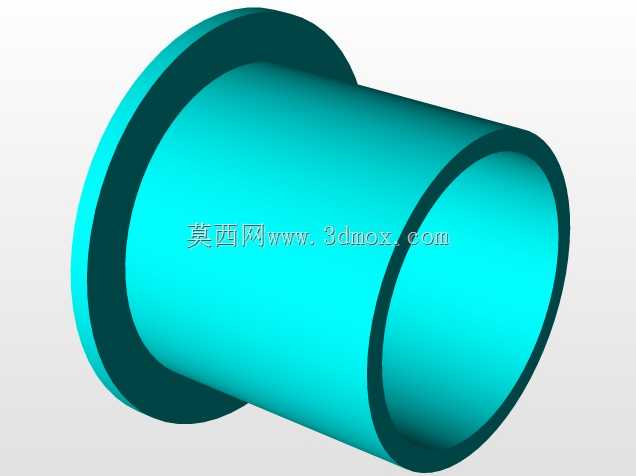

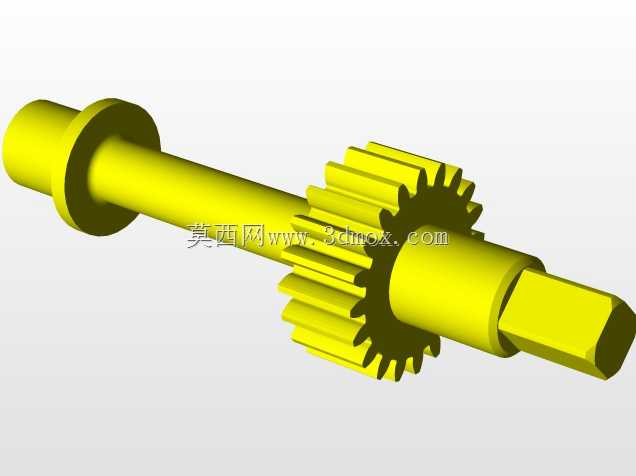

在船舶系泊、小型物料牵引、户外临时起重作业场景里，这类手动卷扬绞盘是无需外接动力源的核心作业部件，尤其适配无供电条件的甲板作业、野外临时拖拽工况，可完成绳索的有序收放、负载的悬停锁止，避免绳索乱绳、负载溜滑的作业风险。从结构设计逻辑来看，该绞盘采用对称式拉杆锁紧的分体式壳体布局，核心的卷筒组件集成了棘轮锁止结构，侧边的操作手柄通过棘爪与棘轮啮合，实现单向传动与反向锁止，作业时摇动手柄即可带动卷筒转动收卷绳索，停止操作时棘轮棘爪自动卡合，可将负载稳定悬停在指定位置，不会出现倒转溜放的问题；另一侧的黑色手柄为离合控制杆，拨动后可脱开传动副，实现绳索的快速自由拉出，适配快速放绳的作业需求。建模过程中，首先确定卷筒的容绳量边界，根据常用的8-12mm直径纤维绳或钢丝绳的弯曲半径，确定卷筒的最小直径，避免绳索过度弯折降低使用寿命；随后排布两侧的支撑轴承位，保证卷筒转动时的同轴度，四根对称布置的拉紧螺杆既要承担壳体的连接锁紧力，也要承受负载作业时的径向拉力，因此建模时需要对螺杆的受力截面做强度校核，预留足够的安全系数。棘轮与棘爪的啮合齿形采用不对称梯形齿，承载面为垂直面保证锁止时不会滑脱，非承载面做斜面处理，保证棘爪可以顺畅滑过齿顶完成进给，建模时需要单独绘制齿形草图，通过拉伸切除完成棘轮齿圈的建模，再装配棘爪与复位弹簧，验证啮合过程中无卡滞、无脱齿风险。安装边界上，该绞盘的壳体背部预留了四个安装孔位，可通过螺栓固定在甲板基座、设备支架上，安装时需要保证卷筒轴线与绳索出绳方向垂直，避免绳索偏磨卷筒侧板；整体结构的外露转动部件均做了圆角处理，避免作业时剐蹭操作人员，操作手柄的长度按照人力输入的最优力臂设计，保证额定负载下单人操作的作用力在合理范围内，不会出现操作费力的问题。整个建模过程先完成核心传动部件的参数化建模，再依次装配壳体、拉杆、操作件，最后做全局干涉检查，验证各部件运动过程中无碰撞，锁止机构动作顺畅，离合切换无卡滞，完全匹配实际作业的功能需求。
