Commencal山地自行车整车装配三维设计

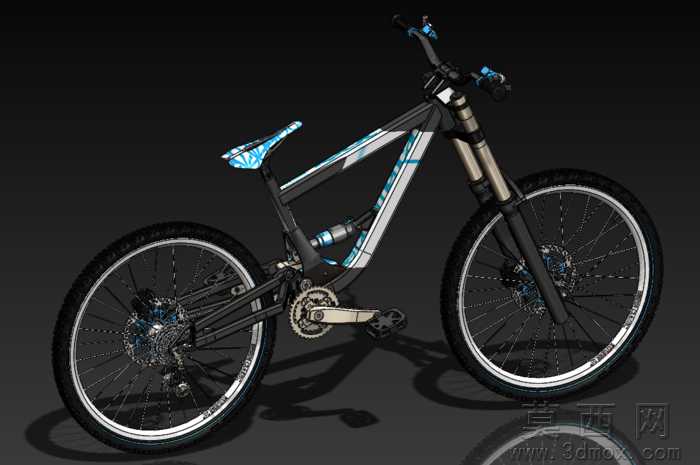

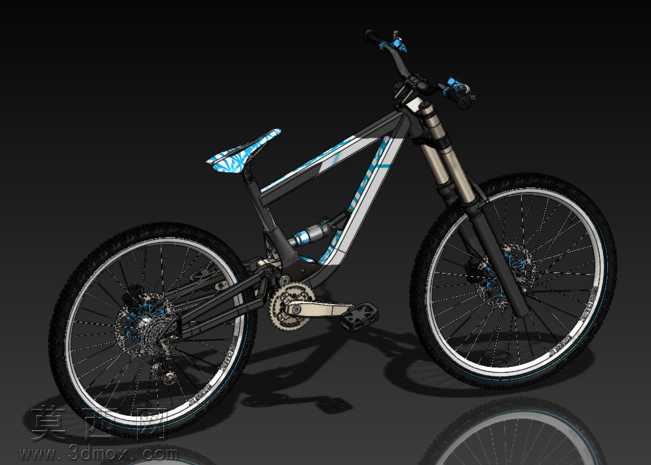

本作品为Commencal品牌山地自行车的完整装配三维建模成果，建模过程严格遵循专业山地速降自行车的真实结构比例与工程逻辑，在三维建模软件中完成从单个零件到整车总装的全流程搭建。建模初期先梳理山地车的系统构成，将整车划分为车架总成、前叉避震系统、轮组总成、传动变速系统、制动系统、操控组件、座垫组件七大模块，按照自底向上的建模逻辑，先完成每个零件的特征建模：车架部分精准还原Commencal专属的铝合金车架管型走线，还原后避震器的安装位、转点结构的铰接关系，对车架的补强片、走线孔、碟刹安装座等细节特征做了精细化处理，保证结构尺寸与真实量产车型一致。前叉部分还原长行程双肩速降前叉的内外管结构、阻尼调节旋钮、叉肩与桶轴的安装结构，还原前叉的伸缩行程限位特征。轮组部分分别构建了车圈、辐条、花鼓、碟片、外胎的独立模型，外胎表面还原了山地速降胎的深颗粒防滑纹路，碟片还原了散热镂空结构，花鼓还原了塔基、轴承安装位的细节。传动系统部分完整搭建了牙盘、曲柄、脚踏、链条、飞轮、后拨变速器的装配关系，链条按照牙盘与飞轮的传动路径做了真实的环绕装配，还原了链条链节之间的铰接活动特征。材质与渲染环节，针对不同零件匹配对应的物理材质：车架主体采用磨砂铝合金材质搭配品牌专属的蓝白涂装水标，前叉内管采用亮面镀铬金属材质，外管采用磨砂工程塑料材质，外胎采用哑光黑色橡胶材质，刹车碟片采用拉丝不锈钢材质，传动零件采用高碳钢金属材质，座垫采用皮革搭配蓝色纹理涂装，脚踏采用防滑钉橡胶与金属结合的材质。渲染阶段搭建了影棚级的光照环境，添加了地面反射效果，精准呈现不同材质的反光、粗糙度差异，突出整车的机械质感与结构层次。装配过程中严格校验每个零件的配合公差，保证转点部位的同轴度、轮组与车架的居中位置、传动系统的链线对齐，还原真实山地车的装配工艺要求，完整呈现了专业速降山地车的机械结构美感与工程设计逻辑，可用于山地车结构教学、产品展示、改装设计参考等场景。
