30mm北约APDS脱壳穿甲弹结构设计

　　在地面装甲对抗、低空防御这类需要高初速高穿深的作战场景中，小口径速射火炮的弹药性能直接决定了装备的作战效能，30mm口径作为北约制式车载、机载速射炮的主流口径，配套的脱壳穿甲弹设计一直是弹药结构优化的核心方向。这款30×173mm规格的APDS弹药，核心定位是为北约制式30mm加农炮提供反装甲、反轻装甲目标的打击能力，适配车载自动炮、机载航炮等多类发射平台，能够在有效射程内击穿轻型装甲车辆的正面装甲、低空慢速飞行器的防护结构，同时兼顾对混凝土工事、简易掩体的侵彻能力。

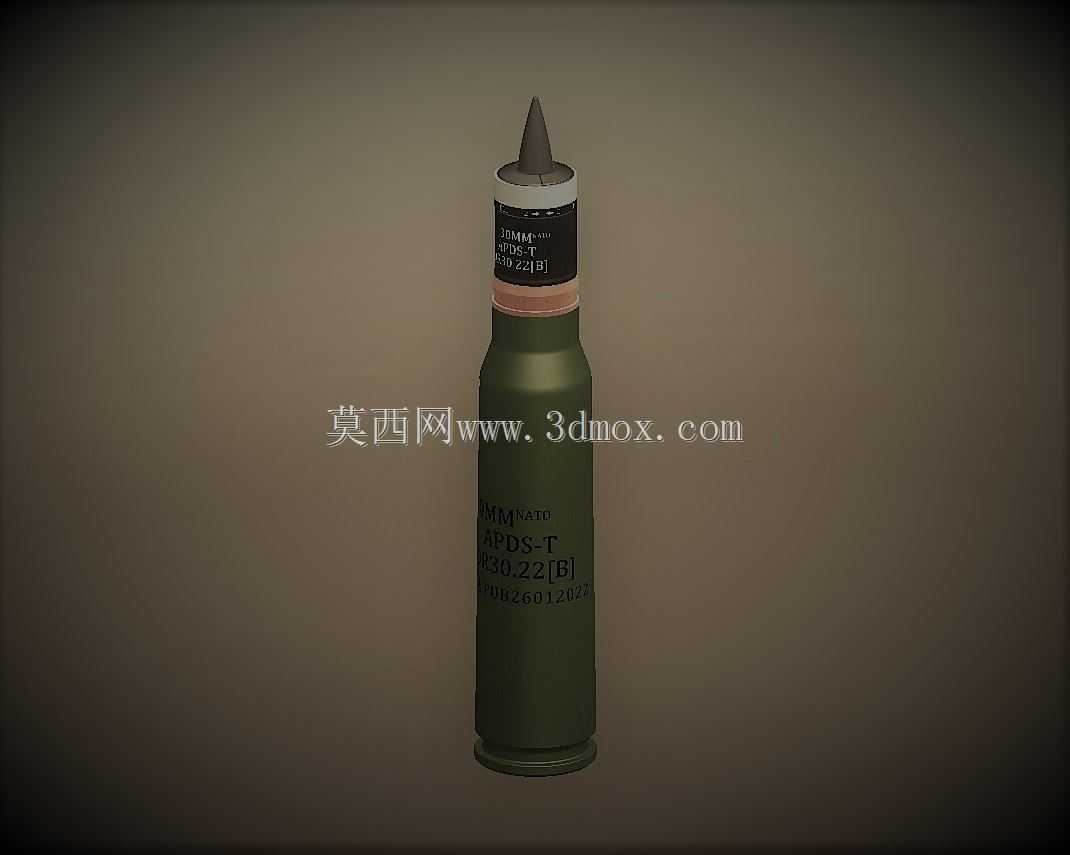

　　从结构设计逻辑来看，这款弹药是在同口径前代APDS结构基础上做的针对性优化，核心围绕飞行稳定性、穿深表现、供弹适配性三个核心维度调整。首先是外形尺寸的边界控制，满装弹壳长度设定为251.55mm，严格控制在STANAG 4624标准规定的290mm最大允许长度以内，这个尺寸边界的设定，一方面是为了适配现有北约制式30mm自动炮的供弹坡、弹膛、进弹机构的尺寸公差，不需要对现有火炮的供弹结构做任何改装就能直接使用，避免了弹药升级带来的装备改造成本；另一方面，较短的弹体全长也能适配弹链供弹的弯折半径要求，在高速供弹过程中不会出现弹体干涉、卡弹的问题，适配自动炮高射速的供弹节奏。

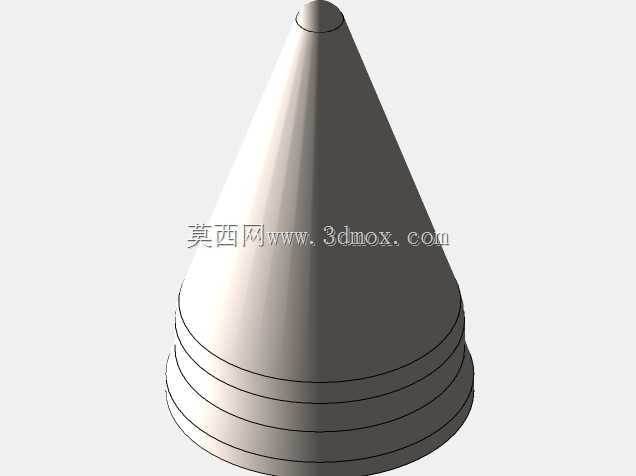

　　弹芯部分采用高密度钨重金属合金材质，密度达到17300kg/m³，这个材质选择是小口径穿甲弹的常规最优解，高密度材质能够在弹丸脱壳后保留更高的截面密度，在飞行过程中存速能力更强，命中目标时的单位面积动能更高，穿深表现更稳定。和前代同类型弹药不同的是，这款弹药取消了之前的倾斜式AP被帽结构，改用单一功能的倾斜弹盖设计，这个调整是基于实际穿甲测试数据做出的取舍：之前的倾斜式AP帽虽然对部分复合装甲阵列的初始穿深表现更好，但在大着角命中目标时容易出现跳弹、弹芯偏转的问题，适用的斜角命中范围较窄；改用专用倾斜弹盖之后，弹芯的入射姿态更稳定，能够在更大范围的命中斜角下保持稳定的侵彻路径，对于不同类型的装甲目标适配性更强，给射手的目标选择、射击时机判断留出了更大的灵活空间。

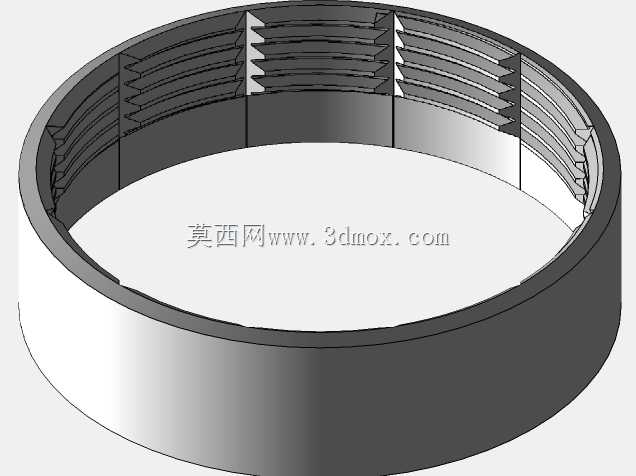

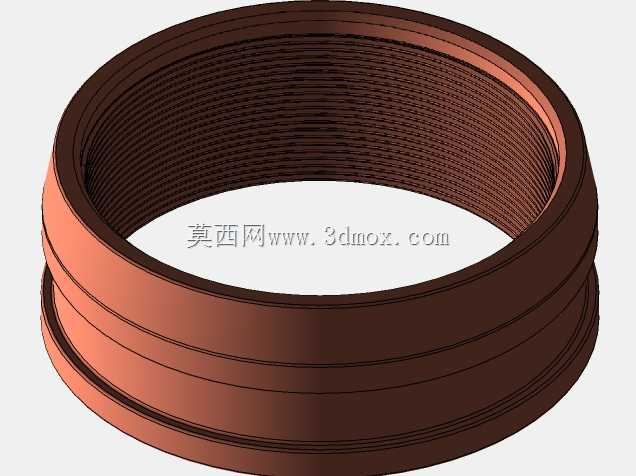

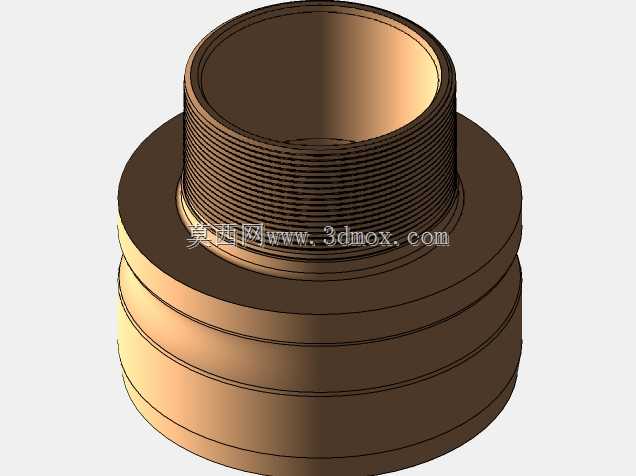

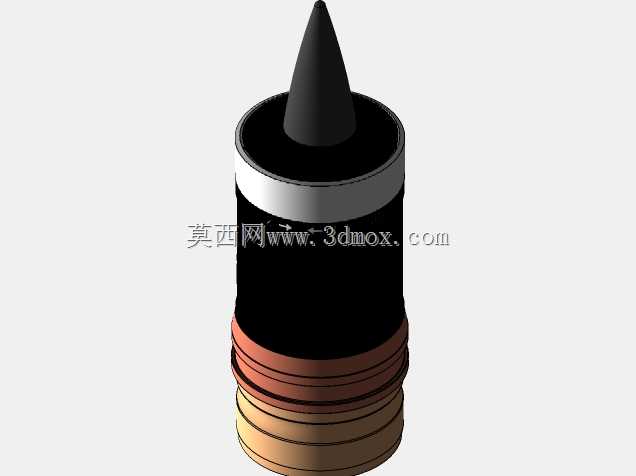

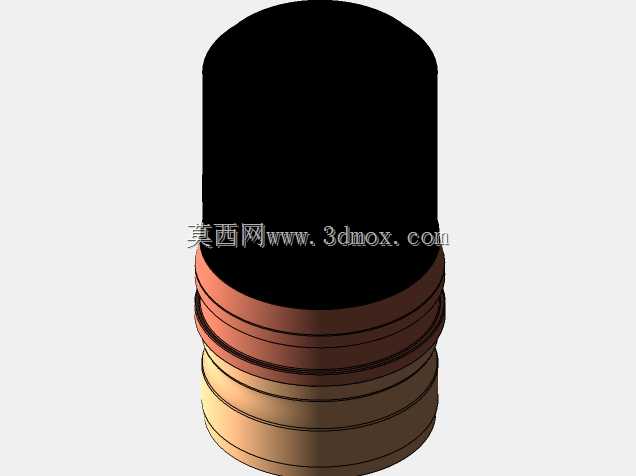

　　弹托部分采用分段式卡瓣结构，和弹芯之间通过过盈配合加环形卡槽固定，在弹丸出炮口的瞬间，弹托在空气阻力作用下沿预制开槽分离，不会干扰弹芯的初始飞行姿态，保证弹芯的初始散布精度。弹壳部分采用制式黄铜材质，底火适配北约标准的机械击发底火结构，能够兼容现有30mm自动炮的击针行程、击发力度参数，不需要调整火炮的击发机构参数。需要注意的是，这款弹药的结构中没有集成跟踪装置和弹链锁销结构，使用时需要搭配对应规格的弹链节进行固定，适配自动炮的连续供弹需求。

　　从实际使用的场景适配来看，这款弹药的弹丸飞行稳定性经过了结构优化，因为弹体长度控制在合理区间，长径比匹配30mm口径滑膛/线膛炮的缠度要求，弹丸在有效射程内的章动角控制在极小范围内，不会因为弹体过长出现飞行失稳的问题，在1000米距离上的弹丸散布能够满足反轻装甲目标的精度要求。同时，弹芯的高硬度特性也保证了命中倾斜装甲时不会出现弹芯碎裂的问题，能够有效侵彻均质钢装甲、轻型复合装甲类目标，除了反装甲用途之外，也能够对低空飞行的直升机、无人机类目标形成有效毁伤，依靠弹芯的高动能直接击穿目标的防护结构，毁伤内部的设备与人员。

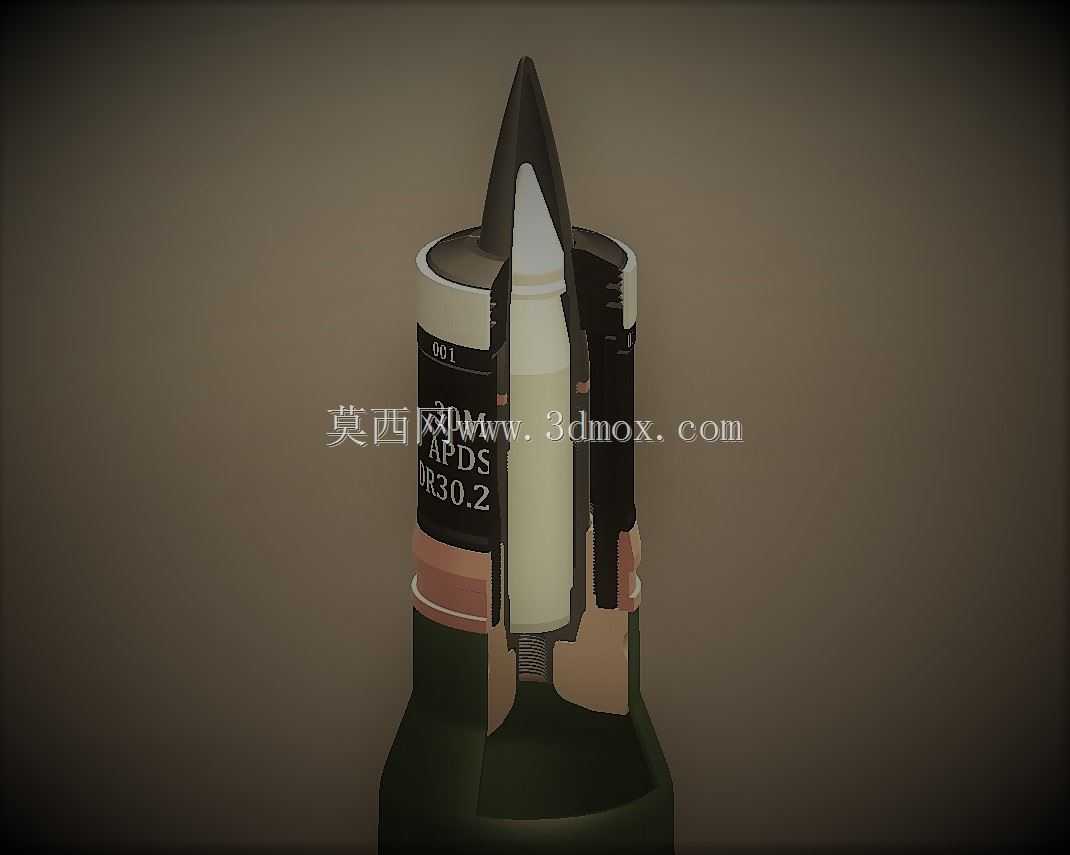

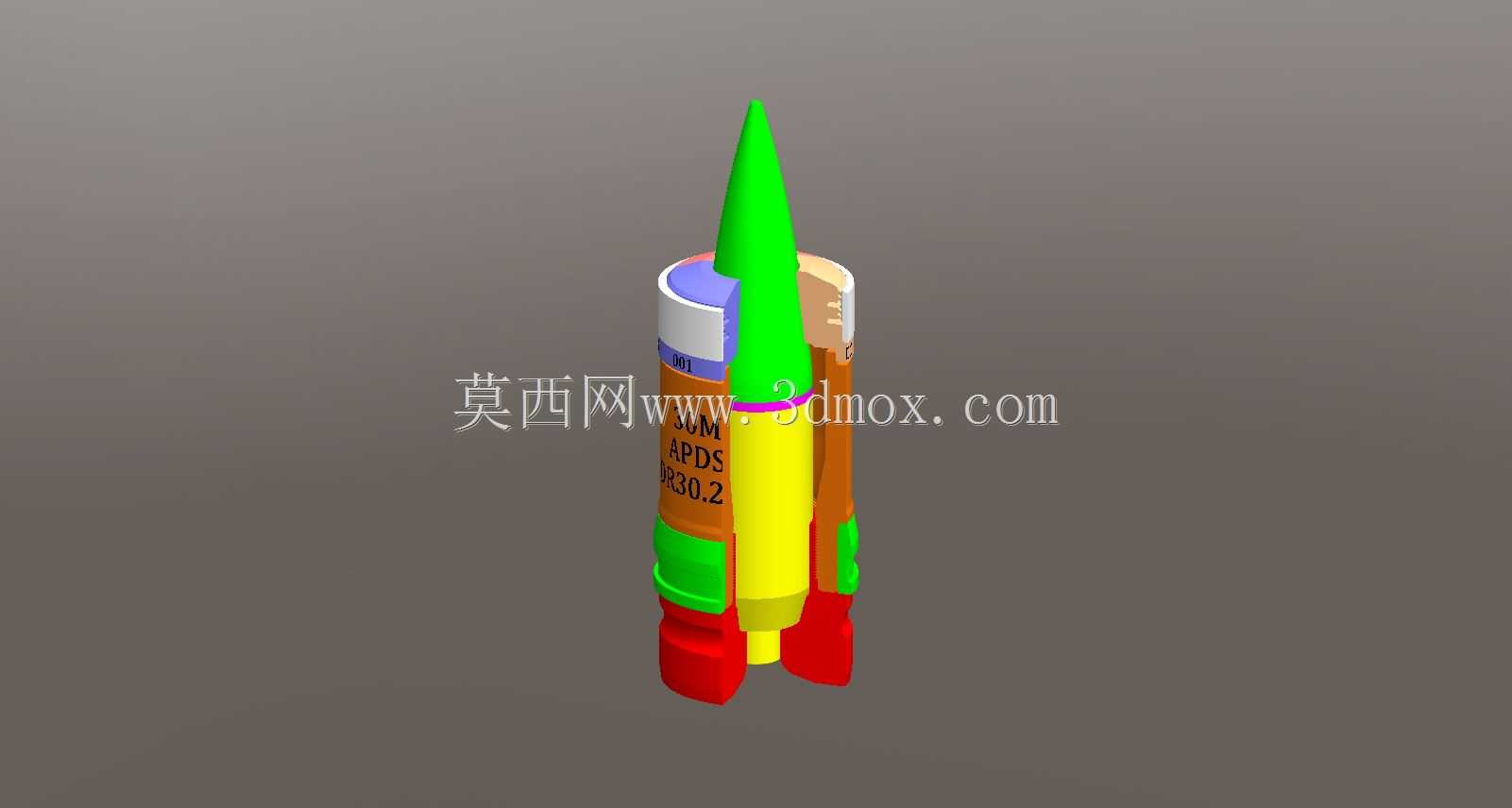

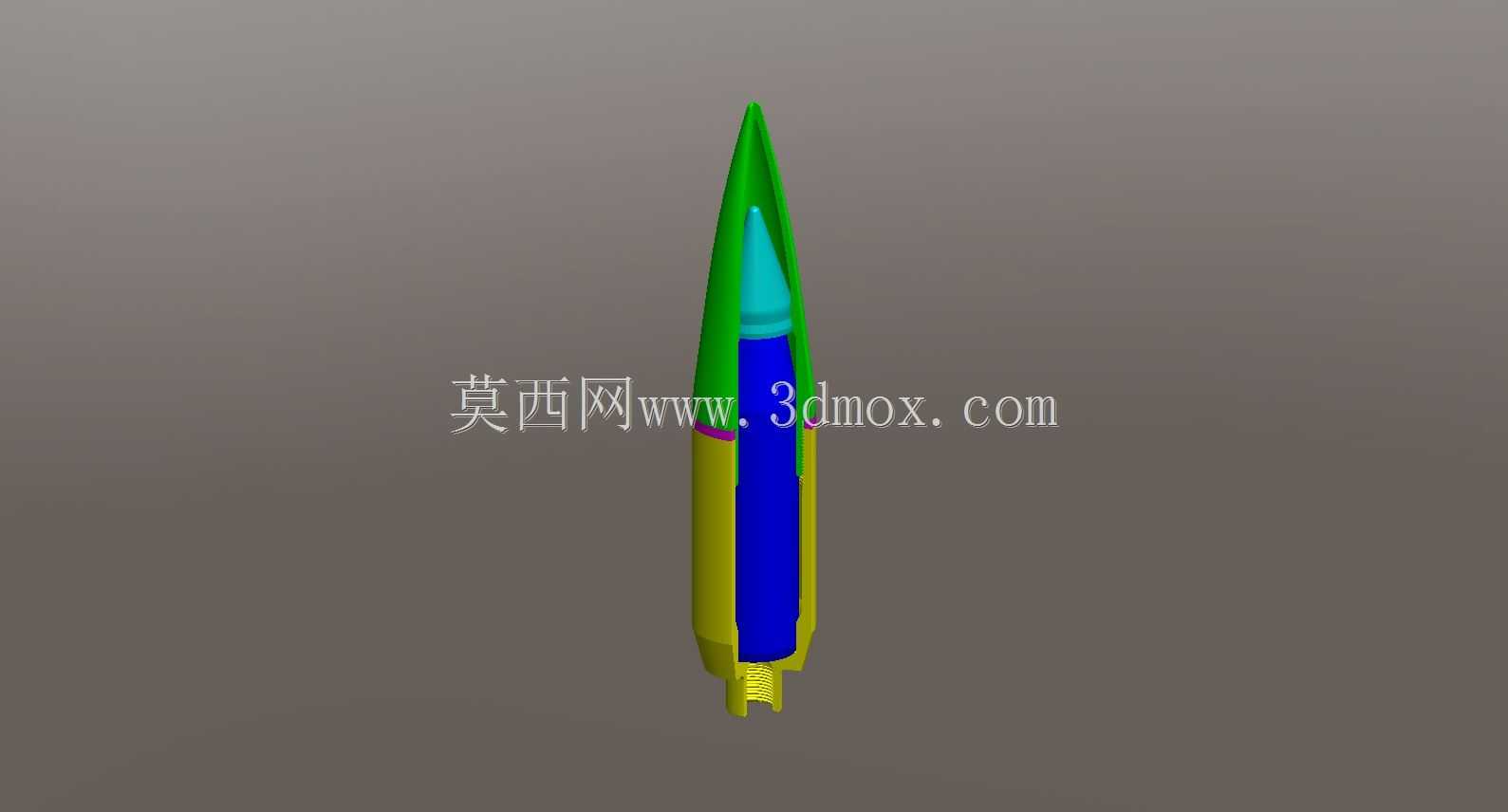

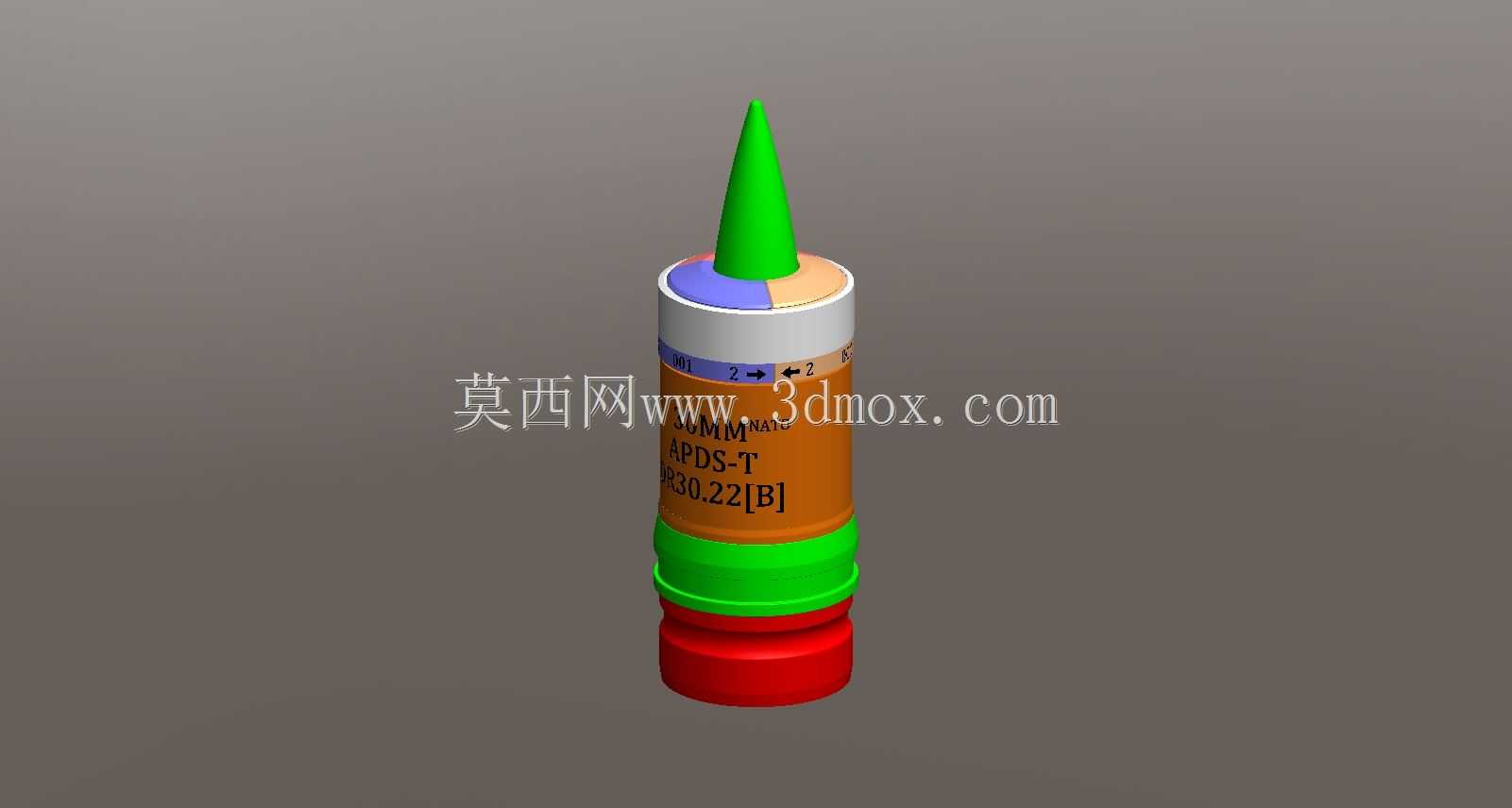

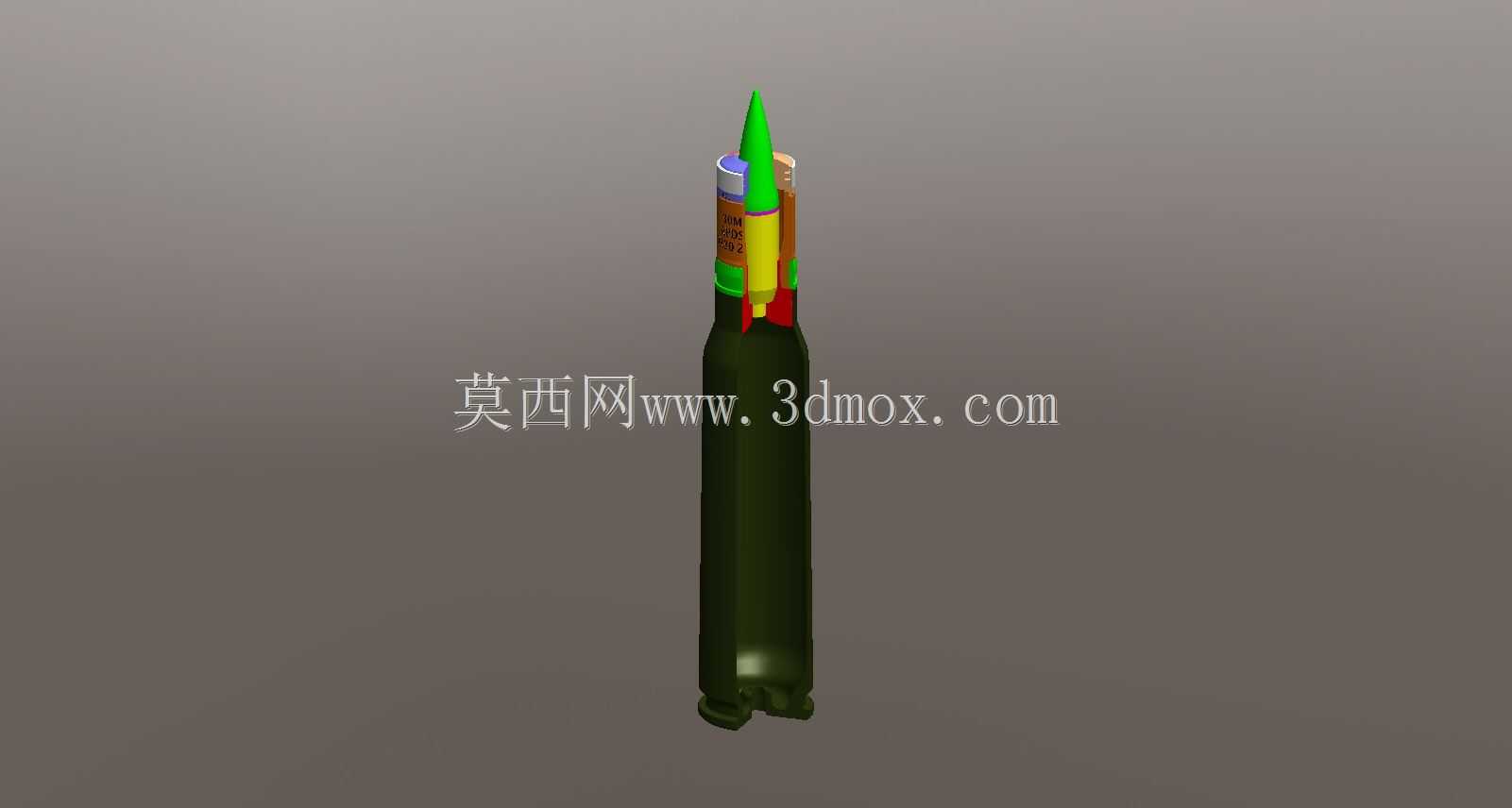

　　在三维建模的结构还原层面，这款弹药的模型完整还原了弹芯、弹托、弹壳、发射药、底火的全部分层结构，做了半剖展示处理，能够清晰看到内部的装配关系，对于弹药结构设计、火炮供弹机构设计的从业者来说，可以直接参考其尺寸边界、结构配合关系，用于同类型弹药的结构迭代、供弹具的适配设计，也可以作为装备仿真、教学演示的数字化模型使用，结构细节完全匹配实际弹药的工程设计逻辑，没有做夸张的艺术化修改，所有结构特征都对应实际的功能需求，不存在冗余的装饰性结构。
