亲和泵配套导向导轨结构设计

　　在流体输送类设备的配套结构设计中，导向导轨的作用往往容易被初入行的工程师忽略，很多人觉得这类构件只是简单的承托件，不需要做精细化的结构考量，但实际在多工位亲和泵的长期运行场景里，导轨的形位公差、安装适配性、结构刚性直接决定了泵组核心运动部件的运行寿命与工位对位精度。这套导轨结构是针对长条形排布的多联亲和泵做的配套导向设计，日常应用场景集中在生化分析设备、试剂定量分装线、小型流体精准输送工位这类需要泵头做直线往复移位的场合，区别于普通传动用的直线导轨，它不需要承担大负载的传动载荷，核心作用是给泵组的滑动安装座提供稳定的运行轨迹约束，同时集成了泵体安装的定位基准，不需要额外做安装基准面的二次加工。从结构设计思路来看，

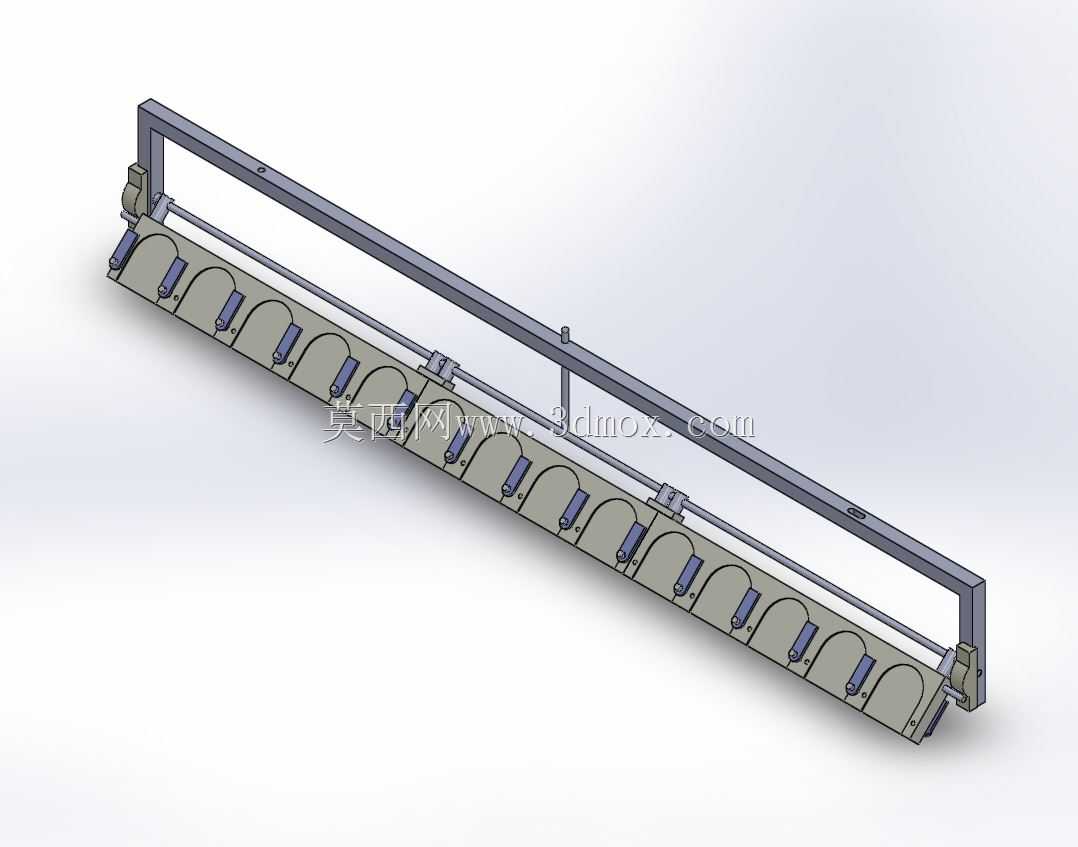

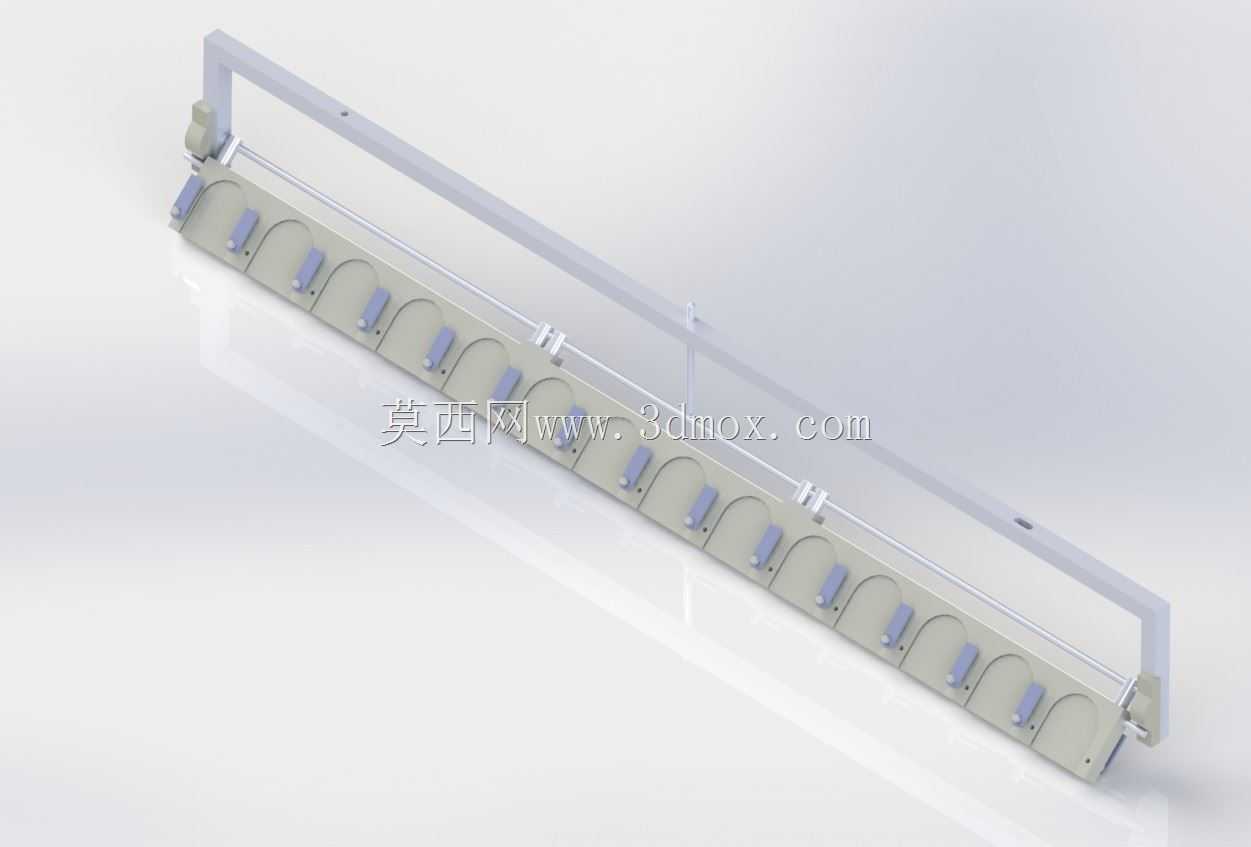

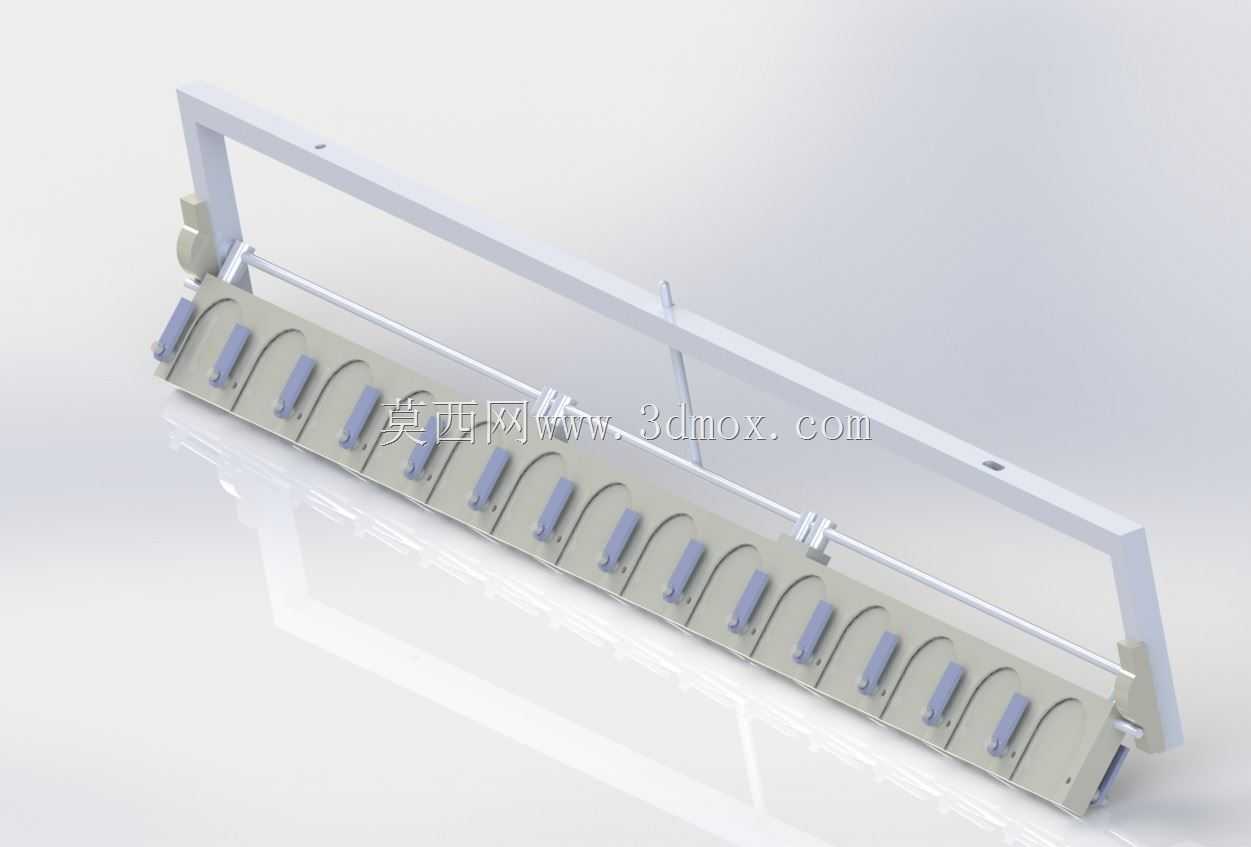

　　整个导轨采用分体式组合结构，主体承托部分做了等距的安装位预留，每个安装位的弧形卡槽刚好匹配亲和泵泵体的外轮廓弧度，安装时不需要额外做定制夹具定位，泵体卡入卡槽后就能保证所有泵体的轴线处于同一水平面上，避免因为安装高度差导致的流体管路弯折、试剂残留、定量精度偏差问题。上方的压持导轨采用薄壁型材结构，和下方承托导轨通过两端的固定支架形成框架式结构，相比单侧悬臂的导轨设计，这种双侧框式结构能避免滑动座运行到导轨中段时出现的挠度变形，哪怕是长度超过一米的长行程排布，中段的形变量也能控制在0.1mm以内，完全满足亲和泵的工位对位精度要求。中间的导向杆采用光滑圆杆设计，滑动座通过直线轴承和导向杆配合，相比滚珠导轨的结构，

　　这种配合形式的运行阻力更小，噪音更低，而且在有少量试剂溅落的场景下，不会因为异物进入滚道出现卡滞问题，日常维护只需要定期擦拭导向杆表面涂抹少量润滑脂即可，维护成本远低于精密滚珠导轨。从安装边界来看，整个导轨组件的安装孔位都做在两端的固定支架上，支架上预留了长条形的调节腰孔，安装时可以根据设备机架的实际安装孔位做前后左右的位置微调，不需要在现场重新打孔，适配性更强。导轨的整体宽度控制在较窄的尺寸范围内，不会占用过多的设备内部安装空间，对于内部空间紧凑的台式分析设备来说，这种窄幅设计能给管路排布、电路走线留出更多富余空间。在实际使用场景中，这类导轨搭配的亲和泵往往需要在多个试剂位之间做快速切换，

　　导轨的滑动阻力均匀性是设计时重点考量的指标，设计时特意将导向杆的中心高度和滑动座的重心高度做了重合设置，避免滑动座运行时出现偏载力矩，哪怕是高速往复移位，也不会出现卡顿、爬行的问题。另外，承托导轨上的每个泵体安装位都预留了走线卡槽，泵体的供电线、信号控制线可以直接嵌入卡槽内排布，不会因为滑动座的往复移动拉扯线路，也避免了线路散乱堆积在导轨内部影响滑动运行。很多工程师在做这类配套导轨设计时，往往会直接选用标准直线导轨搭配自制安装板，但是实际装配时会发现，标准导轨的安装基准面需要和泵体安装面做多次校准，累计误差很难控制，而且标准导轨的密封结构在有试剂溅落的场景下很容易被腐蚀，这套定制化的导轨结构直接把泵体安装基准和导轨导向基准做了一体化加工，装配时一次装夹就能保证所有形位公差要求，零件表面采用的硬质阳极氧化处理，能耐受常见生化试剂的腐蚀，长期使用也不会出现表面锈蚀、涂层脱落的问题。从结构刚性的角度考量，两端的固定支架做了加强筋设计，哪怕是设备运输过程中的颠簸震动，也不会出现支架变形导致的导轨平行度超差问题，滑动座上预留的泵体安装孔采用标准孔位设计，能适配市面上绝大多数常规规格的亲和泵安装尺寸，不需要对泵体本身做任何改装就能直接装配。
