北约5.7×28mm枪械膛压测量顶空量规

　　在轻武器生产校验、日常维护的尺寸检测环节，膛内头部空间的尺寸合规性直接关系到弹药击发时的膛压稳定性，一旦顶空尺寸超出公差范围，轻则出现击发无力、弹药不发火的故障，重则引发膛压超标、弹壳断裂甚至炸膛的安全事故，这类顶空量规就是专门针对北约STANAG标准下5.7×28mm口径枪械设计的专用检测工装，主要用于枪械生产下线终检、售后维护、改装修复后的膛内基准尺寸校验，是轻武器质检环节必不可少的专用检具。

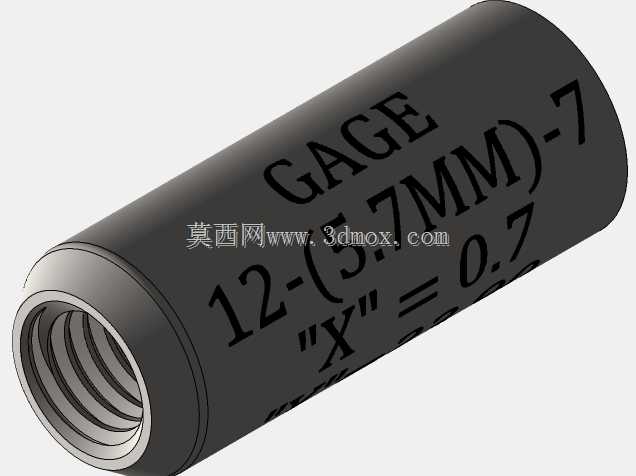

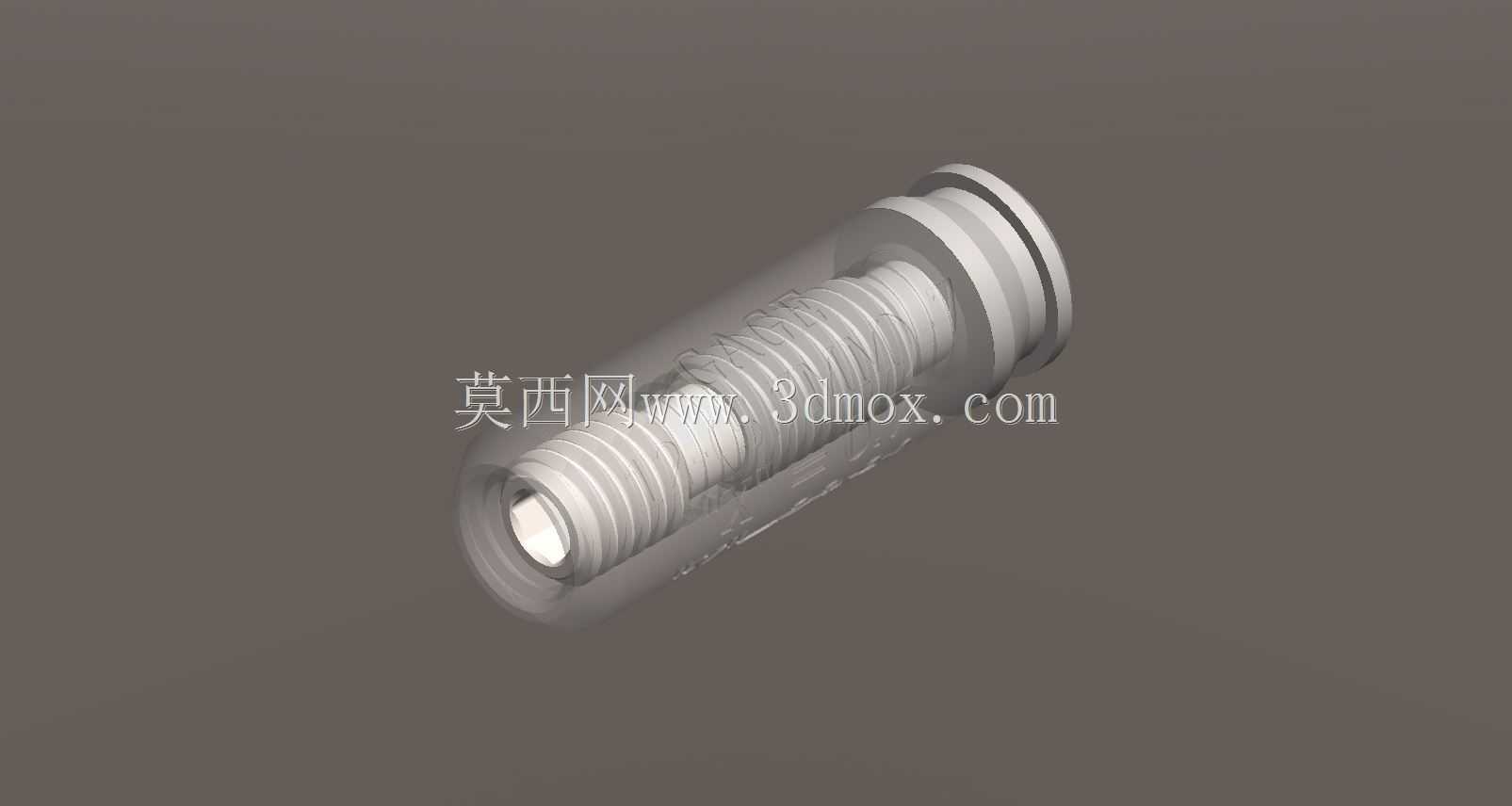

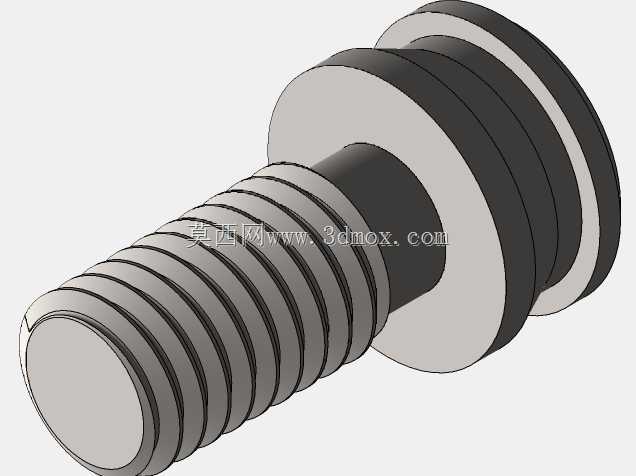

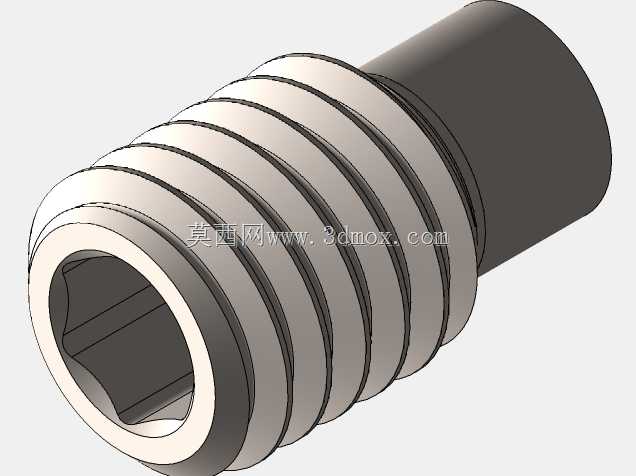

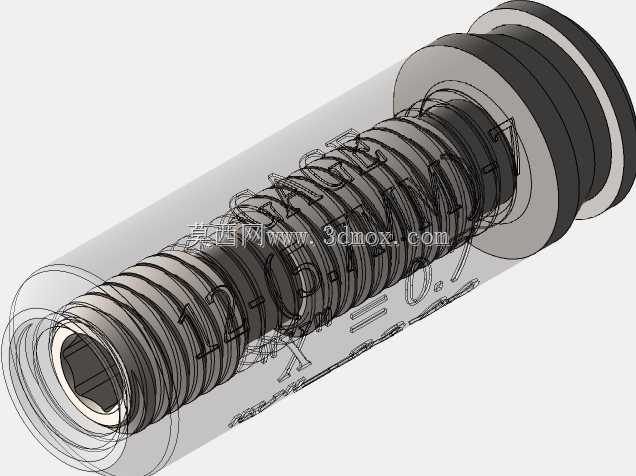

　　这款量规的整体外形参照同规格弹药的弹壳外形做等比例适配设计，整体为回转体金属结构，外轮廓尺寸和标准5.7×28mm弹壳完全一致，能够顺利进入枪械弹膛完成定位，不会因为外形干涉导致测量结果失真。量规采用分体式可调结构，主体为带外螺纹的量规筒体和配套的螺纹底座，筒体内部加工有同轴的内孔，用于容纳测量基准顶杆，底座通过螺纹旋接在筒体尾部，旋转底座就可以调整整个量规的总长度，调整到位后可以通过内部的锁紧螺钉将底座位置锁死，避免测量过程中尺寸偏移影响读数准确性。

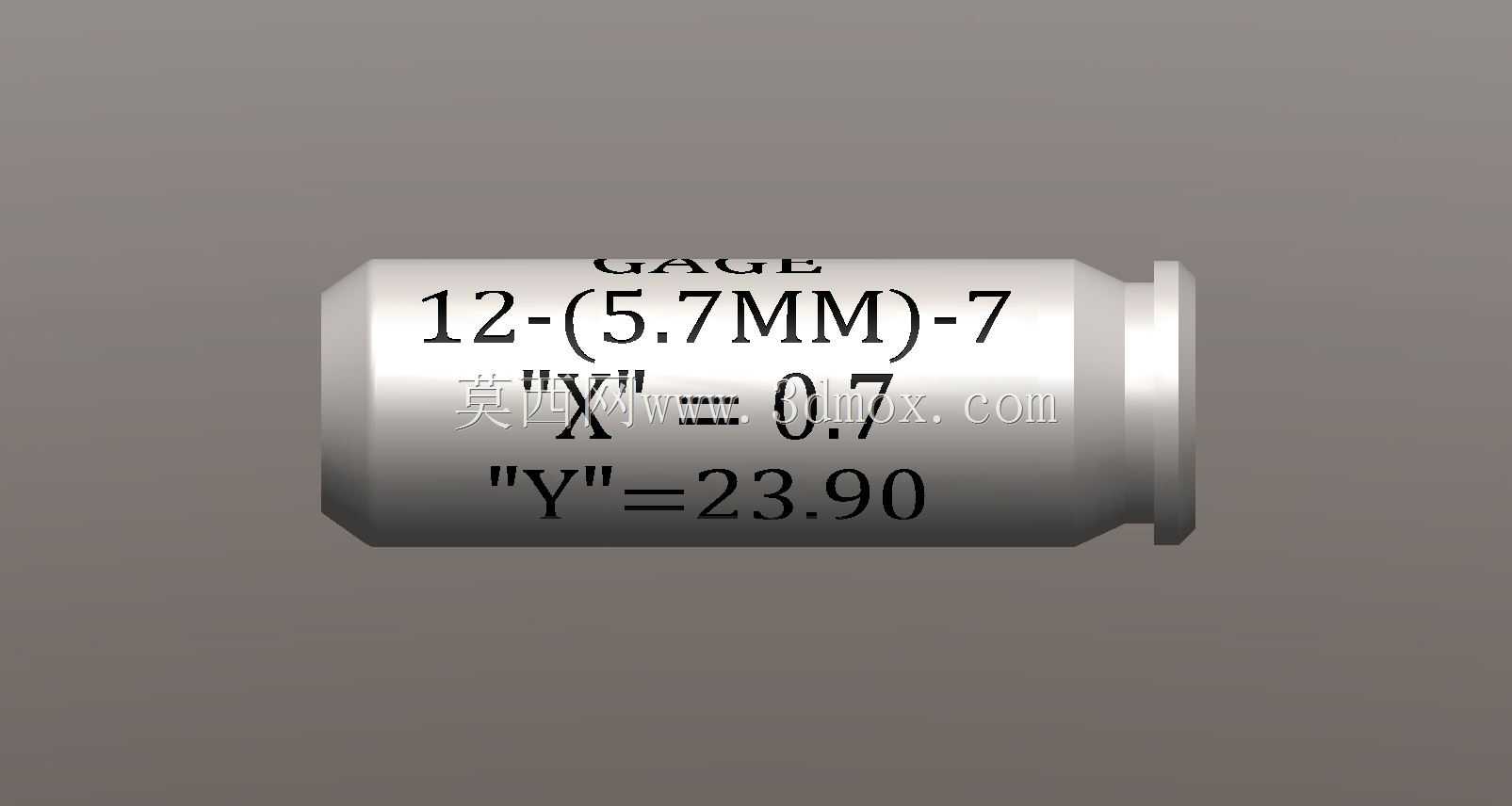

　　实际使用时，首先需要完成量规自身的基准校准：X值是从量规前端测量面到压力计顶端的基准直径尺寸，精加工完成后需要将实测的准确X值刻蚀在量规外表面，这个尺寸的公差需要控制在0.7±0.05mm范围内，作为后续测量的固定基准值。当所有零件组装完成后，需要测量量规的总长度Y值，也就是从量规底座端面到量规前端测量面的总长度，标准状态下这个Y值应当为23.9±0.2mm，需要注意的是如果内部锁紧螺钉旋紧后突出底座端面的长度超过8mm，计算总长度时不能将这部分突出长度计入Y值，避免基准偏移。

　　在枪械检测场景中，将组装校准好的量规像正常装弹一样送入待检测枪械的弹膛，关闭枪机完成闭锁后，测量得到的实际总长度与基准Y值的差值，就是当前枪械的实际顶空值，也就是Y值减去X值得到的最终结果，这个数值如果落在对应枪械的设计公差范围内，就说明弹膛头部空间尺寸合格，能够安全发射同规格弹药。需要注意的是，量规的Y值并不是固定不变的，环境温度变化带来的金属热胀冷缩、量规长期使用后的磨损、锁紧螺钉的预紧力变化都会带来Y值的微小偏移，因此每次开展检测作业前，都需要重新校准Y值的实际尺寸，不能直接沿用刻蚀的初始数值，避免检测误差。

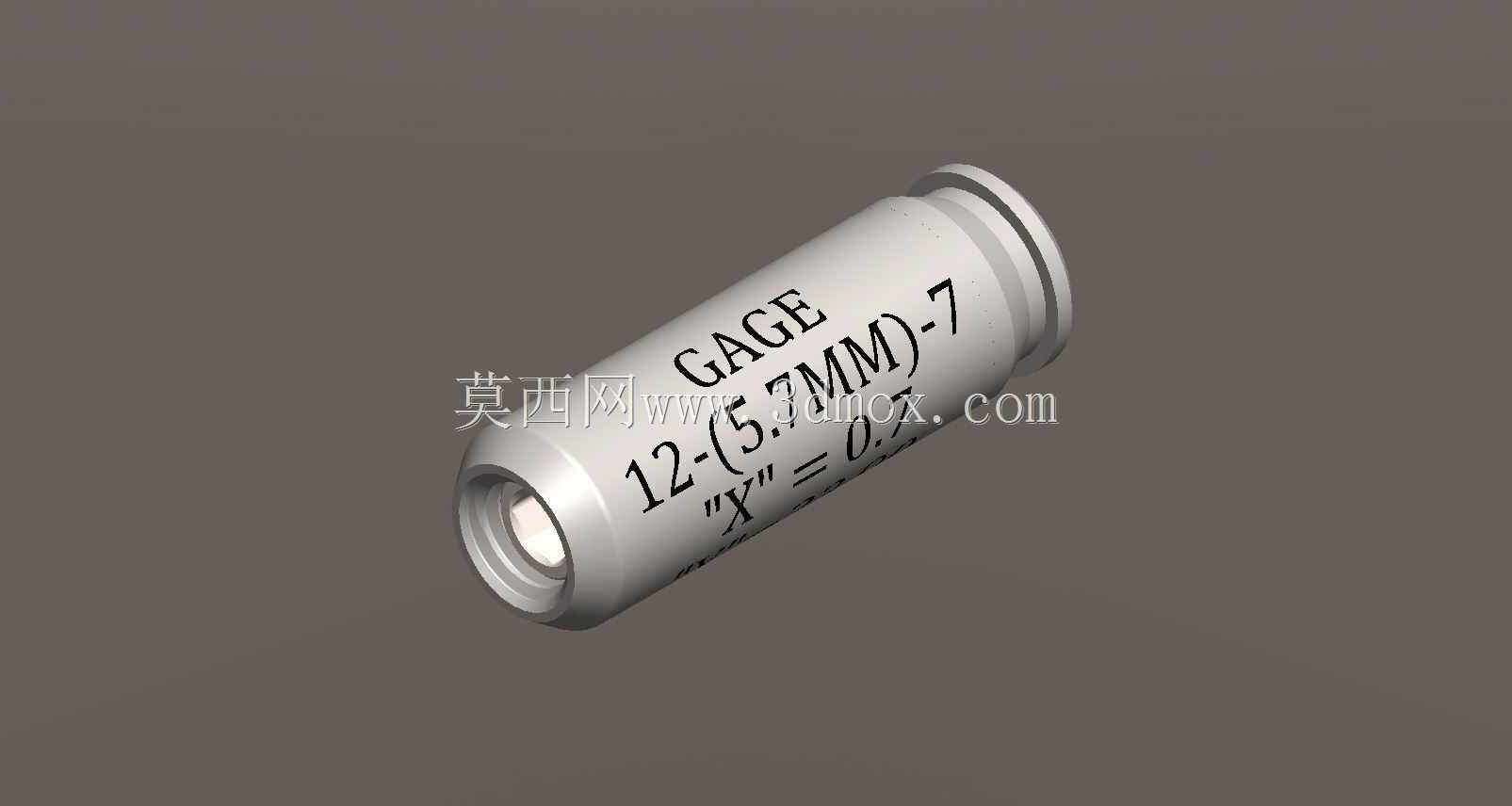

　　这款量规的外表面做了清晰的标识刻蚀，除了校准后的X值之外，还标注了量规的规格型号，方便现场检测人员快速识别，避免和其他口径的量规混用。量规的前端测量面做了圆角过渡处理，进出弹膛的时候不会刮伤弹膛内壁的镀铬层或者膛线起始部位，避免对枪械本身造成损伤。尾部的底座设计有防滑的滚花结构，不需要额外工具就可以手动旋转调整长度，在野外无工具的维护场景下也能快速完成校准作业，适配部队野外驻训、军械维修所流动巡检等多种使用场景。

　　从设计逻辑来看，这款可调式量规相比固定尺寸的通止规，能够覆盖更大的尺寸公差检测范围，不仅可以判断顶空尺寸是否合格，还能直接读出实际的偏差数值，给后续的弹膛修磨、枪机调整提供精确的数值参考，不需要准备多件不同尺寸的固定量规，大幅减少了质检环节的工装携带数量，尤其适合多批次、不同磨损状态枪械的批量检测作业。量规的所有配合面都做了精密磨削加工，螺纹配合间隙控制在极小范围内，调整时不会出现旷量，锁紧后的尺寸重复定位精度可以控制在0.01mm以内，完全满足轻武器检测的精度要求。
