北约20毫米弹药筒配套假弹结构设计

　　在地面防空、机载航炮、舰载近防系统的20毫米自动炮研发、测试与维护环节，符合STANAG 3585标准的假弹是不可或缺的工艺配套部件，这类部件不承担实弹发射的做功功能，却贯穿了自动机循环测试、供弹机构调试、身管内膛校验、装填机构磨合等全流程工序，是小口径自动炮研发与维保环节的核心工装类零部件。本次设计的假弹严格遵循北约20×102毫米弹药的接口规范，完全匹配对应规格弹药筒、射弹、膛室与膛线的尺寸边界，可直接适配采用该标准弹药的伏尔肯系列自动炮及同规格制式自动加农炮，无需额外调整供弹路线或弹膛定位尺寸。从实际应用场景来看，这类假弹首先用于自动炮生产阶段的循环可靠性测试，实弹发射成本高且存在安全风险，采用尺寸、重量、

　　外形轮廓与实弹完全一致的假弹，可连续完成数千次供弹、入膛、抽壳、抛壳循环，验证供弹机构的拨弹阻力、弹链抱弹力、炮闩推弹行程、抽壳钩抓合可靠性，排查供弹卡顿、入膛定位偏差、抽壳滑脱等结构问题，避免实弹测试阶段出现炸膛、卡弹等安全事故。其次在装备维保环节，假弹可用于校验身管膛线磨损后的适配性，当自动炮身管发射一定数量弹药后，膛线起始段会出现磨损，通过假弹入膛后的贴合间隙测量，可快速判定身管是否达到更换阈值，无需拆解身管进行复杂的内膛测量。此外在部队日常训练中，假弹可用于装填操作训练、故障排除演练，让操作人员熟悉弹药装填流程、卡弹故障处置步骤，降低训练阶段的实弹消耗与安全隐患。从设计思路层面，该假弹的整体轮廓完全复刻实弹的外形尺寸，

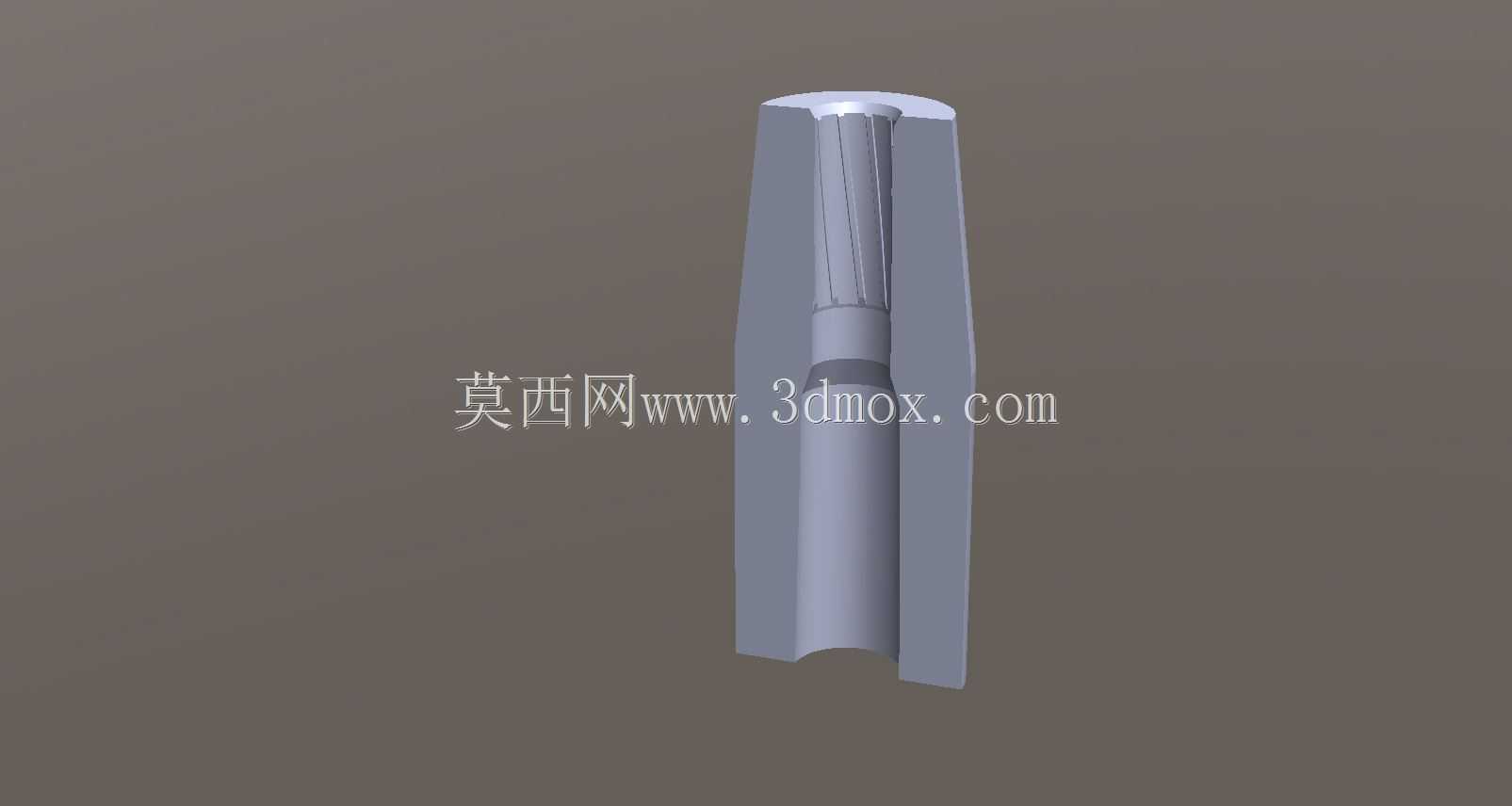

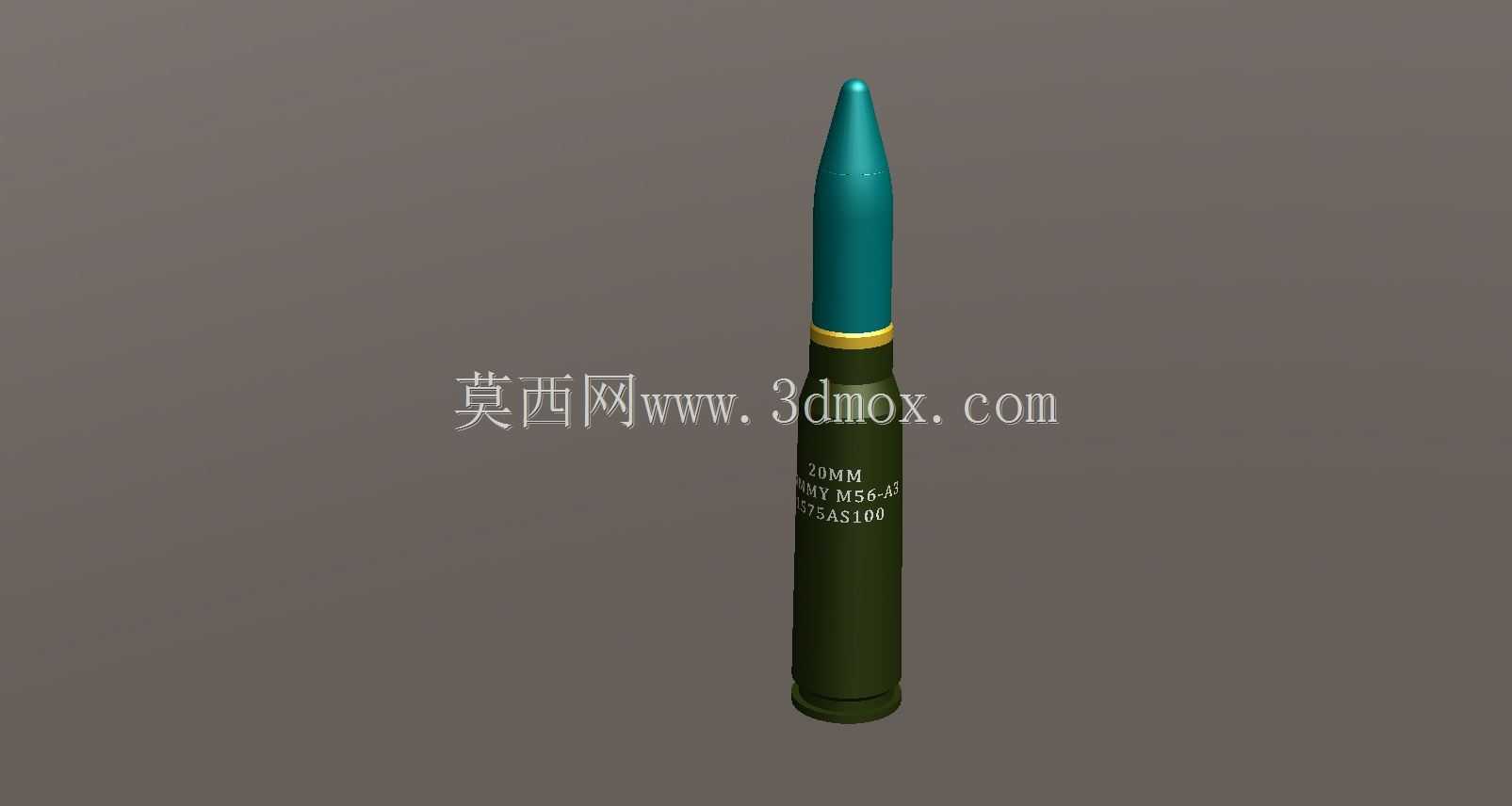

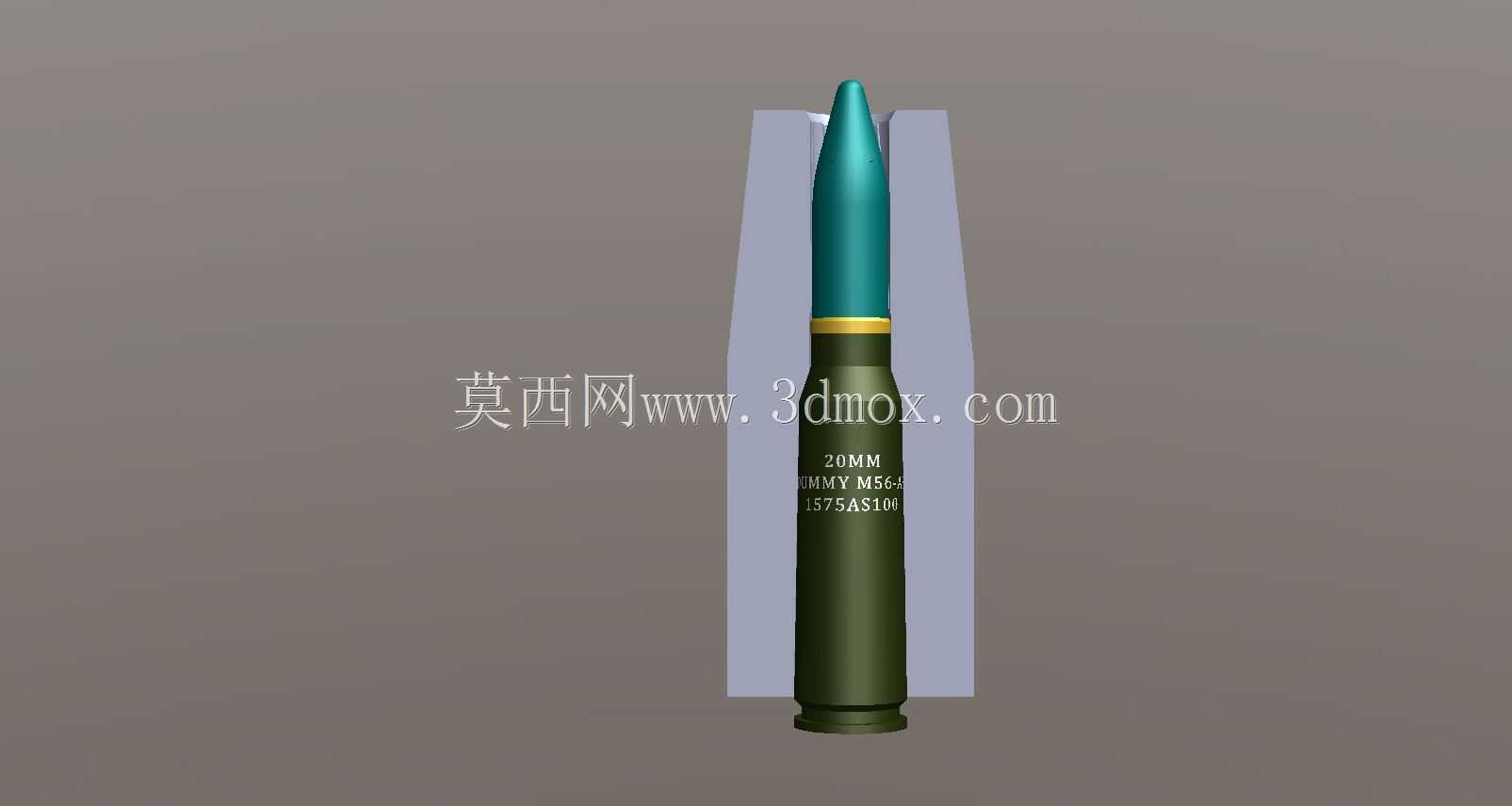

　　弹尖部分采用与实弹一致的弧形流线轮廓，保证在供弹过程中可顺利沿导弹斜面滑入弹膛，不会出现弹尖磕碰导弹板、卡滞在供弹槽内的问题；弹体圆柱段直径严格匹配弹膛坡膛前的直膛段尺寸，与膛线阳线的间隙控制在0.02毫米以内，既保证入膛过程顺畅无卡滞，又能准确模拟实弹入膛后的定位状态，可精准校验炮闩闭锁时的弹底间隙，避免闭锁间隙过大导致的弹壳横断、间隙过小导致的炮闩关闭不到位问题。弹体下部的弹筒部分完全匹配标准弹药筒的外形尺寸，弹底缘厚度、底缘直径、抽壳钩槽的位置与深度均严格遵循STANAG 3585规范，抽壳钩槽的圆角半径与实弹保持一致，保证抽壳钩可完全卡入槽内，抽壳过程中受力均匀，不会出现抽壳钩滑脱、弹底缘变形的问题；弹筒与弹体的连接位置设置有与实弹一致的定位环带，该环带是入膛时的轴向定位基准，当假弹被炮闩推入弹膛到位后，该环带恰好抵靠在弹膛的定位端面上，模拟实弹入膛后的轴向定位状态，可用于校验炮闩的闭锁行程、复进到位位置是否符合设计要求。在安装边界与尺寸公差控制上，该假弹的总长度、弹体最大直径、弹筒长度、底缘尺寸等关键接口尺寸的公差均控制在IT7级精度以内，与实弹的尺寸偏差不超过0.05毫米，保证在不同生产批次的同规格自动炮上均可通用，不会出现适配性问题。弹体表面的粗糙度控制在Ra1.6以内，模拟实弹弹体的表面加工状态，避免因表面粗糙度过大导致入膛阻力过大，模拟出的供弹阻力与实弹状态偏差过大，影响测试结果的准确性。

　　考虑到测试过程中假弹会反复经历推弹入膛、抽壳抛壳的循环冲击，弹体与弹筒的连接部位采用整体式结构设计，避免装配式结构在反复冲击下出现松动、脱落问题，弹尖部分做了倒圆角处理，避免磕碰供弹机构的导弹面、弹膛内壁，造成零部件表面损伤。不同于实弹需要考虑发射药装填、弹头起爆等功能，假弹的内部采用实心结构设计，整体重量与实弹的重量差控制在5%以内，保证供弹过程中的惯性力与实弹一致，可准确模拟自动机在供弹、抛壳过程中的动态受力状态，测试得到的自动机循环速率、供弹簧受力、抛壳角度等参数与实弹状态高度吻合，为自动机的结构优化提供准确的数据支撑。在膛线适配性设计上，弹体圆柱段的前端做了与实弹弹头一致的导引锥，该锥度与弹膛坡膛的锥度完全匹配，入膛时可沿坡膛顺利导向直膛段，不会出现弹体磕碰膛线起始段、造成膛线磕碰损伤的问题；弹体圆柱段的长度与实弹弹头的圆柱段长度一致，入膛后弹体圆柱段恰好完全嵌入膛线区域，可用于校验膛线的磨损情况，当膛线磨损量超过设计阈值后，假弹入膛后的晃动量会明显增大，维保人员可通过晃动量快速判定身管状态。此外，该假弹的弹底平面平整度控制在0.01毫米以内，模拟实弹弹底的平面状态，可用于校验炮闩镜面的贴合情况，当炮闩镜面出现磨损、凹坑时，假弹入膛闭锁后弹底与炮闩镜面的接触间隙会出现不均匀的情况，可快速排查炮闩的磨损问题，避免实弹发射时出现弹底击穿、火药燃气泄漏等故障。
