GE喷气发动机安装支架结构设计

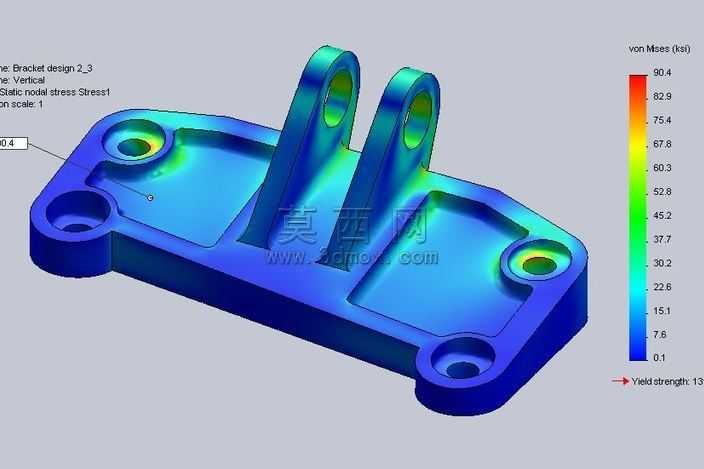

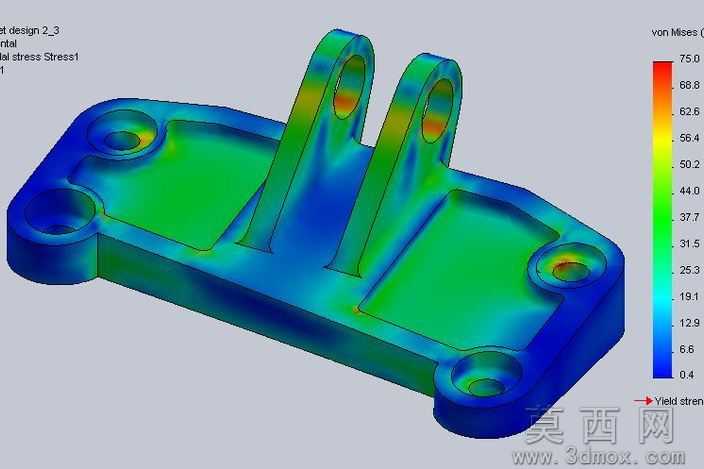

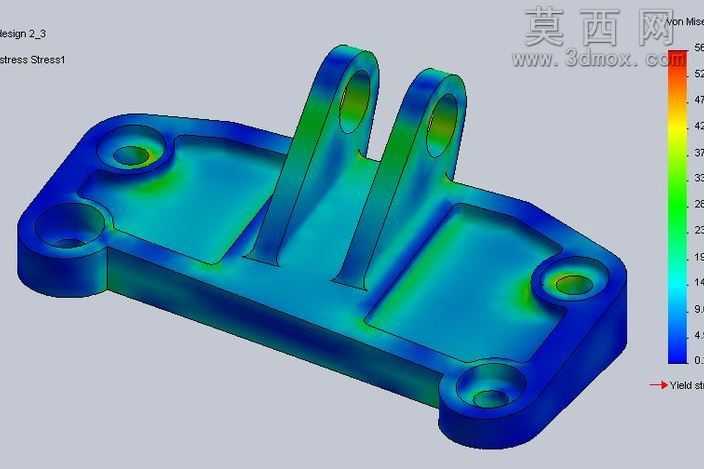

本作品为喷气发动机配套安装支架的三维结构设计，建模过程围绕航空类安装支架的实际工况需求展开，在三维建模阶段首先完成安装基准面的构建，严格匹配发动机安装点位与机体固定端的位置公差要求，底座部分采用一体化铣削成型的结构设计，分布四个沉头安装孔位，孔位周边做局部加厚处理以分散螺栓紧固时的压应力，避免长期使用过程中出现安装孔开裂、形变等失效问题。支架上部设置两个对称的铰接耳板结构，耳板内孔做同轴度公差约束，用于与发动机侧的铰接点位配合，耳板与底座的过渡区域采用大圆弧平滑过渡设计，消除直角结构带来的应力集中隐患，整体结构的壁厚根据受力分布做差异化设计，非主要受力区域适当减薄以控制整体重量，最终成品支架重量控制在2.26磅，较初始设计方案减重49.9%，实现轻量化与结构强度的平衡。建模完成后针对实际使用场景下的多类加载工况开展有限元仿真分析，通过应力云图可以直观呈现不同区域的应力分布状态，仿真覆盖四类典型加载条件：第一类加载工况下支架最大von mises应力为90.4ksi，对应安全系数为1.45；第二类加载工况下最大应力为75.0ksi，对应安全系数为1.75；第三类加载工况下最大应力为56.7ksi，对应安全系数为2.31；第四类加载工况下最大应力为86.8ksi，对应安全系数为1.51，所有工况下的最小安全系数为1.45，满足航空结构件的强度设计要求。材质选用适配航空使用场景的高强度金属材质，渲染阶段采用真实金属材质参数还原零件的金属质感，应力云图采用标准的彩虹色阶映射，从低应力区域的蓝色到高应力区域的红色逐步过渡，清晰标注屈服强度阈值，直观展示各区域的受力水平，为后续的结构优化、工艺选型提供可靠的三维数据支撑，模型可直接用于后续的工程出图、工艺仿真、装配验证等环节。
