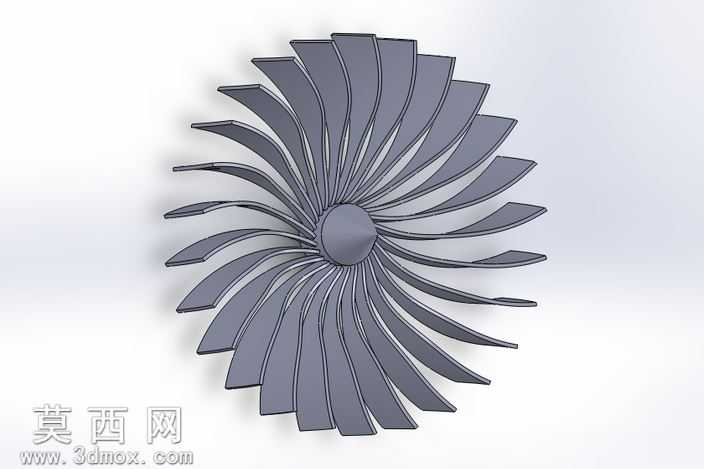

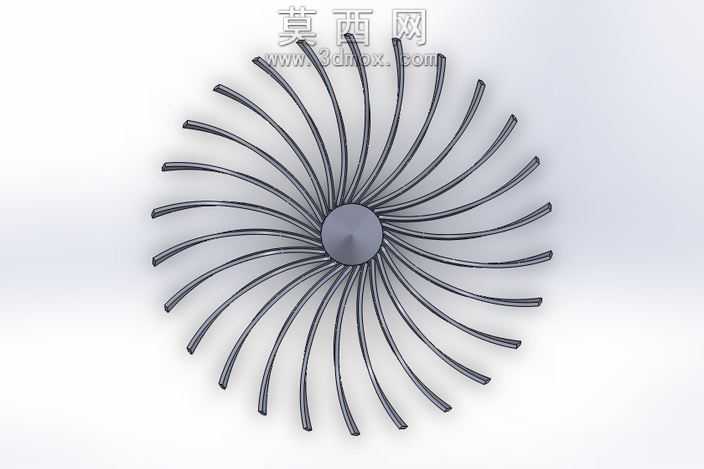

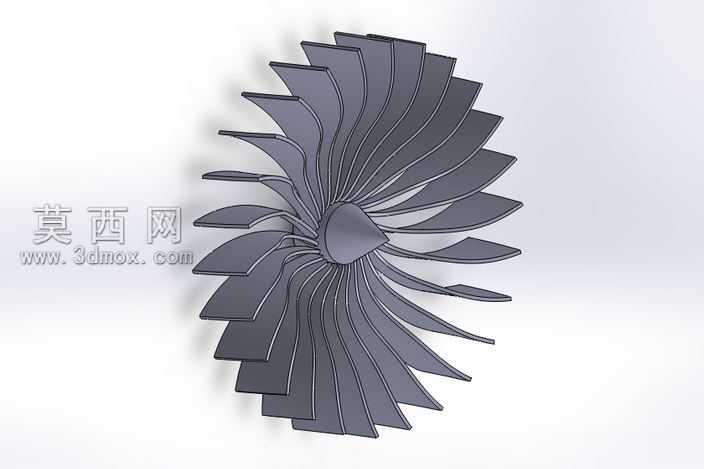

流线型径向弯曲叶片涡轮结构设计

本涡轮模型采用三维参数化建模方式完成整体结构搭建，建模过程中首先确定中心轮盘的基准尺寸，以轮盘圆心为全局坐标原点，建立径向、周向、轴向三个方向的基准参考体系，为后续叶片阵列提供精准的定位基准。轮盘部分采用回转体建模逻辑，通过绘制中心凸台的截面草图，经回转命令生成一体化的轮盘基体，轮盘边缘做平滑过渡圆角处理，避免应力集中问题，同时保证与叶片根部的衔接面平整贴合。叶片部分是本模型的设计核心，采用流线型径向弯曲构型，首先绘制单支叶片的空间引导线，引导线从轮盘外缘起沿周向偏转一定弧度，同时沿轴向做轻微的曲面抬升，保证叶片曲面符合流体动力学的流线要求，减少流体流经叶片表面时的阻力损失；之后绘制叶片的截面轮廓，沿空间引导线进行扫掠生成单支叶片实体，叶片厚度从根部到梢部做均匀的渐变减薄处理，既保证叶片根部与轮盘连接的结构强度，又降低叶片梢部的整体重量，减少涡轮高速旋转时的离心载荷。完成单支叶片建模后，通过圆周阵列命令，以轮盘中心轴线为阵列轴，按照均匀周向角度完成全部叶片的阵列排布，阵列过程中逐一校验每支叶片与轮盘的衔接位置，确保所有叶片与轮盘完全合并为一体化实体，不存在缝隙、重叠等建模缺陷。材质设置上，整体模型赋予金属合金钢材质，调整材质的金属度、粗糙度参数，模拟经过精密机加工后的金属表面质感，渲染阶段采用柔和的环境漫反射光源，搭配定向主光源突出叶片的曲面弧度与金属反光效果，清晰展现每支叶片的弯曲形态与整体的放射状结构。设计过程中充分考虑涡轮的实际工况需求，叶片的弯曲角度经过反复调整，既保证流体冲击叶片时能够高效将流体动能转化为旋转机械能，又避免叶片弯折角度过大导致的流体脱流问题；轮盘中心预留的装配轴孔尺寸符合通用传动部件的装配标准，可直接与传动轴配合完成装配，整体结构无冗余设计，所有曲面均做连续性校验，保证模型可直接用于后续的工程分析、3D打印验证或者装配模拟使用。
