电脑散热用轴流冷却风扇结构设计

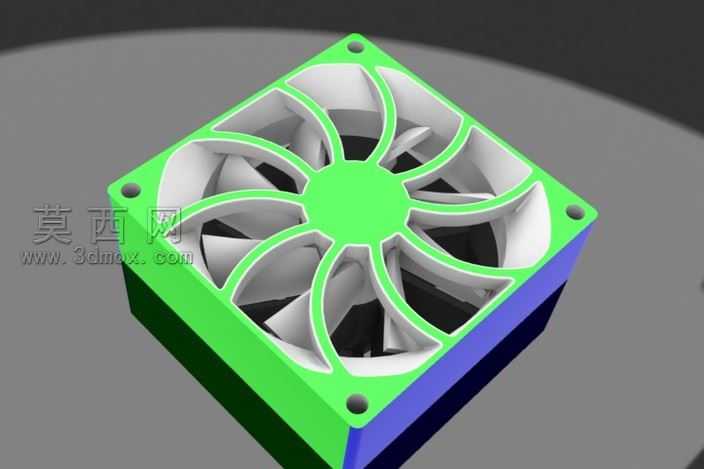

本作品为电脑设备使用的轴流冷却风扇三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循消费级散热风扇的通用尺寸规范，整体为标准正方形外框结构，四角预留对应规格的安装固定孔位，可直接适配常规电脑机箱、CPU散热器的安装尺寸要求。模型构建过程中优先保证结构合理性，外框采用等壁厚设计，兼顾结构强度与轻量化需求，框体边角做圆弧过渡处理，避免应力集中问题，同时减少生产过程中的注塑缺陷。扇叶部分采用十一片式弧形曲面设计，建模时通过多组引导线放样生成流畅的翼型截面，每片扇叶从轮毂到叶梢设置连续变化的安装角度与扭转弧度，可在运转时引导气流沿轴向稳定输出，降低气流紊流带来的风噪与动压损失，轮毂部分做圆弧收边处理，减少中心区域的气流涡流。模型完成基础结构建模后，在Keyshot中完成渲染材质设置，外框部分分别赋予亮面绿色与蓝色塑料材质，模拟常见的彩色PC散热风扇外观质感，扇叶部分赋予半透磨砂灰白色塑料材质，还原实际产品中半透扇叶的视觉效果，场景中添加柔和的环境光与定向补光，清晰呈现扇叶的曲面弧度与外框的结构细节，同时添加柔和的地面阴影提升模型的真实感。设计过程中充分考虑风冷散热的实际使用需求，扇叶与外框之间预留均匀的运转间隙，既避免扇叶运转时与框体发生剐蹭，也尽可能减少间隙处的气流回流损失，外框内侧做导流斜面设计，可对进入扇叶区域的气流进行预整流，提升整体送风效率。模型各部件均为独立实体，可直接进行虚拟装配验证、干涉检查，也可导出至仿真软件进行风阻、风量的流体仿真分析，为后续的结构优化、实物开模生产提供完整的三维数据支撑，整体结构简洁合理，外观配色符合电竞类电脑硬件的视觉设计风格，兼顾实用性能与外观表现力。
