Ender5+双挤出机线性托架3D打印设备

　　这套基于Ender5架构升级的双挤出打印设备，核心面向桌面级FDM工艺的多材料、大尺寸打印场景，常见于创客空间的功能件打样、小型工坊的定制化零件生产、高校机械实验室的结构验证环节，相比原厂单挤出机型，它解决了传统Ender5打印水溶性支撑、双色构件时需要频繁更换耗材的痛点，也通过线性导轨的替换解决了原厂滚轮结构长期使用后出现的间隙晃动、打印层纹不均的问题。

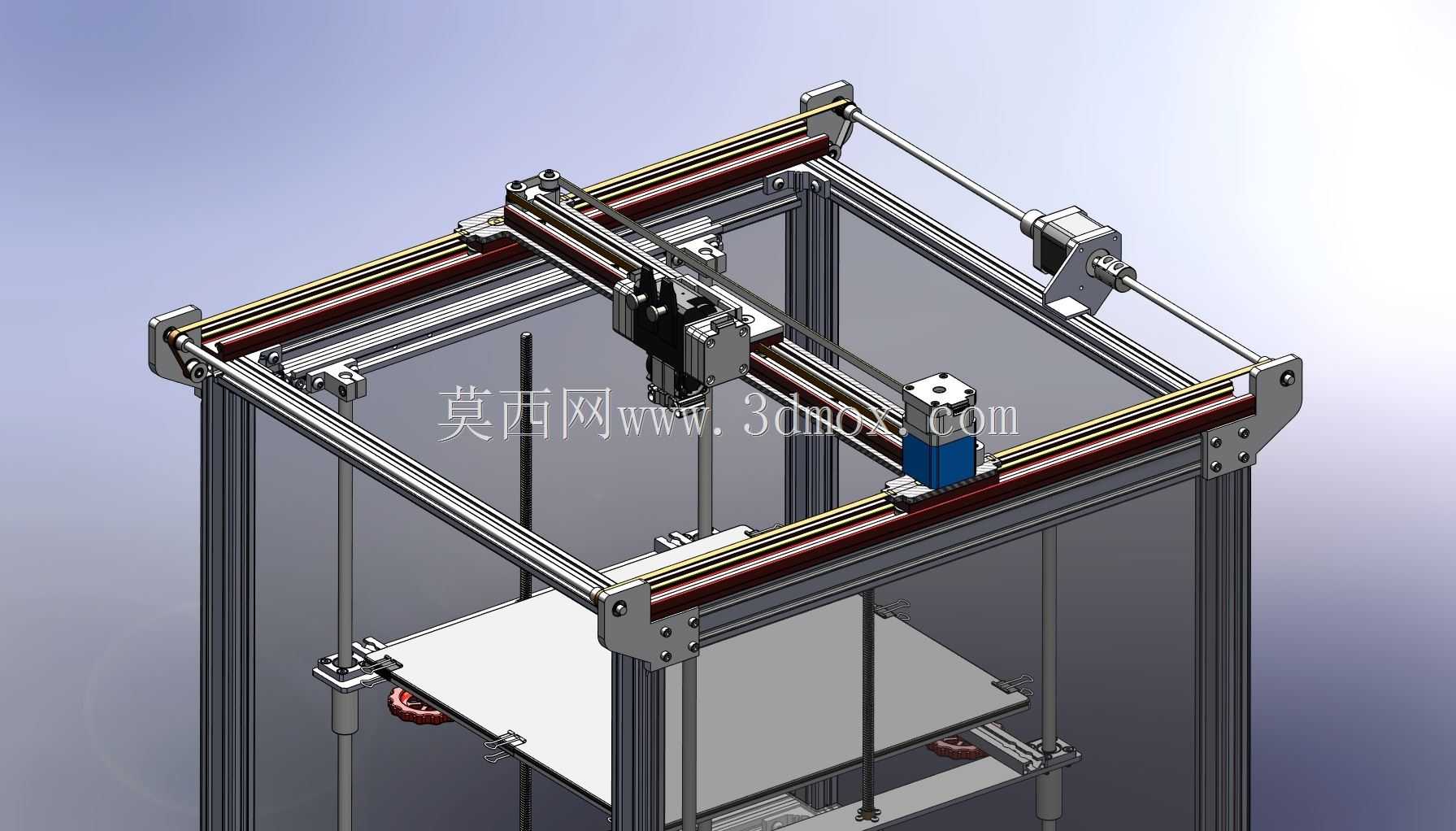

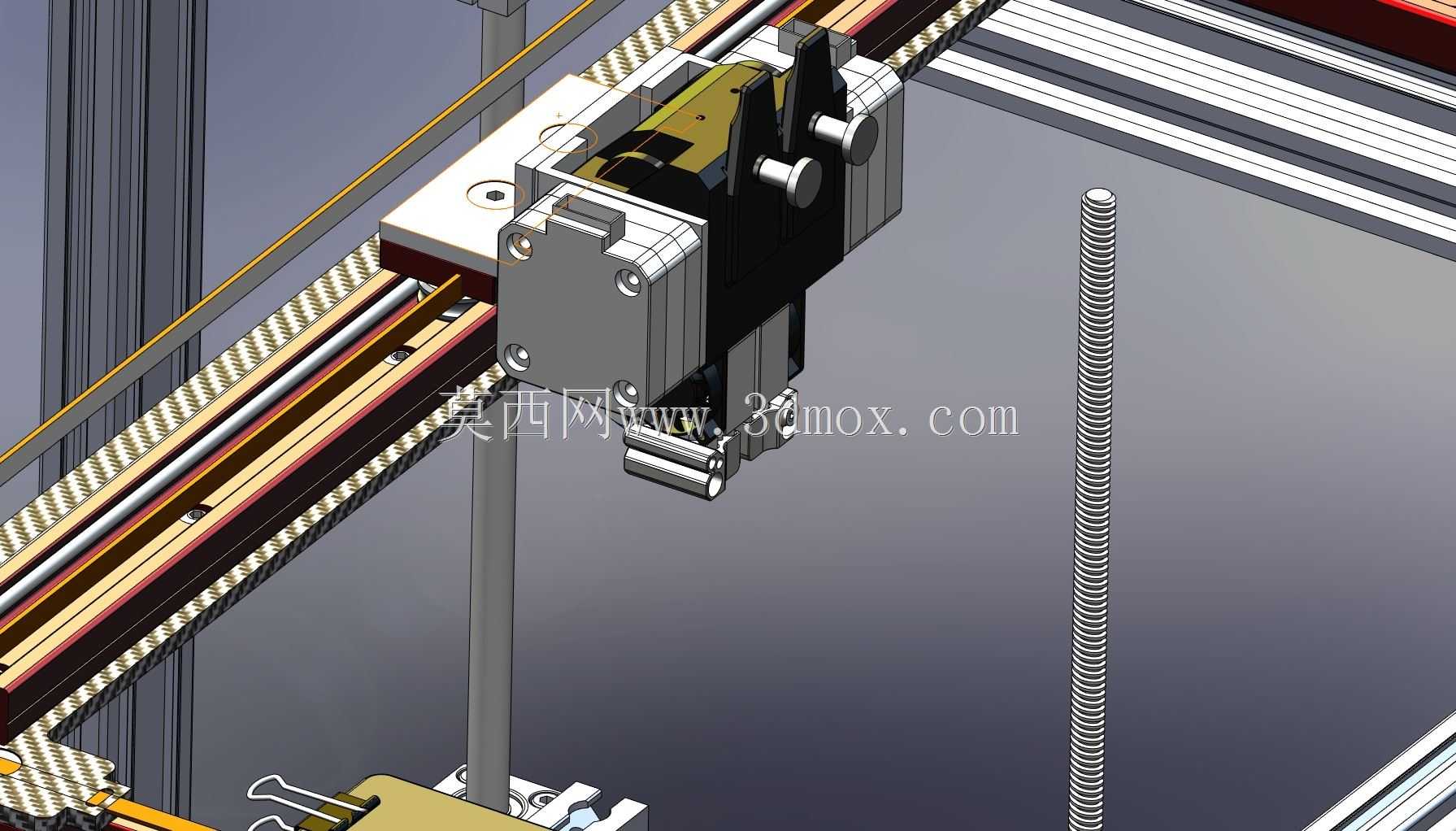

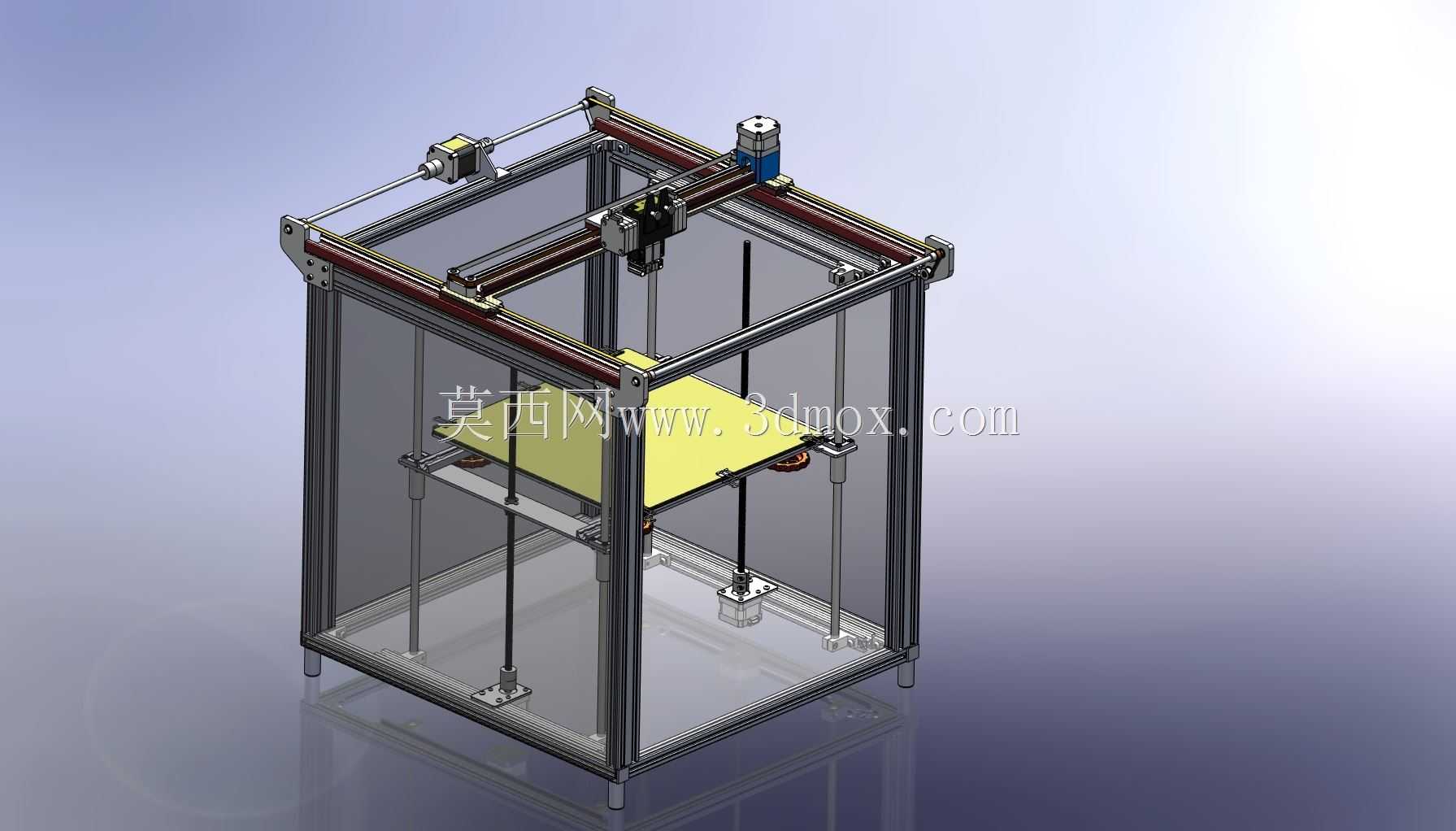

　　从结构设计逻辑来看，整机采用4040工业铝型材搭建封闭立方体框架，这种框架的抗扭刚性远高于开放式的悬臂打印结构，Z轴方向采用四根光杆做导向，配合底部双丝杆同步驱动热床升降，能避免大尺寸热床单侧抬升时出现的倾斜卡滞问题，安装时需要注意框架底部的调平脚杯要与放置台面完全贴合，四个脚杯的受力差不能超过5N，否则高速打印时框架会产生谐振，直接影响打印件的表面质量。X轴横梁上搭载的线性托架采用PBC品牌的redi系列直线轴承，这种轴承自带预紧调节结构，相比原厂的塑料滚轮，它的径向跳动量可以控制在0.02mm以内，托架上安装的bondtech双挤出机构采用双齿轮送料结构，送料力比单齿轮挤出高40%左右，哪怕是TPU这类柔性耗材，也能实现稳定的远程送料，不会出现耗材打滑、送料不足导致的断料问题。

　　设备的热端采用双喉管独立加热设计，两个喷嘴的中心距固定为18mm，切片时需要根据这个固定偏移量设置喷嘴的坐标补偿，避免双色打印时出现层间错位。热床采用铝基板加晶格玻璃的组合，最大打印尺寸可以达到350350400mm，安装热床时要保证热床平面与X轴横梁的平行度误差不超过0.1mm，否则大尺寸打印件的首层会出现一边粘牢一边翘边的问题。整机的走线全部采用拖链收纳，X轴、Z轴的运动线缆都藏在铝型材的槽内，既避免了运动过程中线缆被剐蹭磨损，也让整机的外观更整洁，没有多余的明线外露。

　　在实际使用场景中，这套设备既可以用单喷嘴打印常规的PLA、ABS、PETG等通用耗材，也可以双喷嘴同时工作，一个喷嘴打印模型主体，另一个喷嘴打印水溶性PVA支撑，用来打印带有复杂内腔、悬空结构的零件，拆支撑时只需要把零件泡在温水里就能让支撑完全溶解，不会留下支撑痕迹；也可以两个喷嘴装载不同颜色的同类型耗材，实现双色模型的一次成型，不需要中途停机换料。线性托架的设计还预留了后期升级的安装孔位，用户可以根据需求加装BLTouch自动调平传感器、耗材断料检测模块，不需要对原有托架做二次打孔加工，降低了改装的难度。

　　从安装边界来看，整机的外轮廓尺寸为480520650mm，放置时需要在设备四周预留至少100mm的散热空间，设备后侧的电源与主板位置不能紧贴墙面，否则会影响散热导致主板过热停机。框架顶部的X轴驱动电机与Y轴传动带的张紧机构都做了外置设计，日常维护时不需要拆开框架外罩，直接用内六角扳手就能调节传动带的张紧度，长期使用后如果出现传动带松弛导致的尺寸偏差，单人就能完成张紧调节，不需要复杂的拆装步骤。双挤出机的散热风道采用双侧涡轮风扇对着喷嘴根部吹风，能快速带走喉管处的热量，避免耗材在喉管内提前软化造成堵头，风道的出风口角度经过反复调整，吹到打印件上的气流不会导致刚挤出的耗材快速冷却翘曲，同时又能保证热端的温度稳定。
