雪佛兰小方块平面曲轴曲柄连杆结构

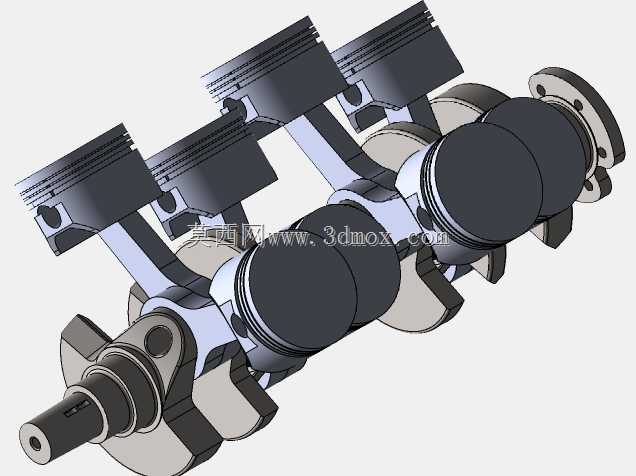

　　在小排量高性能内燃机的研发验证环节，平面曲轴的结构方案一直是动力总成工程师重点打磨的核心方向，这套针对雪佛兰小方块机型做的概念性平面曲柄连杆组件，完全围绕直列六缸机型的动力输出特性做结构排布，没有沿用传统十字曲轴的配重逻辑，而是把设计重心放在了曲柄销的相位对齐、活塞往复运动的惯性力抵消层面。从实际装车的应用场景来看，这类平面曲轴结构多用于偏向高转输出特性的机型，相比传统十字曲轴，平面结构的曲柄销全部处于同一平面，点火间隔可以做到更均匀的120度排布，高转速区间的排气干涉更少，进排气效率的提升空间更大，很适合赛道取向或者性能改装场景的动力单元使用。从功能特性上看，这套组件完整包含了曲轴本体、连杆、活塞三个核心运动部件，

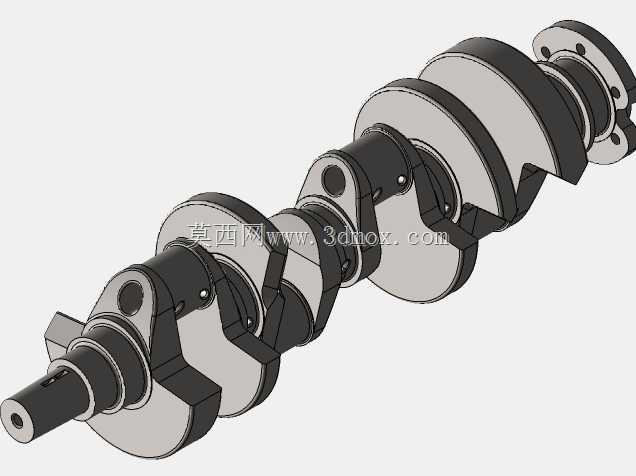

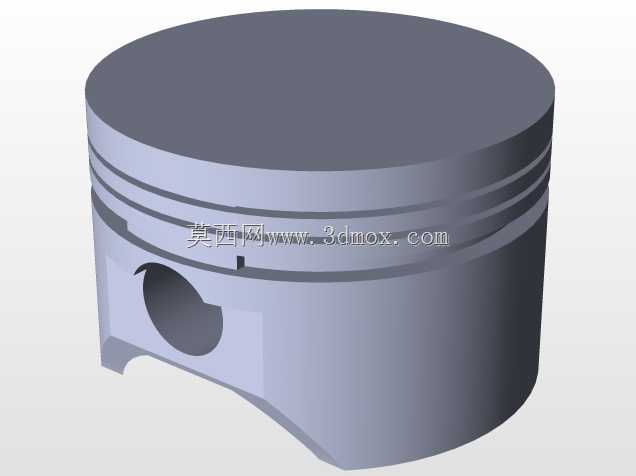

　　曲轴的主轴颈做了等径设计，方便加工阶段的同轴度校准，前端的动力输出轴端预留了皮带轮、正时齿轮的安装键槽，后端法兰盘直接匹配飞轮的安装孔位，不需要额外做转接结构。连杆采用了直身工字截面设计，相比变截面连杆，直身结构的锻造工艺更简单，侧向刚度分布更均匀，高转速下的连杆弯曲变形量更小，活塞部分采用了平顶设计，压缩比的调整空间更大，活塞销座做了加强筋处理，能够承受更高的爆发压力冲击。设计思路上，这套结构刻意简化了配重块的轮廓，没有做传统曲轴的扇形满配重设计，而是采用了部分配重的方案，目的是降低曲轴整体的转动惯量，让发动机的转速攀升速度更快，油门响应更直接，当然这种设计也对曲轴的动平衡调校提出了更高要求，需要在装机阶段配合曲轴皮带轮、

　　飞轮的双端动平衡补偿，抵消剩余的不平衡量。从安装边界来看，曲轴的主轴颈中心距完全匹配小方块机型的缸体主轴承座孔位，连杆的中心距适配原厂缸体的行程要求，活塞的裙部尺寸和原厂缸套的内径间隙预留了0.03-0.05mm的配合间隙，活塞环槽的宽度适配标准规格的气环和油环，不需要对原厂缸体做额外的镗缸、铣削加工就可以完成试装。需要注意的是，这套结构目前处于概念验证阶段，配重部分没有做最终的优化匹配，不能直接用于高负荷的长时间运转场景，更多是用于结构原理验证、建模教学参考，或者改装方案的前期结构匹配验证，在实际量产或者装车使用前，还需要通过有限元分析做曲柄圆角的应力集中优化，调整配重块的偏心质量，完成全转速区间的扭转振动测试，

　　确认曲轴的疲劳强度满足设计要求，同时还要匹配对应的连杆螺栓强度、活塞销的配合间隙，避免高转速下出现部件失效的问题。在建模逻辑上，这套结构的所有配合面都做了装配间隙的预留，曲轴和主轴承座的配合面、连杆大头和曲柄销的配合面、活塞销和连杆小头的配合面都按照实际工程要求预留了润滑油膜的空间，没有出现建模中常见的面与面零间隙干涉的问题，对于刚接触内燃机结构设计的建模从业者来说，可以通过这套模型理解平面曲轴和十字曲轴的结构差异，掌握曲柄连杆机构的运动仿真逻辑，熟悉活塞往复运动和曲轴旋转运动的转换关系，在做类似结构的建模时，可以参考这套结构的相位排布逻辑，根据实际的缸数、行程、缸径参数调整对应的尺寸参数，完成适配不同机型的曲柄连杆结构设计。
