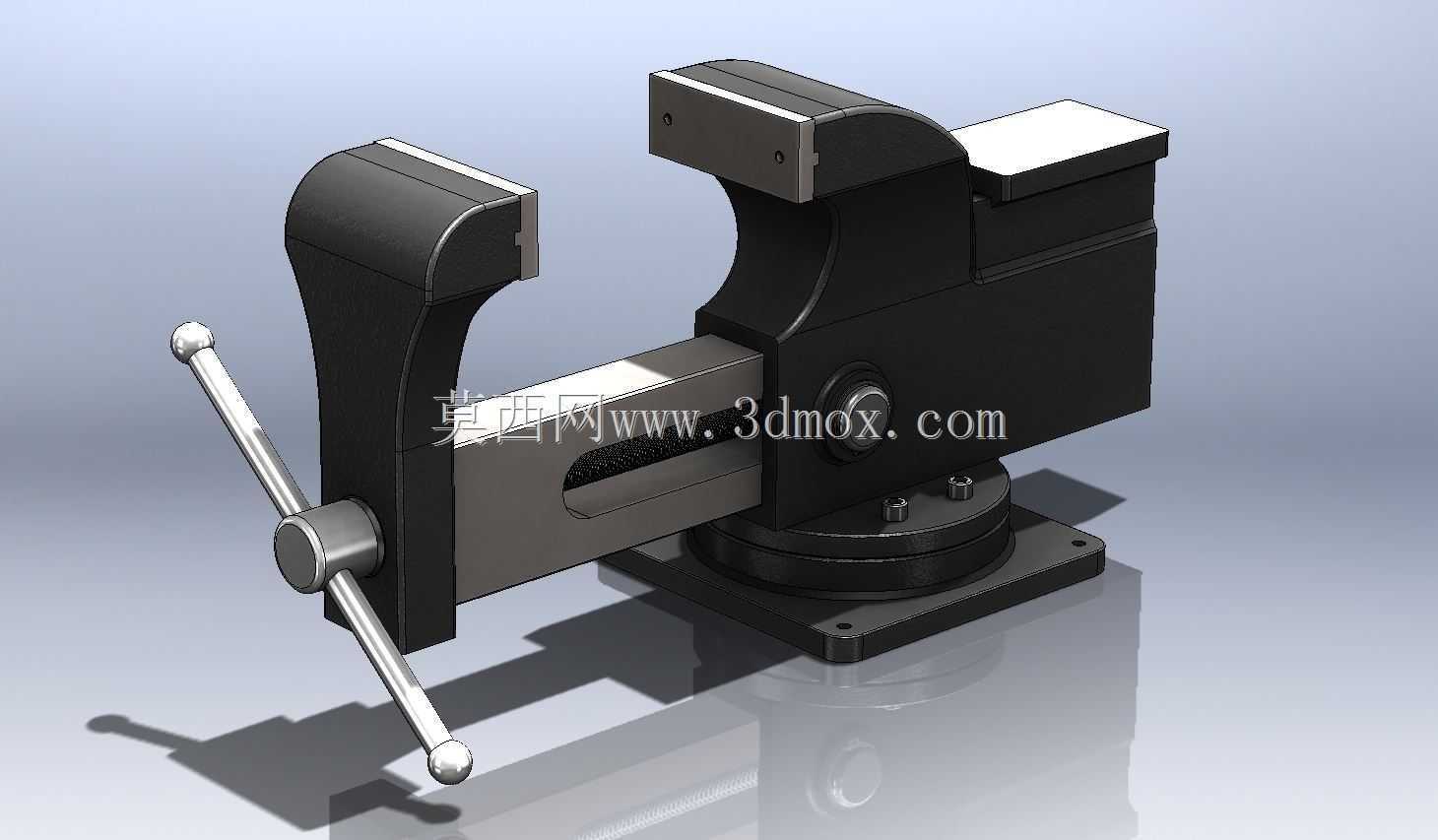

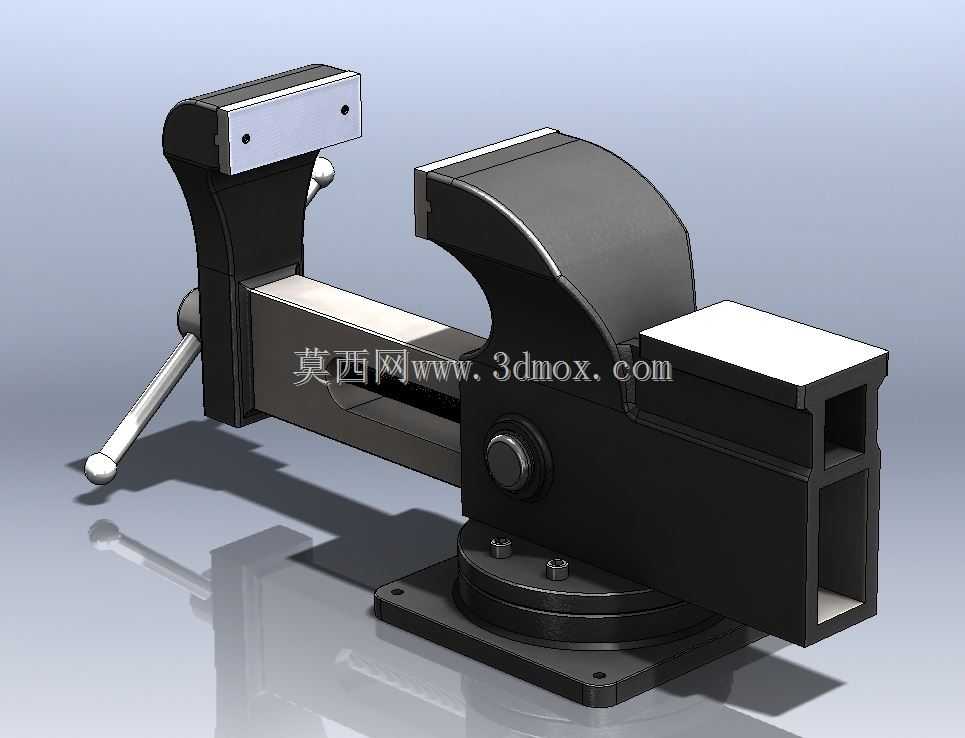

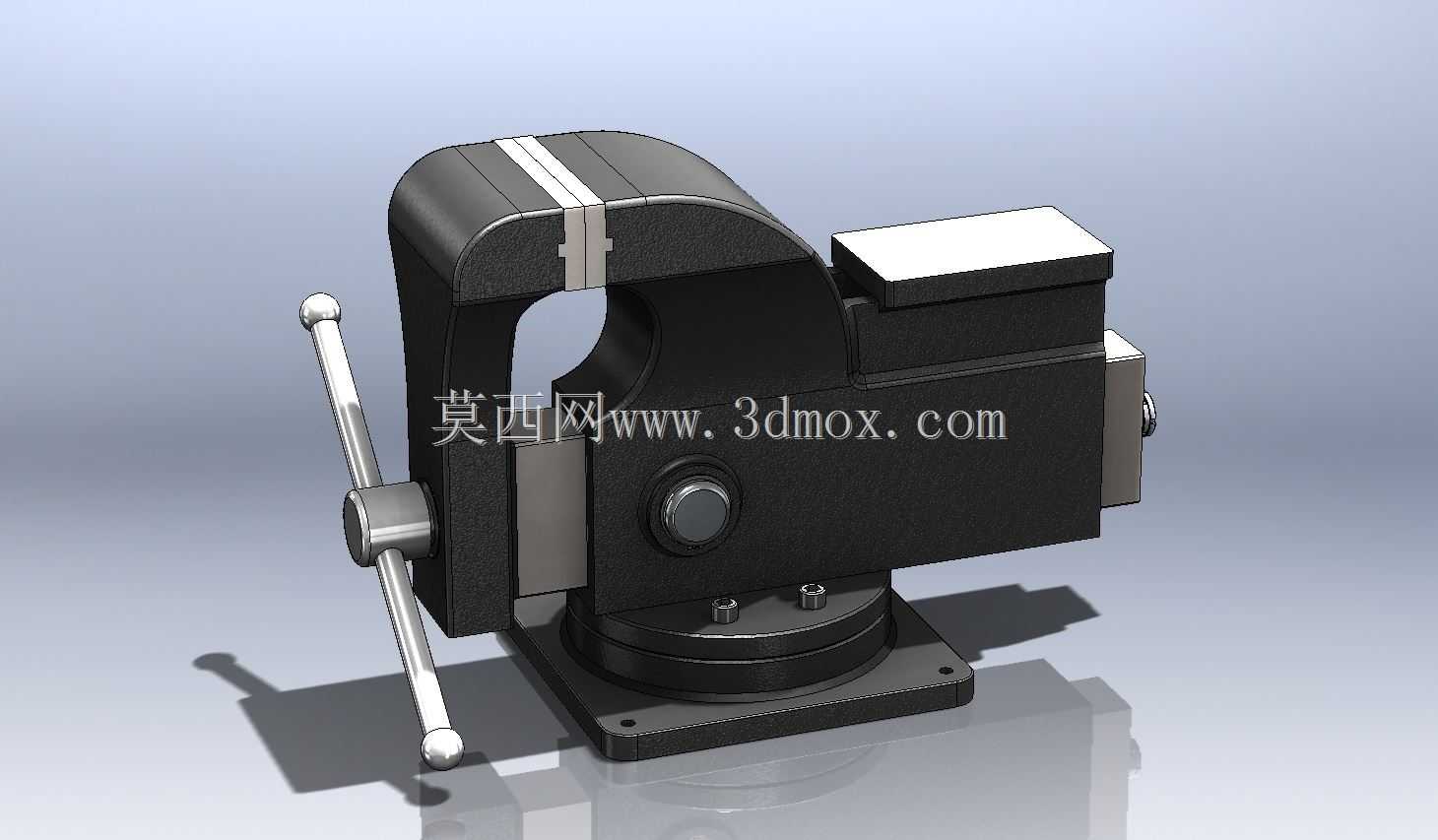

重型回转式8×12台钳结构设计

　　这款重型台钳的设计，首先锚定的是重型机械加工、设备维修、金属构件粗精加工工位的实际夹持需求，区别于轻型家用台钳，其整体结构围绕大夹持力、高刚性、长期重载使用的可靠性展开。从安装边界来看，底座采用方形带安装孔的法兰式结构，四个沉头安装孔可适配T型槽工作台、重型钳工台的螺栓固定需求，安装后底座与工作台面完全贴合，避免重载夹持时出现翘曲、位移；底座上方设置回转支撑结构，可实现钳身360度水平回转，回转到位后通过侧边锁紧机构即可完成角度固定，满足不同角度的工件加工、修配需求，无需反复拆装工件调整装夹位置。

　　夹持结构部分，固定钳身与活动钳身的钳口采用可更换式设计，钳口表面加工有交叉防滑齿纹，针对毛坯件、热轧型钢等表面粗糙的工件可提供足够的夹持摩擦力，避免加工过程中工件打滑移位；针对精加工工件，也可更换铜质、铝质软钳口，防止夹伤工件已加工表面。丝杆传动部分采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，可承受更大的轴向夹持力，丝杆端部配置带防滑握柄的加力杆，在需要大夹持力的工况下，可通过加力杆放大输入扭矩，获得足够的夹紧力，同时丝杆与活动钳身的连接部位设置防尘结构，避免金属切屑、打磨粉尘进入传动副造成磨损卡滞。

　　从结构设计思路来看，整个钳身采用一体式铸钢基体，活动钳身的导轨部分采用燕尾槽式配合，配合间隙可通过侧边的调节镶条进行调整，长期使用出现磨损后，无需更换整体部件，仅通过调整镶条即可消除导轨间隙，保证夹持精度。钳身尾部设置砧台结构，可满足小型工件的校直、錾削、轻量敲击等作业需求，拓展了台钳的使用场景，无需额外配置小型砧座。在实际应用场景中，这类重型台钳不仅可用于普通钳工的锉削、锯削、攻丝、套丝作业，也可配套在钻床、铣床、小型磨床的工位旁，作为辅助夹持工装完成工件的预加工、修配工序，在设备维修车间，可用于拆卸、装配过盈配合的零部件，完成轴承、轴套的压装作业，相比液压台钳，其结构简单可靠，无需外接动力源，对使用场景的适配性更强，不存在液压密封件老化泄漏的维护问题。

　　外形尺寸方面，8×12规格对应的是钳口宽度与最大开口行程，钳口宽度可适配多数中小型机械零件的夹持需求，最大开口行程可满足常规尺寸型钢、铸件、机加工件的装夹范围，整体重心落在底座中心位置，即使夹持偏重的偏心工件，也不会出现倾覆风险。钳身表面采用发黑防锈处理，非加工面的铸造圆角经过平滑过渡，避免应力集中，同时减少加工过程中切屑的积存，日常清理维护更便捷。在建模过程中，所有配合面的公差都按照实际机加工精度进行设定，导轨配合、丝杆传动、回转锁紧等运动部件都预留了合理的装配间隙，可直接用于工程出图、实物加工的参考，也可作为钳工工位布局、工装夹具设计的配套模型使用，帮助设计人员提前验证工位布局的合理性，评估台钳与周边加工设备的操作空间是否满足人机工程要求。
