球形仿生多旋翼概念飞行器结构设计

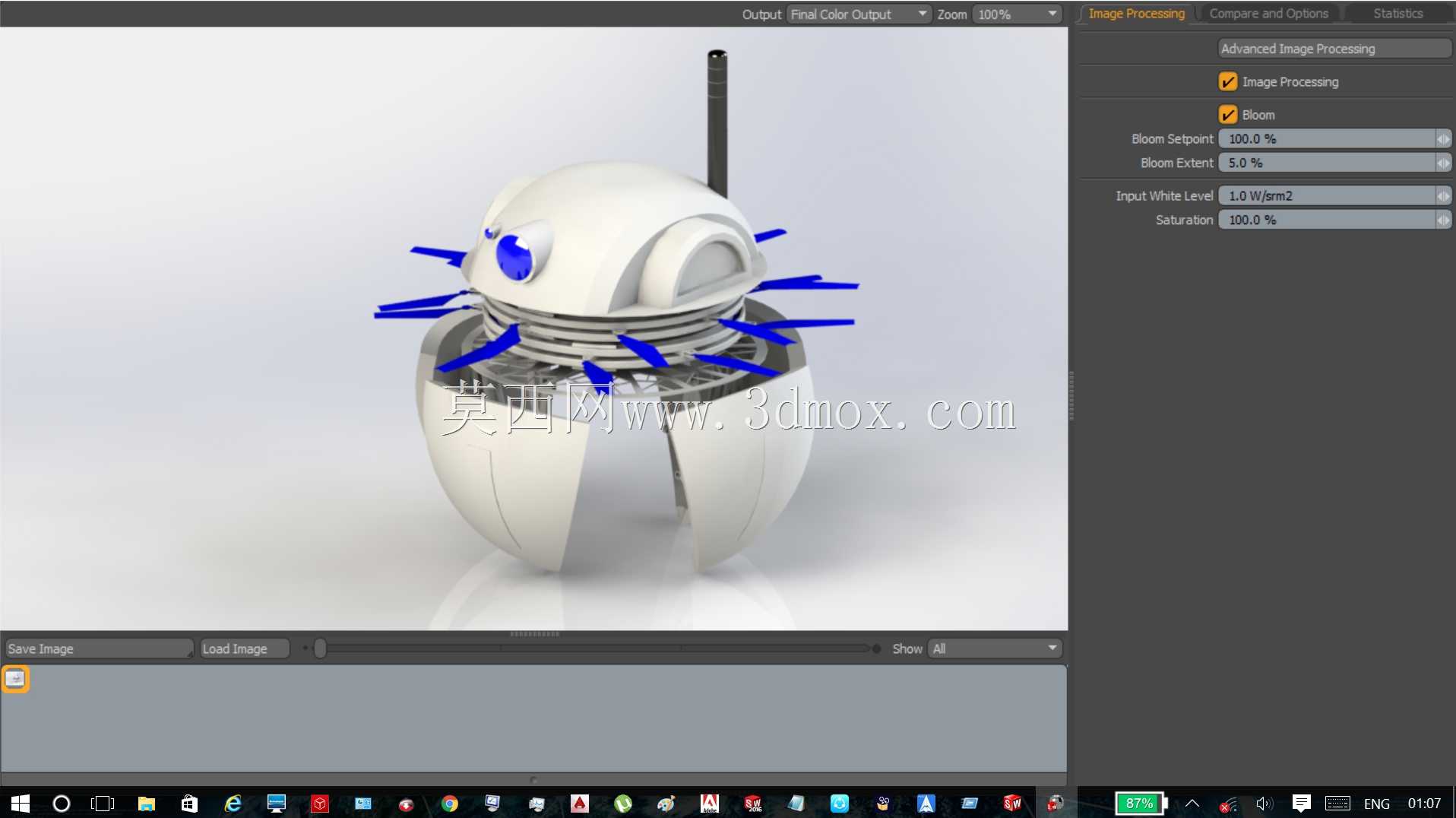

　　这款概念飞行器采用上下对合的球形分体外壳设计，整体外轮廓为完整椭球形态，闭合状态下无突出外露结构，可在收纳、运输过程中对内部旋翼、动力组件形成完整物理防护，避免传统多旋翼无人机桨叶外露易磕碰、受外力弯折损坏的问题，适配复杂狭小空间内的作业携带需求，比如楼宇内部巡检、狭窄管道周边探查场景下，设备即使与管壁、墙面发生剐蹭，球形外壳可将接触力沿曲面分散，不会直接作用在动力旋翼部件上。

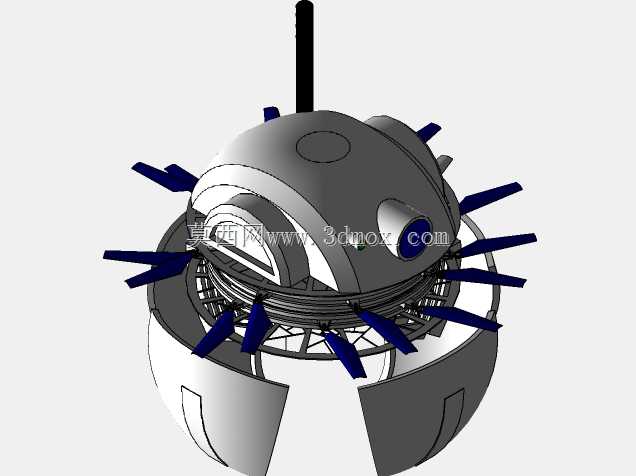

　　从结构布局来看，上半部分球体集成飞控核心模块、信号接收天线与视觉感知组件，顶部伸出的杆状天线可在闭合状态下保持信号收发能力，避免金属外壳对通讯信号的屏蔽影响；下半部分球体为动力舱段，周向均匀布置多组可收放的旋翼臂，每组臂端配置独立动力旋翼，非作业状态下旋翼臂可完全收纳入上下球体之间的环形夹层内，作业时沿径向向外展开，形成均匀分布的多旋翼动力阵列，相比传统十字布局四旋翼，周向均布的旋翼组可在单组动力失效时，通过剩余旋翼的动力差补维持姿态稳定，提升低空作业的冗余安全性。

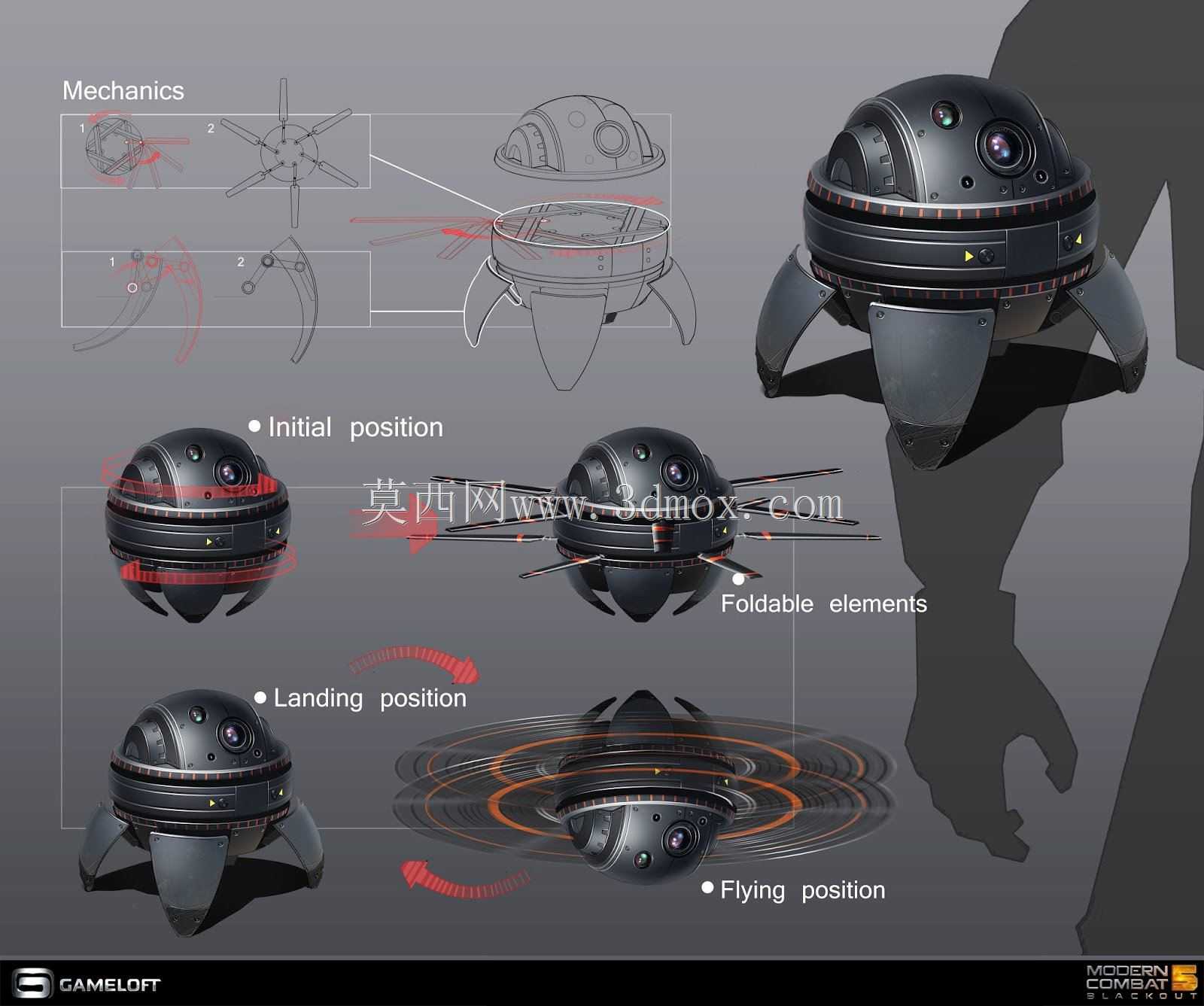

　　设计过程中优先考虑了结构的运动干涉问题，上下球体之间采用环形回转导轨连接，可实现相对转动调整，旋翼臂的收放动作通过内置的微型连杆机构驱动，展开角度锁定后，旋翼旋转平面与水平面保持固定倾角，既可以提供垂直方向的升力，也可通过不同方位旋翼的转速差实现水平方向的姿态调整，不需要额外加装倾斜盘结构，简化了整体传动链路。外壳曲面采用大圆角过渡设计，没有尖锐棱角，在人员密集区域开展低空作业时，即使发生意外触碰到人员，曲面接触也不会造成尖锐划伤，适配公共区域巡检、应急场景近距离探查的使用需求。

　　安装边界方面，整体闭合状态下最大外径控制在常规背包侧袋可容纳的尺寸区间，不需要额外定制专用收纳箱，单人即可完成携带与现场部署；旋翼展开后整体动力覆盖直径为闭合状态的2.2倍，预留足够的桨尖安全间隙，避免旋翼旋转时与外壳发生剐蹭。内部动力舱预留了模块化载荷安装位，可根据不同作业场景更换可见光摄像头、热成像模块、气体检测传感器等不同作业组件，载荷接口采用快拆式设计，不需要额外工具即可完成现场更换，适配安防巡检、环境监测、应急搜救等多场景的快速切换需求。

　　结构受力层面，上下球体的对接位置设置有环形密封胶条，闭合状态下可达到日常防泼溅等级，能够在小雨天气下正常开展作业，不会因为雨水渗入内部导致电路短路；外壳材质选用轻量化工程塑料，整体自重控制在较低区间，在搭载常规检测载荷的情况下可维持足够的续航冗余。旋翼臂采用内嵌式铰链连接，在受到超出阈值的外力冲击时，臂体可向内溃缩收纳，避免硬冲击导致臂体断裂，降低日常使用的维护成本。飞控模块安装在上球体的减震安装座上，可隔离旋翼转动产生的高频振动，保证感知组件的数据采集精度，避免画面抖动、检测数据偏差的问题。
