V6发动机配套曲轴三维结构设计

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，这套适配V6发动机的曲轴结构，在设计阶段就充分考虑了V型六缸机型的发火顺序、动平衡特性与载荷分布规律，区别于直列机型的曲轴结构，V6机型的曲柄销采用错角布置，相邻两个连杆轴颈的相位差匹配60度气缸夹角的布局要求，能保证各缸发火间隔均匀，降低动力输出过程中的扭矩波动。从实际应用场景来看，这类曲轴主要搭载于V型六缸乘用车动力总成、小型固定式发电机组以及部分轻型船舶动力单元，在整机运行过程中，曲轴需要持续承受连杆传递来的周期性燃气爆发压力、往复惯性力与旋转离心力的复合作用，因此结构设计上对各段轴颈的过渡圆角、曲柄臂的截面形状都做了针对性优化，

　　避免应力集中导致的疲劳失效。在设计思路层面，首先要匹配整机的缸径、行程参数确定主轴颈与连杆轴颈的直径尺寸，主轴颈作为曲轴的旋转支撑边界，需要和缸体上的主轴承座、轴瓦配合，安装时要保证各档主轴颈的同轴度公差在设计允许范围内，否则会出现轴瓦偏磨、运转阻力过大的问题；连杆轴颈则需要和连杆大头的轴瓦配合，其表面粗糙度、圆柱度公差直接影响连杆的摆动灵活性与润滑效果。这套曲轴的曲柄臂采用椭圆形优化截面，在保证足够抗弯、抗扭强度的前提下，尽可能降低旋转部分的整体质量，减少曲轴旋转时产生的离心载荷，降低主轴承的负荷，同时在曲柄臂的配重设计上，根据各缸往复运动件的质量、旋转运动件的质量做了精准的配重平衡计算，使得曲轴在额定转速区间内运转时的一阶、

　　二阶惯性力都能得到有效平衡，减少整机的振动与噪声。从安装边界来看，曲轴的前端需要匹配正时齿轮、皮带轮、扭转减振器的安装接口，后端则需要匹配飞轮的安装定位止口与螺栓孔分布，前后端的密封部位设计有对应的油封安装轴颈，保证曲轴箱内的润滑油不会出现渗漏问题。油道设计上，主轴颈与连杆轴颈之间加工有斜向贯通的润滑油道，来自主油道的压力润滑油可以通过主轴颈的油孔进入轴颈间隙形成油膜润滑，同时通过内部油道输送到连杆轴颈部位，为连杆大头轴承提供持续的压力润滑，避免干摩擦导致的轴颈烧蚀。在实际选型匹配过程中，曲轴的轴向定位通常设置在中间档或者前端的主轴颈位置，通过止推片限制曲轴运转过程中的轴向窜动量，保证曲柄连杆机构的轴向位置精度，避免活塞偏缸、

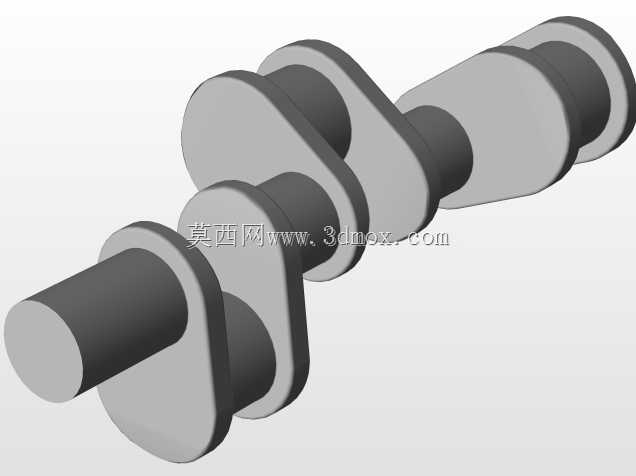

　　配气相位错位等问题。针对V6机型的布局特点，这套曲轴的六个连杆轴颈分成三组，每组两个连杆轴颈同相位布置，对应V型夹角两侧的两个气缸连杆安装需求，这种结构既缩短了曲轴的整体长度，让整机的轴向尺寸更加紧凑，也能保证各缸的发火间隔角均匀，使得动力输出更加平顺。在结构强度校核层面，需要结合整机的最大爆发压力、最高额定转速参数，对曲轴的弯曲疲劳强度、扭转疲劳强度进行仿真验证，尤其是各轴颈的过渡圆角位置、油道孔口位置，是应力集中的高发区域，设计时会对这些位置做圆角滚压、表面强化处理，提升部件的疲劳寿命。实际装配过程中，曲轴的轴向间隙、径向间隙都需要严格控制在设计公差范围内，间隙过大会导致机油压力过低、运转异响，间隙过小则会出现润滑不良、轴瓦抱死的故障。这套三维结构完整还原了曲轴的各部分细节特征，包括各档轴颈的尺寸、曲柄臂的外形、配重块的轮廓、内部油道的走向、前后端的安装接口，能够为后续的有限元仿真分析、装配干涉检查、加工工艺编制提供精准的三维数模支撑，也可以作为动力总成设计过程中曲轴部件选型、结构优化的参考依据，帮助设计人员快速完成周边部件的匹配设计，减少前期建模的重复工作量。
