直列四缸发动机气缸盖结构三维设计

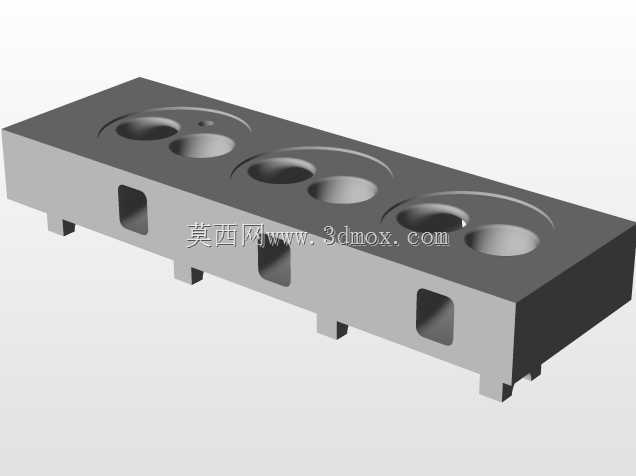

　　在往复式内燃机的整机结构中，气缸盖是承担核心功能的固定部件，其安装位置处于气缸体的上部顶面，通过缸盖螺栓按照规定扭矩顺序压紧，与气缸套顶面、活塞顶面共同围出封闭的燃烧室空间，是发动机进排气控制、冷却散热、润滑供油、密封承压多个系统的集成载体。这款直列排布的四缸气缸盖，整体采用长方体式的主体构型，底部加工有与缸体定位配合的定位销孔与螺栓过孔，安装时需配合对应厚度的气缸垫实现燃气、冷却液、润滑油三道通路的密封，避免出现窜气、漏水、漏油的故障。从结构布局来看，顶面加工的四个圆形凹腔是燃烧室的上部成型区域，每个燃烧室对应布置两组进排气门的安装座圈孔，座圈采用过盈压装的方式嵌入缸盖本体，配合气门导管实现气门的往复运动导向，

　　保证气门落座时的密封锥面能够精准贴合，满足发动机不同转速下的配气正时要求。缸盖侧面的方形开孔是冷却液腔的清砂工艺孔与水套堵盖安装位，内部的冷却水套采用分层式流道设计，能够让冷却液从缸体上水孔进入后，优先冲刷燃烧室周围的高热负荷区域，再顺着流道覆盖进排气道之间的鼻梁区、火花塞安装座周边区域，最后通过节温器座流出，避免局部热应力集中导致的缸盖开裂变形。在实际的整机装配场景中，这类气缸盖需要匹配对应的凸轮轴安装支座、气门弹簧、摇臂机构或者顶置凸轮轴组件，部分机型还会在缸盖上部集成凸轮轴轴承座孔，减少额外的支座零件数量，提升整机的结构紧凑性。设计过程中需要重点控制的尺寸边界包括：缸盖底面的平面度公差，全长范围内平面度误差需控制在0.

　　05mm以内，避免压紧后出现密封不严的问题；燃烧室容积的一致性公差，单缸容积偏差需控制在额定容积的±1%范围内，保证各缸压缩比一致，避免出现各缸工作不均匀、怠速抖动的问题；进排气道的截面形状与走向曲率，需要在建模阶段反复调整流道的顺滑度，减少进气阻力提升充气效率，同时保证排气能够顺畅排出，降低排气背压对发动机输出功率的影响。缸盖下部伸出的定位凸台与缸体的定位凹槽配合，能够保证安装时各缸的孔位精准对齐，避免出现气门与活塞运动干涉的问题。侧面的方形开孔除了水套相关结构外，还预留了进气歧管、排气歧管的安装结合面，结合面加工有对应的螺栓孔与密封槽，安装歧管时需配合金属复合垫片实现密封，承受进排气过程中的压力波动与温度交变。

　　在发动机实际运行过程中，气缸盖需要承受燃烧室最高爆发压力的反复冲击，同时长期处于高低温交变的工作环境，因此建模阶段对壁厚的设计采用了不等厚布局，高热负荷区域的壁厚适当增加，同时在应力集中的转角位置设计了足够的铸造圆角，避免铸造过程中出现缩松缺陷，同时提升结构的抗疲劳强度。水套内部的壁厚均匀性也需要严格控制，避免局部壁厚过厚导致冷却不均，或者壁厚过薄在水压试验时出现渗漏。对于配气机构的安装位置，建模时需要预留足够的气门弹簧安装空间，保证气门最大升程时弹簧不会与周边结构发生干涉，同时火花塞或者喷油器的安装孔位需要与燃烧室中心保持设计要求的偏心距，保证点火或者喷油的位置能够让混合气充分燃烧，提升发动机的燃烧效率降低排放。这类气缸盖的结构设计，还需要考虑整机的外围部件安装边界，包括节温器壳体、水温传感器、出水管、吊耳等附件的安装凸台位置，避免在整机装配时出现部件干涉，同时保证后期维护时相关部件有足够的拆装操作空间。
