法兰式刚性盘式联轴器传动结构

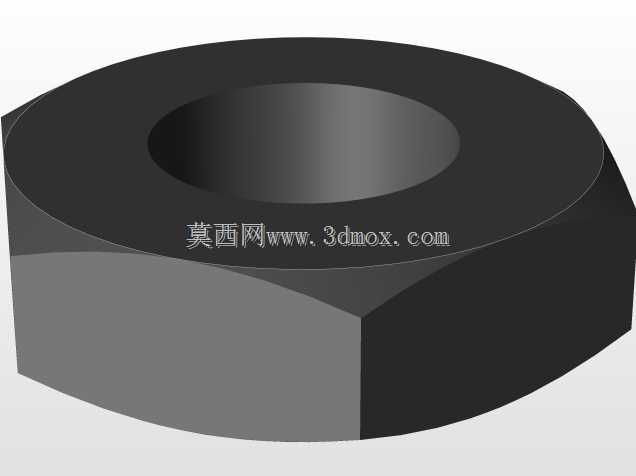

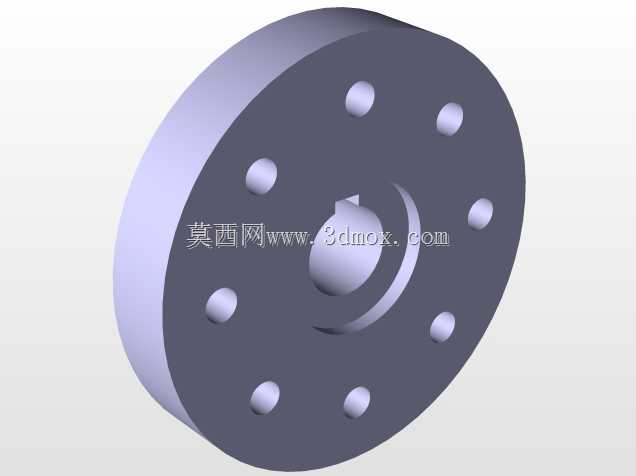

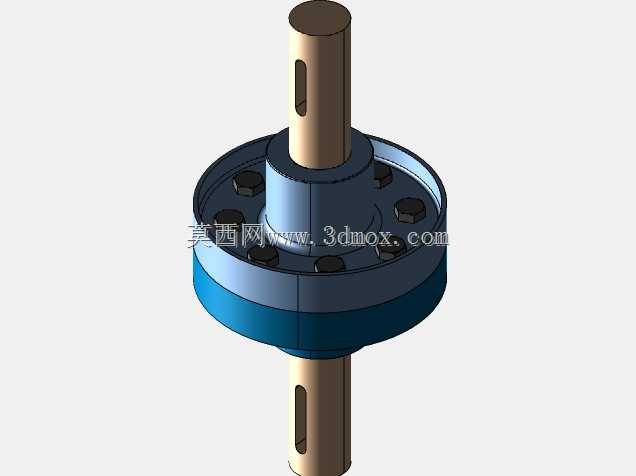

　　这类盘式联轴器在工业传动场景里的应用覆盖范围极广，从常规的输送机驱动端、中小型泵组的电机与工作机连接，到机床进给轴的动力传递、风机主轴的对接都能见到它的身影，核心作用是在两根轴系之间实现刚性扭矩传递，同时补偿两轴安装过程中存在的微小径向、角向偏差，避免轴系因强制对中产生额外的交变弯曲应力，延长轴承、密封件等配套部件的使用寿命。从结构设计逻辑来看，这款联轴器采用分体式双法兰盘结构，两个带螺栓孔的盘体分别通过键连接与两侧的传动轴实现周向固定，盘体之间沿圆周均布的锁紧螺栓提供足够的轴向压紧力，依靠结合面的摩擦力与螺栓的剪切力共同传递工作扭矩，这种设计相比整体式套筒联轴器，拆装维护时不需要移动两侧的动力端和负载端设备，

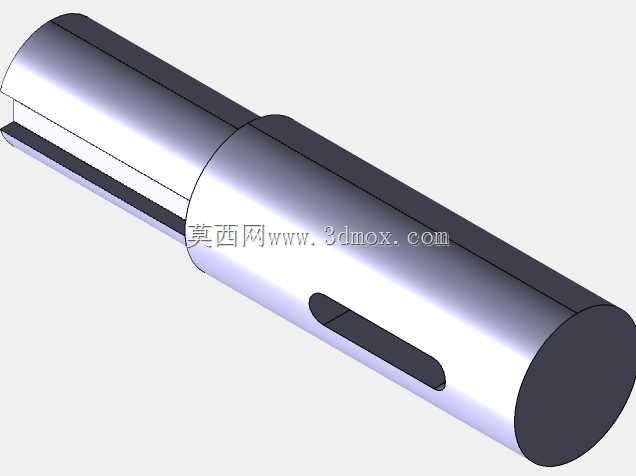

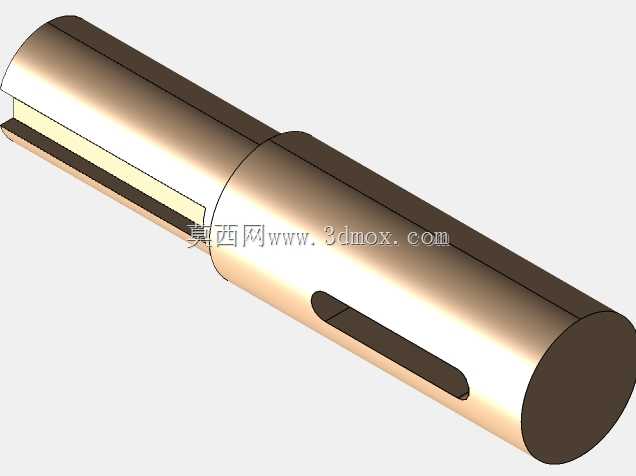

　　只需要松开周向的连接螺栓就能完成两轴的分离，大幅降低现场检修的工作量。设计过程中首先要明确的是安装边界尺寸，两侧轴伸端的键槽采用标准平键规格，适配行业内通用的轴径公差带，法兰盘的外圆尺寸、螺栓孔分布圆直径都需要匹配对应扭矩等级的安装空间要求，不能出现与周边护罩、机架结构干涉的情况；螺栓的数量和规格是根据额定传递扭矩计算得出的，既要保证足够的连接强度，在过载时能优先通过螺栓剪切实现过载保护，避免损伤两端的核心设备，也要控制螺栓的预紧力均匀性，防止盘体结合面出现偏斜导致轴系跳动超差。实际选型应用时，需要先核算传动系统的峰值扭矩，确保联轴器的额定扭矩大于系统最大工作扭矩的1.5倍以上，同时要核对两侧轴的轴径、

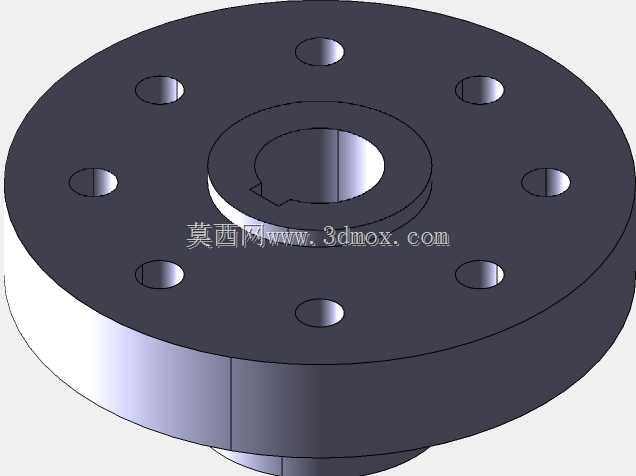

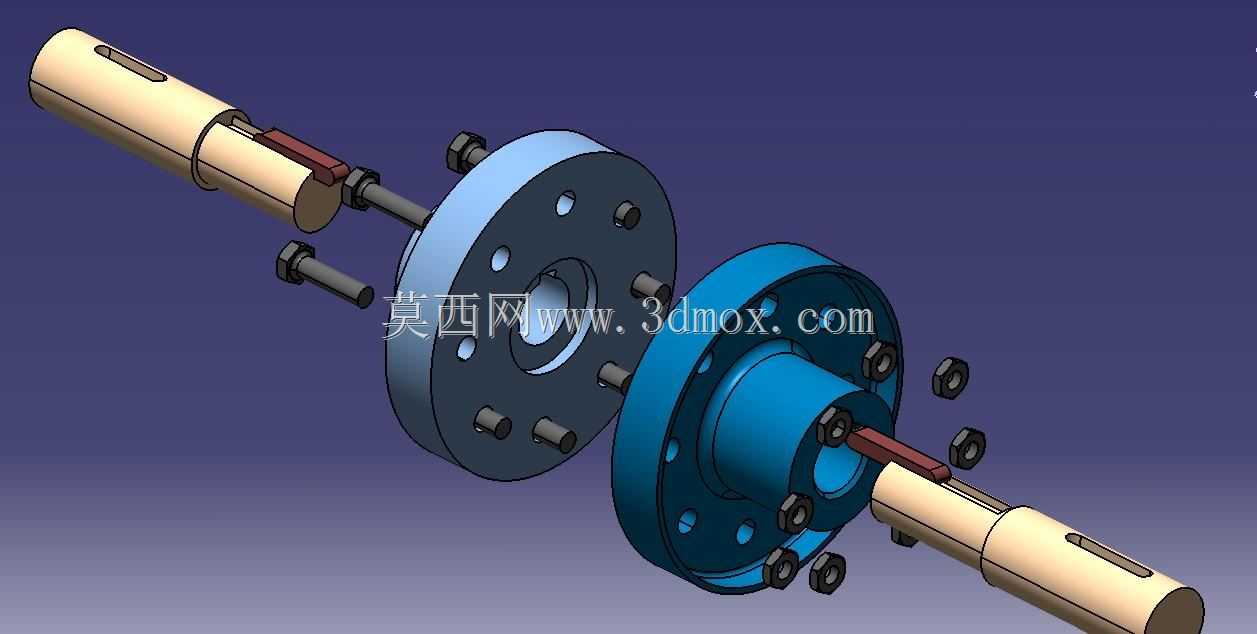

　　键槽尺寸与联轴器的轴孔参数完全匹配，安装时需要先将两个半盘分别固定在两侧轴上，通过百分表打表调整两轴的同轴度，控制径向跳动在允许的公差范围内，再按对角线顺序逐步拧紧连接螺栓，避免单个螺栓受力过大出现断裂。这种刚性盘式联轴器的特点是传动无背隙、扭转刚度高，适合转速稳定、冲击载荷较小的传动场景，相比弹性联轴器，它不存在弹性元件老化失效的问题，在高温、有油污的工业环境下使用寿命更长，日常维护只需要定期检查螺栓的预紧力是否达标，不需要频繁更换易损件。从结构细节上看，轴孔端部设计有倒角，方便现场安装时的轴头导入，法兰盘的端面加工有定位止口，安装时两个半盘通过止口配合实现自动对中，降低现场安装的找正难度，键槽的位置与螺栓孔的位置错开分布，

　　避免应力集中在盘体的同一截面位置，提升整体结构的抗疲劳强度。在输送线设备的应用中，这类联轴器常被用在减速电机输出轴与驱动辊筒轴的连接位置，能够适应输送过程中偶尔出现的载荷波动，不会因为短暂的过载就出现连接失效；在中小型离心泵的传动结构里，它能稳定传递电机输出的扭矩，同时保证泵轴与电机轴的同轴度，减少机械密封的偏磨概率，降低设备的泄漏风险。设计建模过程中，所有配合面的公差都需要按照机械设计手册的推荐值选取，轴孔与轴的配合采用过渡配合，保证连接的周向固定可靠性，螺栓孔与螺栓的配合根据扭矩传递的需求选择间隙配合或者过渡配合，兼顾安装便利性与传力稳定性，法兰盘的厚度根据抗弯强度计算确定，避免传递大扭矩时盘体出现翘曲变形。
