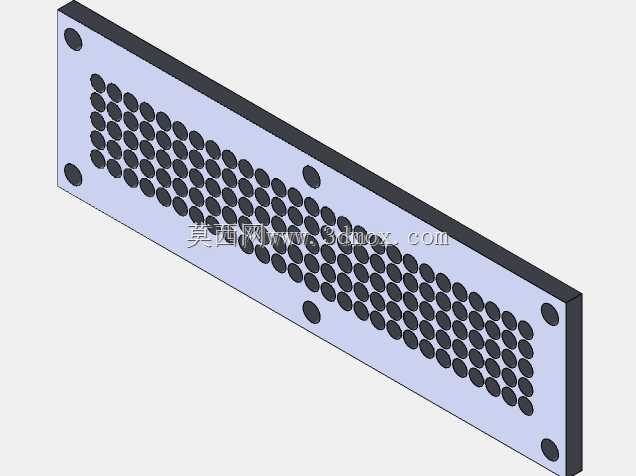

R2D2后逻辑显示屏安装挡板结构

　　在仿星战R2D2机器人的自制与改装场景中，后逻辑显示屏区域的挡板是兼顾防护、散热与外观还原度的关键结构件，不少爱好者在搭建过程中常遇到显示屏外露易磕碰、散热不畅导致逻辑板工作温度过高、安装孔位不匹配难以对齐机身框架的问题，这款挡板的设计正是针对这些实际使用痛点展开。从实际装机的需求出发，挡板首先要承担物理防护作用，覆盖后逻辑显示屏的后侧安装区域，避免外部灰尘、细小杂物直接接触显示屏背部的电路与逻辑元件，同时在机器人移动、摆放过程中，阻挡意外剐蹭对显示屏背部焊点、接线端子的损伤，这就要求挡板本身具备足够的结构刚度，同时不能过度增加机身尾部的重量，避免影响R2D2整体的重心平衡。

　　散热设计是这款挡板的核心功能考量点，整个板面排布了密集的圆形通孔阵列，孔位的排布并非均匀等距的简单阵列，而是对应显示屏背部发热元件的分布位置做了疏密调整：逻辑芯片、驱动板对应的区域孔位密度更高，保证热空气可以快速流通排出，而安装孔周边的区域则适当减少开孔，保证安装位的结构强度，避免拧紧紧固件时板材出现变形。所有开孔的边缘都做了去毛刺处理，不会割伤安装时接触的手部，也不会刮破连接显示屏的线材绝缘层，这一点在实际装机过程中非常重要，不少自制挡板因为忽略孔边倒角，常出现线材破损短路的问题。

　　安装定位的设计充分考虑了R2D2机身框架的装配公差，挡板四周分布的圆形安装孔位，完全匹配机身尾部框架的预装螺柱位置，孔位直径略大于固定螺丝的外径，预留了微小的装配调整余量，即使框架3D打印或者钣金加工存在小范围的尺寸误差，也能顺利对齐安装，不会出现孔位错位无法拧入螺丝的情况。挡板的整体外形为长条形矩形，边缘做了微小的倒角处理，和机身尾部的安装槽完全贴合，安装后不会出现突出的棱角，既保证外观的整体性，也避免搬运过程中棱角刮蹭到其他物体。

　　尺寸设计上严格遵循R2D2模型的比例还原要求，整体尺寸为4.09英寸×1.23英寸，厚度适配常规钣金加工的常用板材规格，既不会因为过薄导致受力弯曲，也不会因为过厚占用过多机身内部的安装空间，挤压显示屏与逻辑板的布置位置。板面的满刻度设计并非装饰性元素，而是对应显示屏的显示区域边界做的对位标记，安装时可以通过刻度快速对齐显示屏的位置，保证显示屏的显示区域正好从挡板前方的预留窗口露出，不会出现偏移、遮挡显示内容的问题，大幅降低装机时的对位调整难度。

　　从结构设计的合理性来看，这款挡板没有多余的冗余结构，所有特征都服务于实际装机需求：安装孔位的位置避开了内部线材的走线路径，不会出现安装时压住线材的情况；散热孔的孔径大小经过反复验证，既保证足够的通风面积，也不会因为孔径过大让外部的细小杂物轻易进入机身内部；板材的平整度要求控制在合理范围内，安装后不会出现翘曲，和机身框架贴合紧密，不会留下明显的缝隙影响外观。对于R2D2机器人的搭建者来说，这款挡板不需要额外做二次加工，拿到后可以直接配合标准紧固件完成安装，大幅减少自制零件需要反复测量、打孔、调整的工作量，同时在防护、散热、安装便利性上都能满足长期使用的要求，即使是长时间点亮显示屏运行，背部的热量也能通过密集的散热孔及时排出，不会因为热量堆积导致逻辑元件工作异常，也不会因为长期受热出现板材变形的问题。
