桌面2.1声道多媒体音箱三维设计

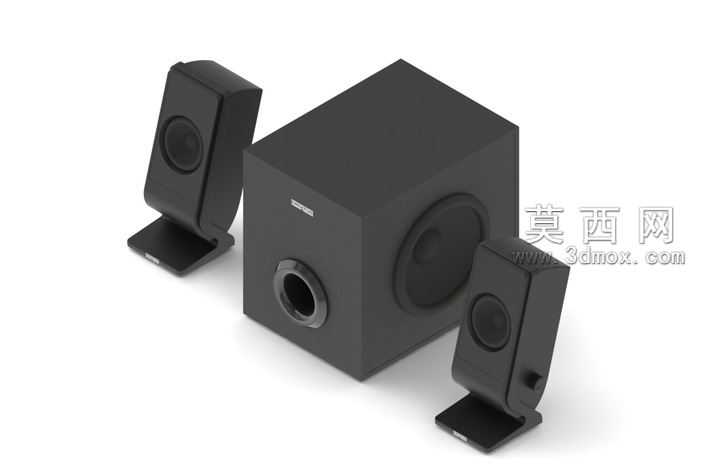

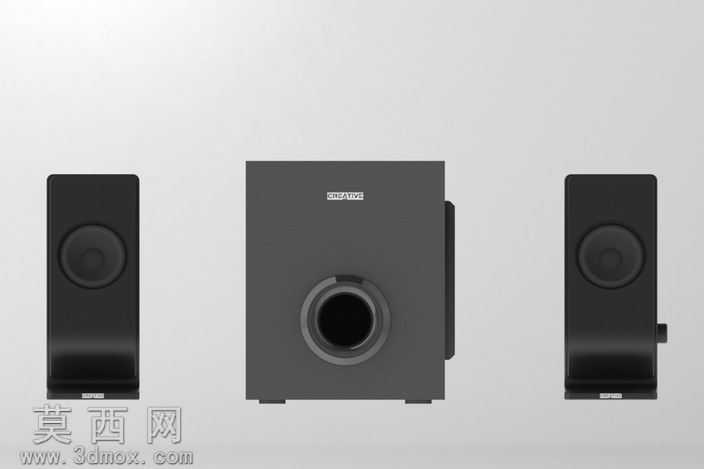

本作品为桌面2.1声道多媒体音箱的三维建模设计，采用SolidWorks 2013完成全参数化建模，整体包含一个方形低音炮箱体与两个对称式卫星音箱单元，还原了家用桌面电脑音箱的经典布局。建模过程中首先对低音炮主体进行结构搭建，采用规整的立方体作为低音腔体基础，通过拉伸、切除特征完成倒相管开孔、扬声器单元安装位的结构设计，倒相管采用内凹式圆形开孔，边缘做圆角过渡处理，既符合声学结构的气流导向需求，也保证了外观的流畅度。低音炮正面的大尺寸低音单元采用同心圆特征建模，还原了振膜、折环、防尘帽的分层结构，侧面预留的控制按键区域通过凸台特征做出标识细节，箱体边角做小半径圆角处理，避免尖锐棱角带来的廉价感，还原民用消费电子产品的圆润质感。两个卫星音箱采用立式修长造型，底部搭配可微调角度的倾斜底座，建模时通过基准面角度约束实现底座与箱体的倾斜配合，模拟真实产品的仰角调节结构，方便用户根据桌面摆放位置调整听音角度；卫星箱正面的全频扬声器单元同样采用分层拉伸特征还原振膜结构，箱体侧面的音量调节旋钮通过旋转凸台与圆周阵列特征做出防滑纹理细节。材质与渲染阶段，整体箱体采用哑光黑色ABS塑料材质，设置低反光度的漫反射材质参数，还原消费类音箱常用的磨砂外壳质感；扬声器振膜部分采用略带反光的深色纸质或复合材质参数，折环部分采用高弹性橡胶材质的半哑光质感，倒相管内壁做深色吸光材质处理，底座部分与箱体保持同材质统一视觉效果。设计思路围绕家用桌面场景的使用需求展开，2.1声道的结构布局兼顾了小体积桌面摆放与低频音效表现，低音炮负责低频信号输出，两个卫星箱负责中高频人声与器乐表现，整体尺寸控制适配常规电脑桌的摆放空间，卫星箱的倾斜底座设计考虑了近场听音的声场指向性，让用户在桌面使用时能够获得更准确的声场定位；建模过程中所有装配结构都预留了合理的安装间隙，还原真实产品的装配逻辑，各部件之间的配合关系符合消费电子产品的生产装配要求，既保证了外观的还原度，也兼顾了结构设计的合理性，可用于产品外观展示、结构参考以及相关教学演示场景。
