工业重载支架式万向脚轮结构设计

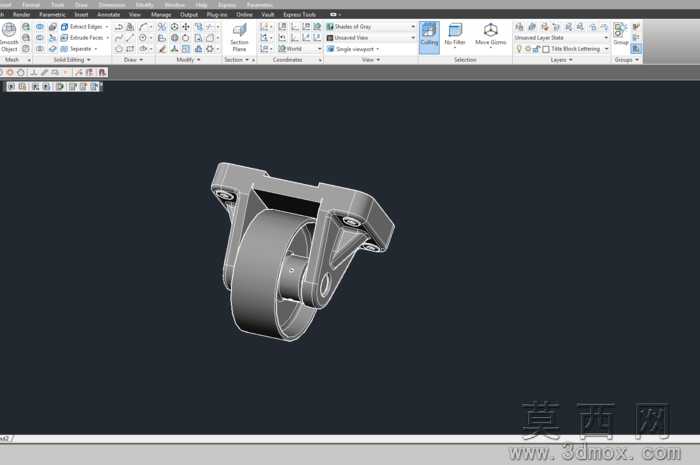

本作品为工业重载支架式万向脚轮的三维设计模型，建模过程依托三维机械设计软件完成，整体采用自顶向下的参数化设计思路，先完成整体功能尺寸的框架搭建，再逐步拆分细化各个零部件的结构细节，确保各部件装配间隙合理、运动干涉完全消除。模型主体分为滚轮本体、双侧支撑支架、顶部安装座三个核心部分，滚轮部分采用圆柱回转体结构建模，表面预留了工业脚轮常见的防滑纹理结构位，滚轮中心设置了同轴的轴承安装位，建模时严格按照标准轴承的安装尺寸预留公差，保证后续装配时轴承能够顺利压装，同时滚轮与支架的连接轴位置做了轴肩限位结构设计，避免滚轮在转动过程中出现轴向窜动。双侧支撑支架采用对称式折弯结构设计，建模时通过镜像特征完成两侧结构的快速生成，支架与滚轮连接的位置设置了加厚的轴孔加强筋，提升支架在重载工况下的抗形变能力，支架与顶部安装座的连接位置采用回转式铰接结构，预留了360度水平旋转的运动间隙，保证脚轮能够实现万向转向的功能。顶部安装座采用平板式安装结构，表面设置了四个对称分布的螺栓安装孔，孔位尺寸按照通用工业安装标准设定，能够适配多数工业设备底部的安装孔位，安装座与支架铰接的位置做了环形凸台加强结构，分散转向时的受力载荷，避免长期使用后铰接位置出现磨损变形。材质设定方面，滚轮部分赋予耐磨聚氨酯材质，模拟工业脚轮常用的滚轮材质属性，支架与安装座部分赋予碳钢喷塑材质，还原金属支架的表面质感，铰接轴与安装螺栓部分赋予镀锌钢材材质，区分不同部件的材质差异。渲染阶段采用软件内置的机械产品渲染环境，添加柔和的环境漫反射光源，清晰展现模型的结构轮廓与装配关系，同时对滚轮与支架的配合面、铰接旋转面做了半透明剖视处理，方便查看内部的配合结构。整个设计充分考虑工业脚轮的实际使用工况，在保证结构强度的前提下尽可能优化部件厚度，降低整体重量，同时所有安装尺寸、配合尺寸均参考通用工业脚轮的行业标准设定，具备实际生产参考价值，可用于工业设备移动支撑部件的设计参考、教学演示以及二次开发修改。
