带刹车功能工业万向脚轮结构设计

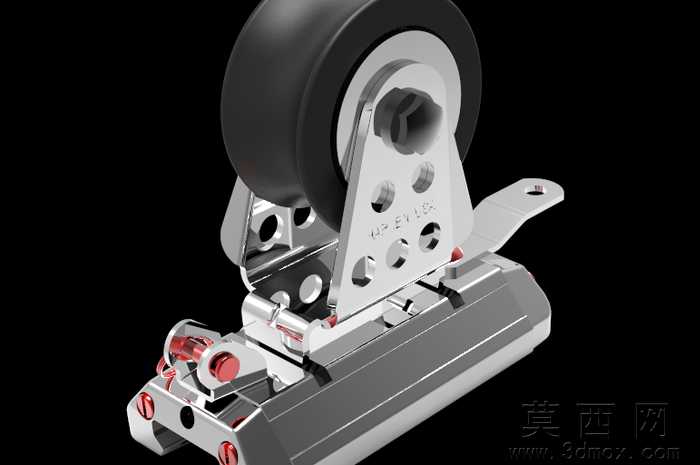

本作品为带刹车功能的工业万向脚轮三维模型，采用CATIA软件完成全参数化建模，建模过程严格遵循机械设计公差规范，对脚轮的每一处结构细节都做了精准还原。模型整体由滚轮组件、万向旋转支架、刹车触发机构、安装基座四大模块构成，各模块之间的装配关系完全符合实际工业脚轮的装配逻辑，可直接用于后续的工程出图、运动仿真以及结构优化工作。材质设定上，滚轮部分采用高弹性耐磨橡胶材质，渲染时通过调整材质的粗糙度、反光度参数，还原橡胶材质表面的哑光磨砂质感，同时表现出橡胶材质特有的轻微弹性形变视觉效果；金属支架、安装基座以及刹车联动零件采用镀锌钢材材质，渲染时添加了细微的金属拉丝纹理与环境反射效果，还原工业五金零件的真实金属质感，刹车触发拨片处的红色标识部分采用硬质工程塑料材质，通过高饱和度的色彩与金属主体形成视觉区分，符合工业产品的安全标识设计规范。结构设计层面，万向旋转结构采用双滚珠轴承回转支撑设计，保证脚轮在承受额定载荷时仍可实现360度灵活转向，不会出现卡滞问题；刹车机构采用联动锁止设计，触发刹车拨片后，锁止结构会同时卡紧滚轮的转动面与万向支架的回转齿圈，实现滚轮停转与方向锁定的双重锁止效果，避免设备停放时出现滑动或转向偏移的问题；支架部分采用多孔轻量化设计，在保证结构强度、满足载荷要求的前提下，尽可能降低脚轮自身重量，同时多孔结构也方便后续安装过程中的紧固件调节与走线布置。设计思路围绕工业场景的实际使用需求展开，兼顾了脚轮的移动灵活性、锁止可靠性与结构耐用性，建模过程中对所有活动零件都添加了合理的装配间隙，避免实际生产装配时出现干涉问题，模型的所有特征均保留完整参数，可根据不同的载荷需求、安装尺寸快速调整滚轮直径、支架厚度、安装孔位等参数，适配不同的工业设备移动支撑需求。渲染阶段采用工作室三点布光方案，通过主光、辅光、轮廓光的搭配，清晰展现脚轮各部分的结构层次与材质差异，阴影部分采用软阴影设置，避免生硬阴影遮挡结构细节，最终渲染效果可直观呈现产品的外观特点与结构优势。
