螺栓连接式刚性联轴器三维结构设计

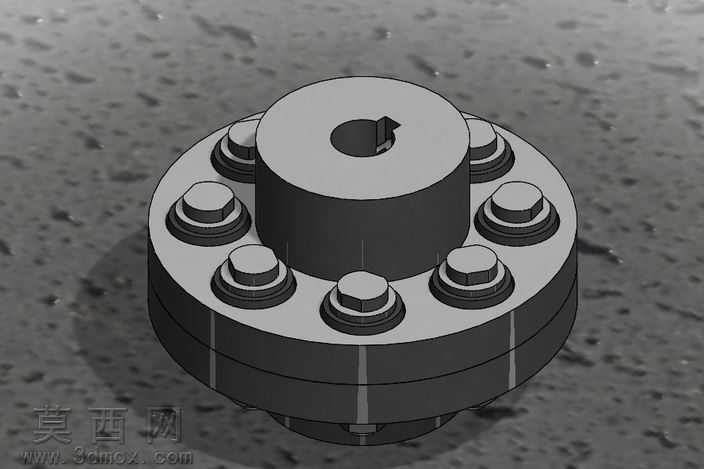

本作品为螺栓连接式刚性联轴器的三维建模成果，建模过程依托主流三维机械设计软件完成，整体遵循机械传动连接件的设计规范，还原了该类联轴器的完整装配结构。建模阶段首先完成基准轴与基准面的搭建，以两轴对中装配的核心需求为基础，先绘制两端轴毂的截面草图，通过旋转凸台命令生成轴毂主体结构，其中主动端轴毂预留标准键槽结构，严格对应普通平键的安装尺寸，保证轴与联轴器的周向固定可靠性，避免传动过程中出现打滑偏移问题。随后完成中间连接法兰盘的建模，按照圆周均布的排布规则，在法兰盘上绘制螺栓过孔与定位沉孔，孔位的分度圆直径、孔间距公差均符合刚性联轴器的行业设计标准，保证螺栓装配后受力均匀。完成单个螺栓、螺母、垫圈的标准件建模后，通过圆周阵列命令将紧固件均匀排布在法兰盘上，还原多螺栓紧固的装配形式，建模过程中对所有配合面添加了同轴心、重合等装配约束，保证各零件的装配关系符合实际生产装配逻辑，无干涉错位问题。渲染阶段为模型赋予了贴合实际工业产品的材质，轴毂与法兰主体采用调质结构钢材质，调整材质的粗糙度、金属反光度参数，呈现出钢制零件经机加工后的哑光金属质感；螺栓、螺母等紧固件采用发黑处理的钢材材质，表面带有细微的氧化层质感，与主体零件形成视觉区分；背景采用带水滴纹理的深色粗糙台面，通过三点布光方案调整光源角度，突出零件的轮廓层次与结构细节，清晰展现各部件的装配位置与结构特征。从结构设计来看，该刚性联轴器通过法兰端面的紧密贴合与多螺栓的预紧力实现两轴的刚性连接，能够传递较大的转矩，结构简单可靠，拆装维护便捷，适用于两轴对中精度良好、载荷平稳的传动工况。建模过程中对所有棱边添加了符合工艺要求的微小倒角与圆角，避免锐边带来的装配划伤与应力集中问题，键槽、螺栓孔等特征的尺寸均参考机械设计手册的标准参数选取，保证模型具备实际工程参考价值，可用于机械传动结构的教学演示、产品选型参考以及后续的工程出图工作。
