吊挂式长距离物料输送桁架结构设计

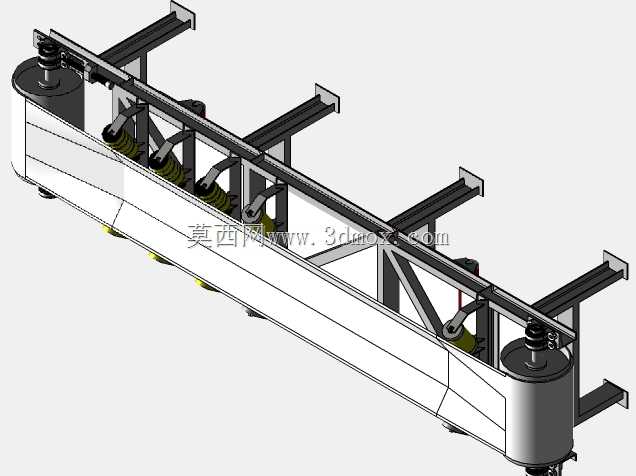

　　该吊挂式输送结构主要面向车间内跨工位长距离物料转运场景，适配轻工、电子组装、食品包装等行业的连续化生产动线需求，可在不占用地面通行空间的前提下，完成散料、小型工装载具、包装成品的水平输送作业，解决传统地面输送机挤占作业通道、难以跨设备布局的痛点。结构整体采用桁架式主梁设计，主梁选用矩形型钢焊接成型，通过多组斜向支撑筋强化纵向抗弯性能，可适配10-30米跨度的无中间支撑安装场景，主梁两端设置立式安装座，通过膨胀螺栓与厂房顶部的混凝土梁或钢结构檩条固定，安装座内置可调式张紧结构，可在安装完成后微调输送带张紧度，补偿长期运行产生的带体蠕变伸长量。输送面采用窄型平皮带作为承载介质，皮带下方等距布置托辊组，托辊采用密封式深沟球轴承支撑，

　　可降低运行过程中的滚动阻力，减少日常维护频次；驱动端布置在主梁一端的立式安装座旁，采用减速电机直连驱动辊的传动方案，省去中间链传动环节，降低传动损耗与运行噪音，从动端设置螺杆式张紧调节结构，调节行程满足皮带安装、磨损补偿的全周期需求。结构侧面预留多组传感器安装位，可按需加装光电检测、到位触发等检测元件，适配自动化产线的节拍联动需求，主梁下方预留工装挂点，可根据输送物料的类型加装挡边、导向条、载具定位块等附件，满足不同形态物料的输送限位要求。设计过程中重点校核了主梁的静挠度参数，满载工况下主梁最大下挠量控制在跨度的1/1000以内，避免运行过程中皮带跑偏、物料晃动洒落的问题；安装边界方面，结构整体宽度控制在800mm以内，垂直方向占用高度不超过1200mm，可适配多数标准厂房的层高条件，吊挂点间距根据跨度匹配设置，单组吊挂点的承载冗余系数不低于2.5，满足长期重载运行的结构强度要求。
