电子工业金属板材连续镀锌生产线结构

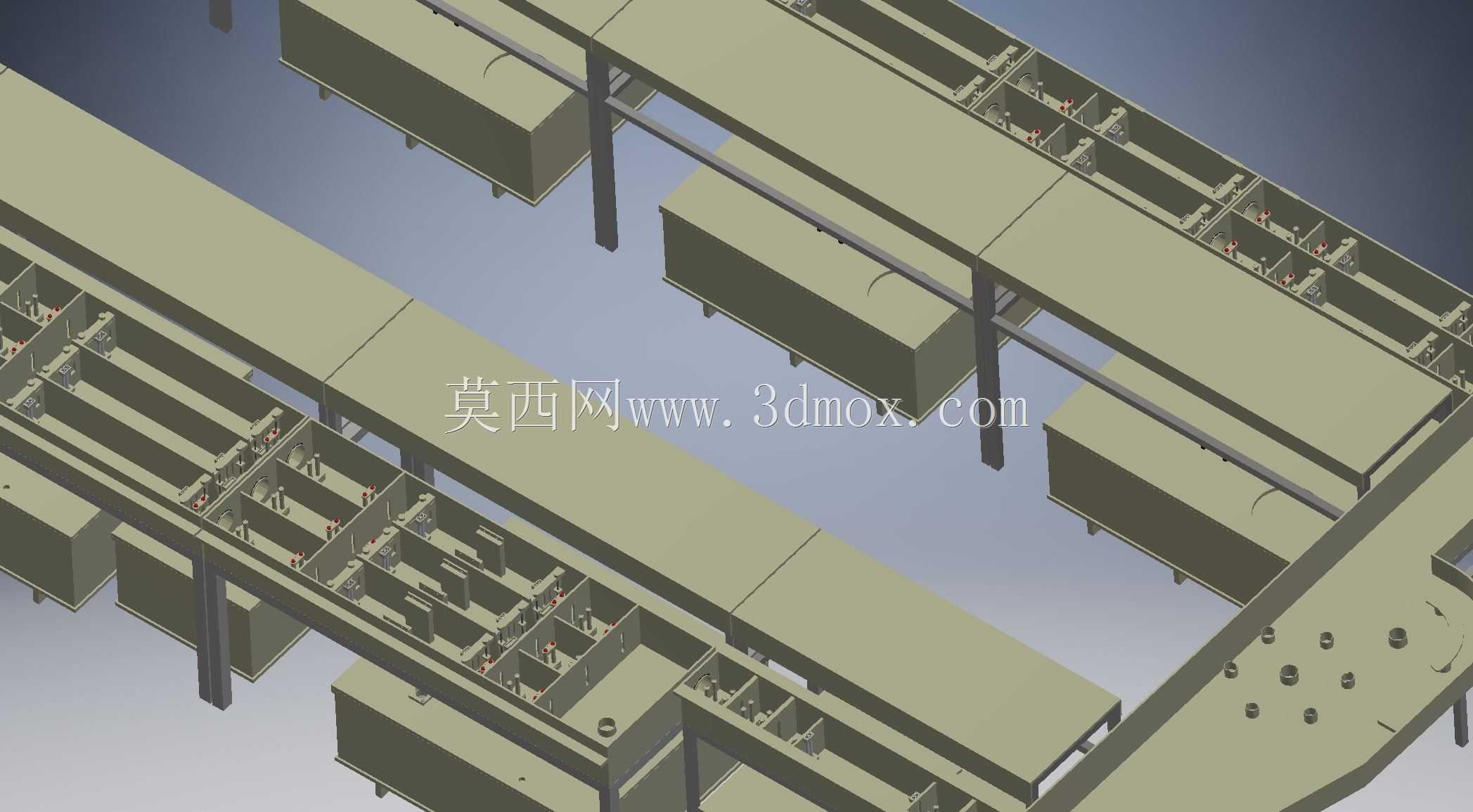

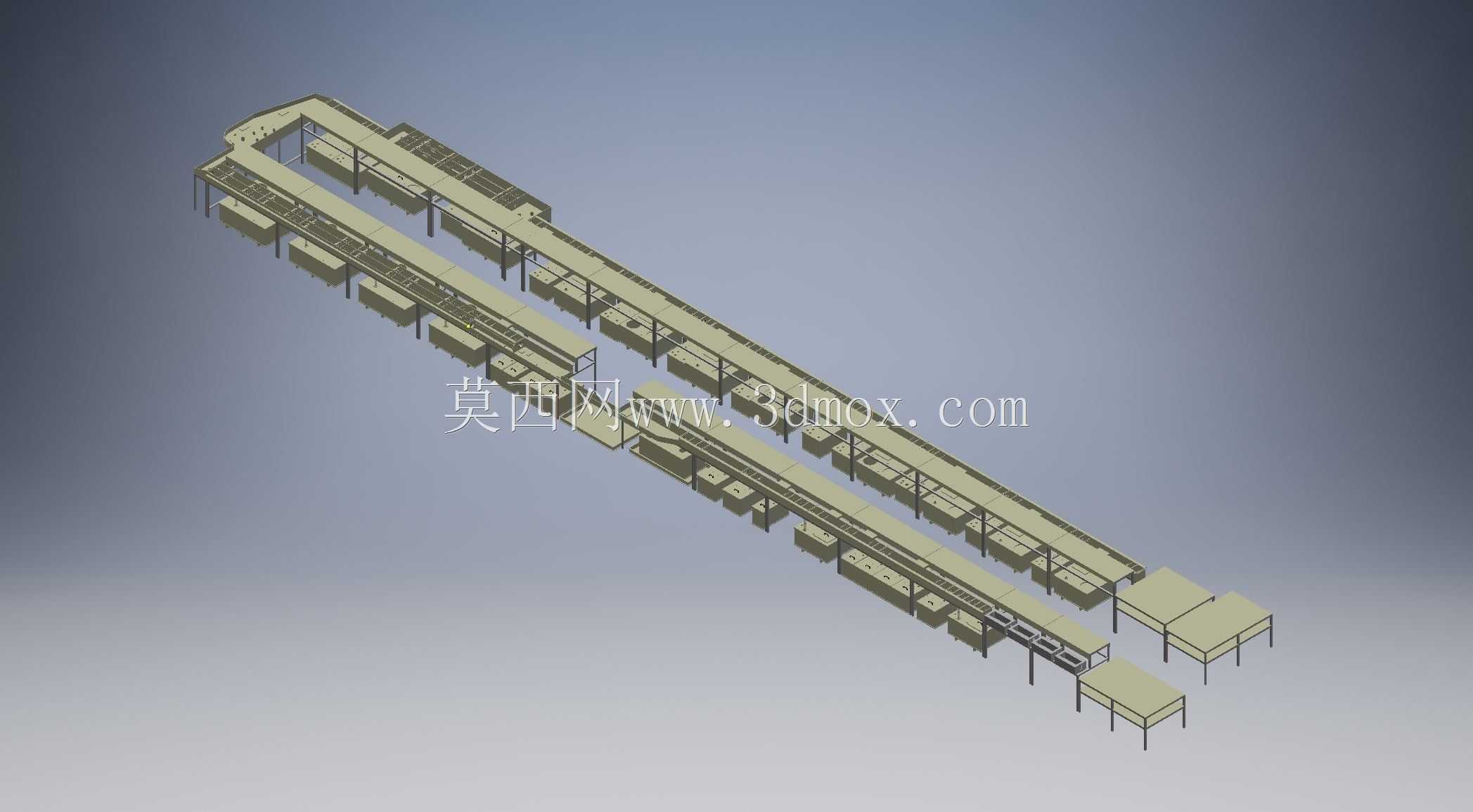

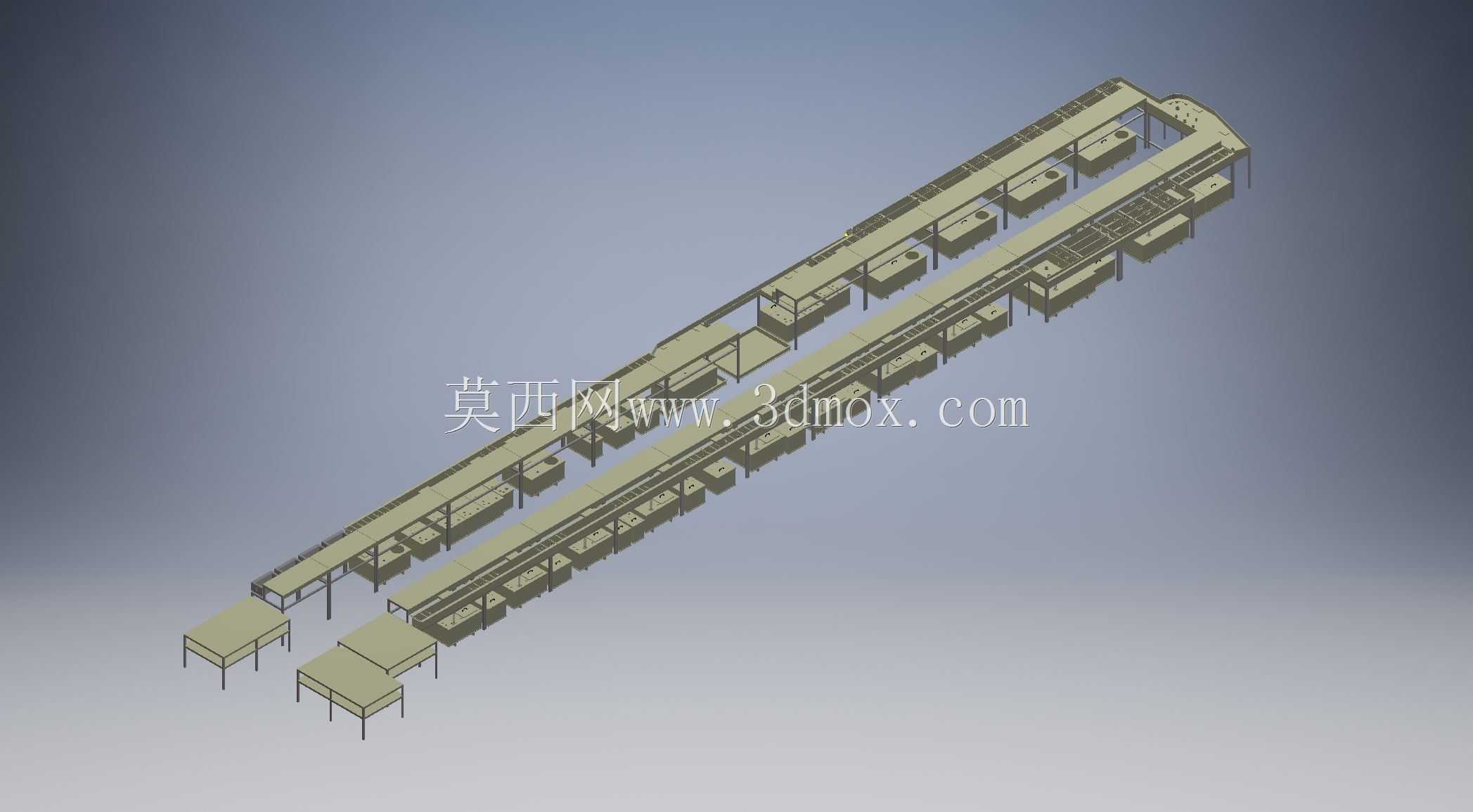

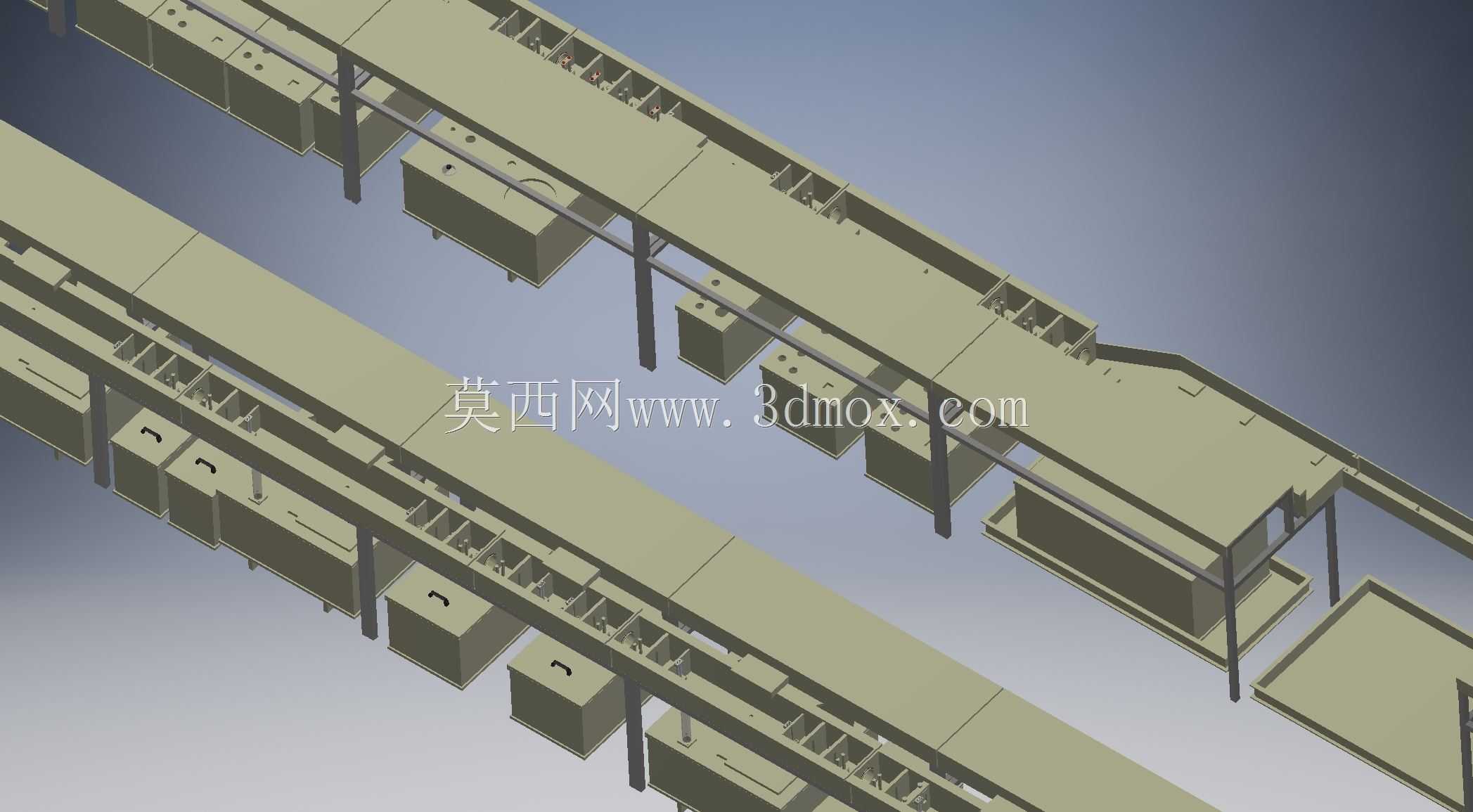

　　这套镀锌生产线结构主要面向电子工业领域的金属板材连续镀锌处理场景，在电子元器件基材、薄型金属结构件的表面防腐镀层加工环节中承担核心输送与工序衔接作用。区别于常规重型热镀锌产线，该结构针对电子行业常用的薄规格金属板材做了适配性设计，全线采用分段式模块化机架布局，单段机架的支撑立柱采用标准型材拼接，横向输送梁面预留了多组工位安装接口，可根据实际产线产能需求灵活增减工艺段长度，适配不同厂房的排布边界。从结构排布来看，产线采用双层并行输送的布局逻辑，上层为板材主输送通道，沿输送方向依次预留了脱脂、酸洗、助镀、镀锌、冷却、钝化等工艺工位的安装空间，下层设置了多组独立的功能箱体安装位，可容纳各工艺段的储液、循环、电控辅助组件，

　　大幅压缩产线的横向占地宽度，适配电子制造车间常见的紧凑厂房布局。输送辊道的安装基准做了统一的公差约束，相邻辊道的平行度、水平度公差控制在薄板材输送不跑偏的合理区间，避免薄规格板材在输送过程中出现卡滞、刮蹭镀层的问题。机架的支撑点位做了均匀分布设计，单段机架的底部预留了地脚调节螺栓的安装空间，可在现场安装时根据地面平整度调整整机水平，无需额外做复杂的预埋基础，降低产线落地的施工成本。考虑到镀锌工艺段的腐蚀环境，所有与工艺区域临近的结构件都预留了防腐衬层的安装间隙，输送梁的侧边设置了防护挡板的安装卡槽，可快速加装耐腐防护面板，减少工艺介质飞溅对机架结构的侵蚀。产线的转角过渡段采用了圆弧导向的输送结构，避免板材在转向时出现折边、划伤，

　　适配电子行业对板材表面质量的高要求。各功能段之间的衔接位置预留了检测组件的安装位，可加装板材位置传感器、镀层厚度检测探头，无需后期对机架做二次打孔改造。从安装边界来看，单扇区结构的宽度控制在常规车间通道可容纳的尺寸范围内，分段模块的重量满足普通车间叉车的转运载荷要求，现场组装时仅需按照定位销孔拼接即可完成基准对齐，大幅缩短产线的安装调试周期。下层的功能箱体采用抽拉式安装结构，后期维护时可直接将对应工艺段的箱体从机架侧方抽出，无需拆解上层输送结构，降低日常运维的操作难度。
