8英寸管配套电动驱动旋转瓣结构

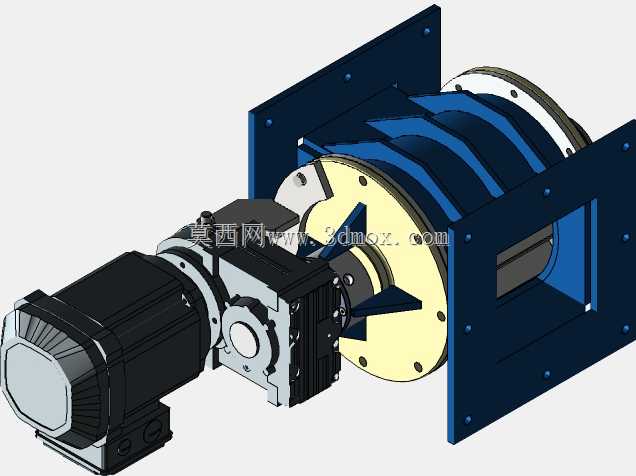

　　这款8英寸规格的旋转瓣，主要应用在工业流体输送管路的通断、流向切换工况中，常见于化工物料输送、环保水处理风道、粉体输送管线这类需要大口径通路切换的场景，相比传统闸板阀、蝶阀的结构，旋转瓣的通径全开时流阻更低，不会在管路内形成突出的扰流结构，适合输送含颗粒、纤维的介质，减少介质挂壁、卡滞的概率。从结构设计来看，整套组件采用侧装驱动布局，驱动端选用伺服电机搭配蜗轮蜗杆减速机构，蜗轮副的自锁特性可以保证瓣体停留在任意开度位置时不会因为介质冲压发生移位，不需要额外加抱闸锁紧结构，简化了整体传动链的设计。瓣体本身采用扇形对称结构，旋转轴中心与管路中心同轴布置，转动过程中瓣体边缘与阀体内壁的间隙均匀控制在1.5mm以内，既保证转动时无卡涩，

　　又能在关闭位置实现软密封贴合，密封面的压紧力通过驱动端的扭矩输出匹配，不会因为过压导致密封件过早磨损。安装边界上，整体采用双安装法兰板的框架式支撑结构，两侧法兰的螺栓孔位完全匹配8英寸标准管法兰的安装尺寸，安装时不需要额外制作过渡转接板，直接串接在管路法兰之间即可完成固定；驱动侧的电机与减速箱整体突出于阀体框架侧面，突出长度控制在常规管路安装预留的操作空间范围内，不会和周边的管路支架、保温层产生干涉。设计过程中特意将旋转轴的支撑轴承内置在两侧框架板内，轴承座与框架板采用一体化铣削加工，保证两侧轴承的同轴度公差控制在0.02mm以内，避免瓣体长周期转动出现轴系偏磨，同时轴承端设置了防尘密封结构，适配多粉尘、有少量溅射的工业现场环境。

　　瓣体的转动行程通过减速箱输出端的机械限位块限定，全开、全关位置的限位块采用可调式结构，现场安装调试时可以根据实际管路的密封需求微调转动角度，补偿密封件长期使用产生的压缩量损失，不需要拆解阀体内部结构就能完成行程校准。整套结构的受力路径经过优化，介质作用在瓣体上的压力直接通过两侧的支撑框架传递到两端连接的管道上，驱动端的蜗轮副只承受转动扭矩，不承受介质的轴向推力，大幅降低了传动件的负载，延长了整套机构的无故障运行周期。
