高压无气喷涂车米其林平纹车轮设计

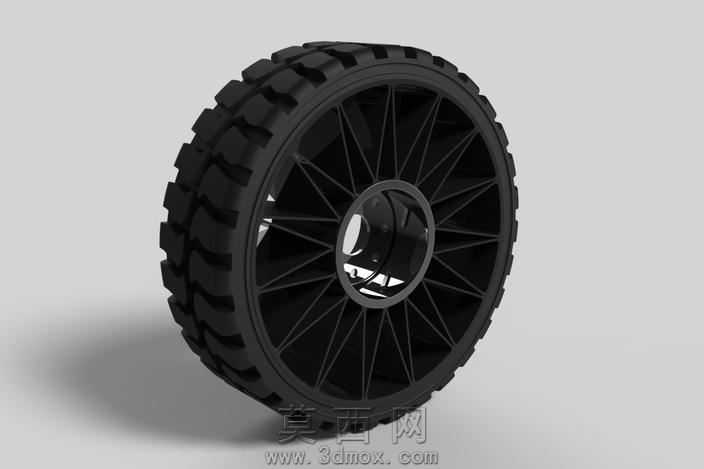

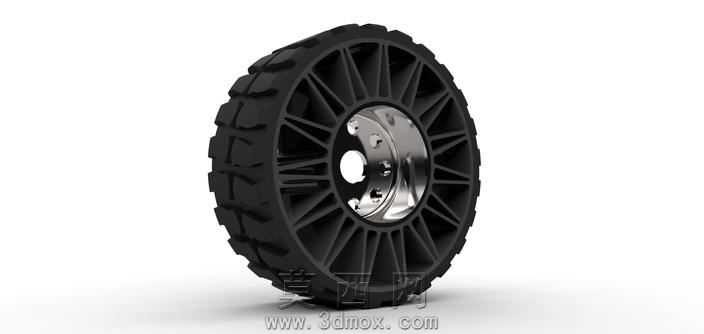

本作品为高压无气喷涂车配套的行走车轮三维建模成果，整体建模过程围绕工业行走部件的实际使用需求展开，在三维软件环境中完成全参数化结构搭建。建模初期先梳理车轮的层级结构，将整体拆分为外轮胎、辐条式轮芯、金属轮毂三个独立模块分别构建，确保各部件装配关系精准，无干涉错位问题。外胎部分采用米其林平纹越野胎纹设计，建模时通过曲面放样、阵列切割的方式还原胎面块状防滑纹路，胎侧的弧度、胎唇与轮毂的贴合卡位都严格参照工业车轮的通用尺寸标准制作，胎体材质设置为高耐磨黑色橡胶，调整粗糙度参数还原橡胶表面的哑光磨砂质感，同时添加细微的表面凹凸纹理模拟橡胶制品的真实触感。轮辐部分采用多辐条对称式结构，通过圆周阵列命令快速生成均匀分布的支撑辐条，每根辐条的截面做了渐变收窄处理，既保证结构支撑强度，又兼顾轻量化设计需求，辐条与轮辋、轮毂的衔接位置做了圆角过渡处理，避免应力集中的结构缺陷。中心轮毂部分采用金属材质，建模时还原了轮毂上的安装定位孔、螺栓固定位以及中心轴孔结构，材质参数设置为抛光镀铬金属，调整反射率与环境贴图参数，还原金属表面的高光反射与镜面质感，轮毂与辐条的装配位置做了嵌入式卡位设计，还原真实车轮的装配逻辑。渲染阶段采用影棚级三点布光方案，主光源从侧上方打亮轮胎胎面纹路，辅助光源补全轮毂金属面的反射细节，底部添加弱反光地面承托模型，调整景深参数突出车轮主体结构，最终呈现的模型可直接用于喷涂车整机装配验证、产品展示宣传、零部件加工参考等场景，各部件参数可根据实际使用需求灵活调整，适配不同规格的高压无气喷涂车行走系统改装与设计需求。
