辊式太阳能跟踪传动机构设计

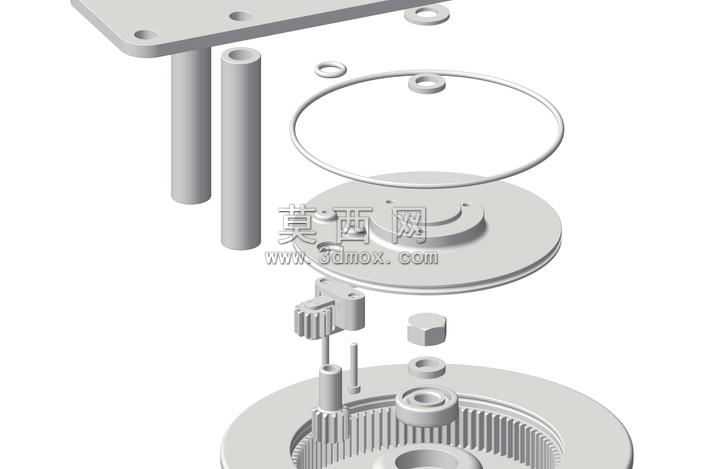

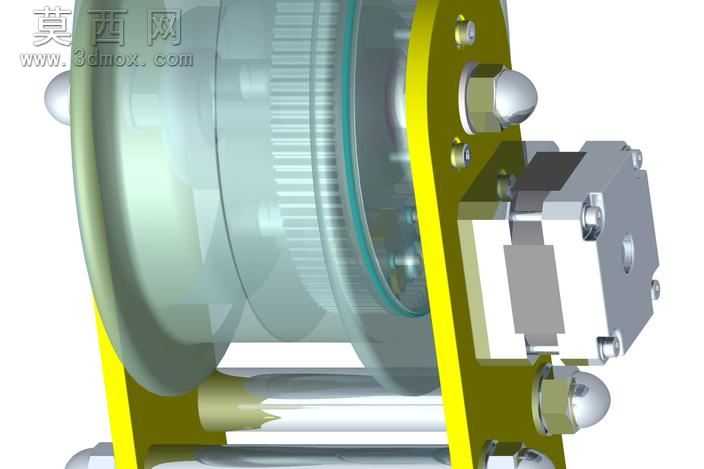

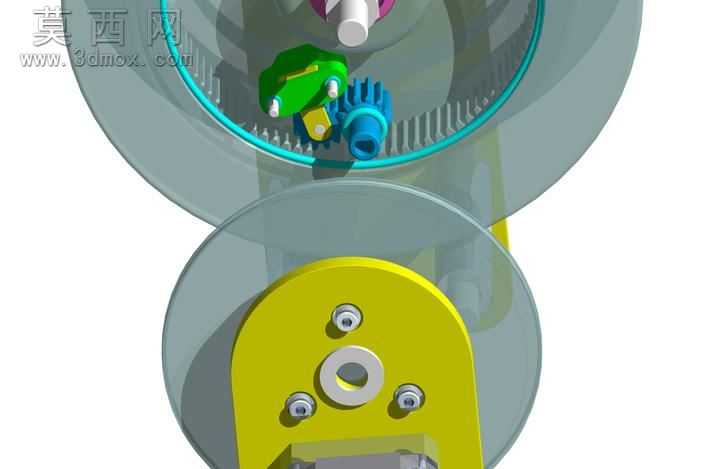

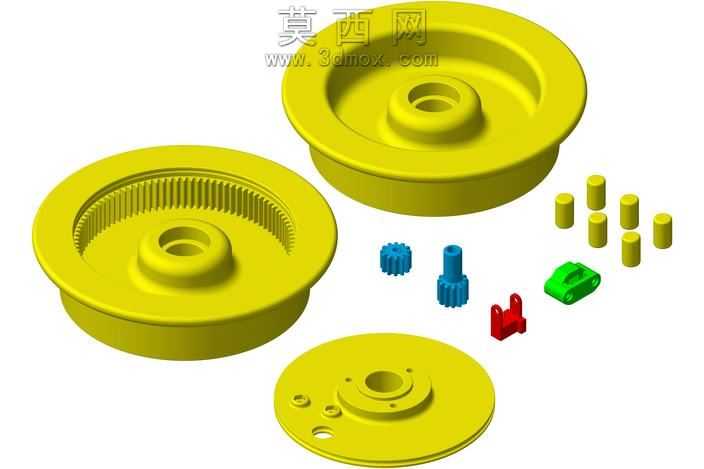

本作品为辊式太阳能跟踪系统的核心传动结构三维建模成果，建模过程严格遵循机械设计规范，对各零部件的装配关系、配合公差进行了精准还原。建模阶段先完成核心传动链路的参数化搭建：以NEMA16规格步进电机作为动力输入源，匹配三级齿轮减速箱结构，通过圆锥齿轮副实现动力的换向传输，搭配过载保护离合器结构，可在外部负载出现卡滞、冲击时自动脱开传动链路，避免电机堵转损坏与齿轮崩齿问题。模型对传动副的齿形参数进行了精细化还原，滚齿加工的直齿齿面、齿轮与传动轴的过盈配合、轴端挡圈的定位结构都做了1:1复刻，同时完整呈现了整套机构的密封防护结构：外侧的辊式壳体采用防水密封设计，端盖结合面预留密封槽位，可适配橡胶密封圈实现IP65级防护，能够在暴雨、沙尘、高低温交变等恶劣户外环境下长期稳定运行，不会出现齿轮锈蚀、润滑脂流失的问题。材质渲染阶段针对不同零部件做了区分处理：金属传动件包括传动轴、垫片、螺钉、螺母、马镫结构件、深沟球轴承采用金属质感材质，还原钢材的哑光金属光泽与机加工表面纹理；外侧黄色安装支架做喷塑漆面效果，还原户外金属构件的防护涂层质感；透明端盖采用半透明聚碳酸酯材质渲染，可直观展示内部齿轮的啮合状态；3D打印定制结构件包括齿轮封盖、齿面护罩、传动推杆采用ABS塑料材质渲染，还原非金属件的细腻磨砂质感。结构设计上充分考虑了传动间隙的消除，通过齿轮副的侧隙控制、轴承的预紧结构设计，让整套传动机构在运行过程中无回程间隙、无传动反弹，可精准控制太阳能跟踪辊的转动角度，保证光伏组件始终对准太阳入射方向，提升光伏发电的转换效率。整套模型的装配层级清晰，各零部件可独立导出用于工程出图、3D打印样件验证或数控加工生产，兼顾了户外使用的耐用性与传动精度的稳定性。
